Диффузоры Армстронг для модульных подвесных потолков: особенности выбора

Подвесные потолки типа «Армстронг» — модульная система из стандартных плит (чаще всего 600×600 мм), уложенных в металлический каркас, — настолько распространены в офисных и общественных зданиях, что под них выделена отдельная категория диффузоров, спроектированных специально под геометрию этой системы.

Почему нужен именно диффузор под стандарт Армстронг

Модуль потолочной плитки Армстронг жёстко задан размером ячейки каркаса — как правило, 600×600 мм (реже встречаются другие стандартные размеры). Диффузор, устанавливаемый в такой потолок, должен либо полностью занимать один модуль плитки (заменяя её собой), либо иметь фланец, точно вписывающийся в проём стандартного размера — иначе потребуется нестандартная подрезка плитки или установка дополнительного переходного каркаса, что усложняет монтаж и ухудшает внешний вид потолка.

Конструкция под интеграцию в модуль

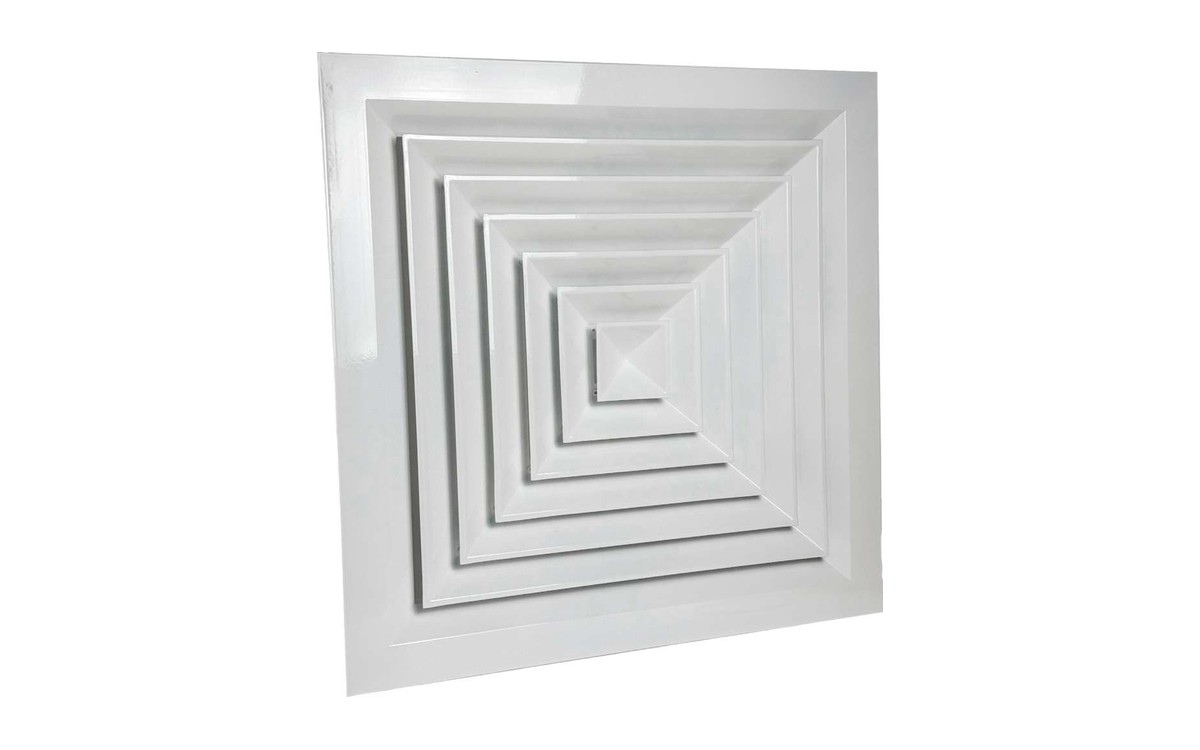

Типичный диффузор для потолка Армстронг выполнен в виде квадратной панели с типоразмером, соответствующим модулю плитки (например, 595×595 мм для установки в проём 600×600 мм с учётом технологического зазора), и оснащён элементами крепления, совместимыми со стандартным Т-образным профилем каркаса подвесного потолка — устройство ложится в проём каркаса так же, как обычная потолочная плитка.

Активная и пассивная зона панели

У большинства моделей рабочая, воздухопроводящая часть занимает не всю площадь панели, а её центральную зону, тогда как периметр остаётся декоративным и визуально продолжает плоскость соседних плиток потолка — это позволяет диффузору органично вписываться в общий рисунок модульного потолка, не выделяясь на его фоне как инородный элемент.

Приточное и вытяжное исполнение

Как и обычные диффузоры, модели под Армстронг выпускаются в приточном исполнении (с элементами, формирующими направленное распределение потока) и вытяжном (с более простой, равномерно перфорированной или решётчатой структурой, оптимизированной под минимальное сопротивление при заборе воздуха).

Подключение к системе воздуховодов

Подключение диффузора к сети воздуховодов над потолком выполняется через круглый или прямоугольный патрубок на тыльной стороне панели — при проектировании стоит заранее предусмотреть достаточное пространство в запотолочном пространстве для подводки воздуховода к каждой точке установки диффузора, особенно в узлах с уже плотной прокладкой инженерных систем.

Диффузоры AIRS для потолков Армстронг

В линейке AIRS диффузоры под модульный потолок Армстронг выпускаются в стандартном типоразмере 595×595 мм в приточном и вытяжном исполнении — подобрать модель можно в разделе «Вентиляционные диффузоры».
