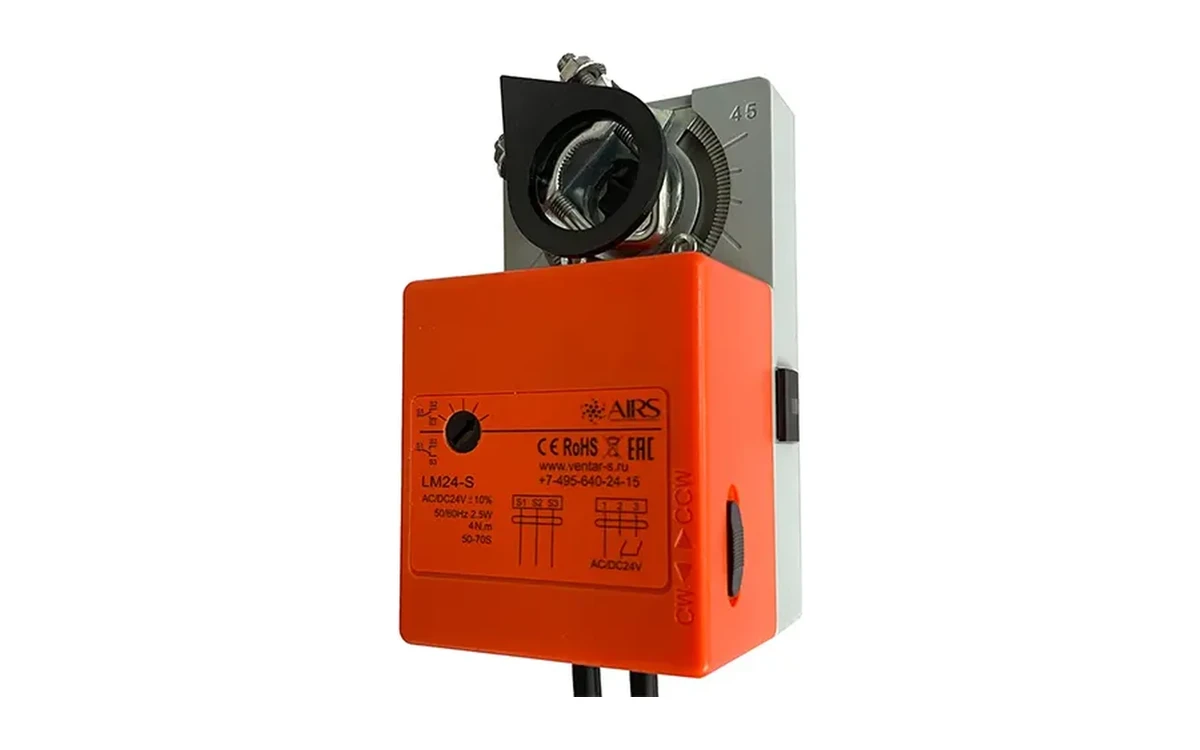

Электропривод для воздушной заслонки: как выбрать

Воздушная заслонка сама по себе — это просто механическая створка в канале, которая перекрывает или открывает поток воздуха. Чтобы она поворачивалась автоматически по сигналу от системы автоматики, ей нужен электропривод. От того, насколько правильно он подобран, зависит не только исправность самой заслонки, но и корректная работа всей системы вентиляции — от простого приточного клапана до сложного узла воздухораспределения с диспетчеризацией.

Крутящий момент — главный параметр

Первое, с чего начинается подбор — это момент, который электропривод должен развивать на валу заслонки. Он зависит от площади лопастей, скорости воздушного потока в канале и типа подшипников самой заслонки. Для большинства бытовых и коммерческих заслонок диаметром 100–315 мм достаточно привода с моментом 4–10 Нм, а для крупных многостворчатых заслонок в приточных камерах может потребоваться 16–40 Нм и выше. Если взять привод «впритык» по моменту, со временем — из-за загрязнения оси, обмерзания или люфта в подшипниках заслонки — он перестанет докручивать створку до упора, и заслонка будет закрываться не полностью. Разумный запас по моменту — 15–20% сверх расчётного значения.

Диаметр вала и способ крепления

Электропривод крепится на квадратный или круглый вал заслонки через универсальный зажимной хомут. У большинства моделей AIRS диапазон захвата вала составляет 8–16 мм в квадрате или до 20 мм в круглом сечении, что покрывает практически весь модельный ряд заслонок на рынке. Перед покупкой стоит замерить реальный вал заслонки штангенциркулем — иногда встречаются нестандартные валы у самодельных или устаревших заслонок, для которых понадобится переходная муфта.

Угол поворота и время срабатывания

Стандартный рабочий ход большинства электроприводов для воздушных заслонок — 90–95°, что соответствует ходу «открыто-закрыто» типовой лепестковой или многостворчатой заслонки. Время полного поворота у моделей AIRS обычно находится в диапазоне 90–150 секунд — это осознанный компромисс: слишком быстрое закрытие создаёт гидроудар и повышенный шум в канале, а слишком медленное неприемлемо для аварийных сценариев.

Питание, управление и возвратная пружина

Электроприводы выпускаются на напряжение 24В (переменного или постоянного тока) и на 220В. Для протяжённых кабельных трасс и слаботочной автоматики удобнее 24В, для простых локальных решений — 220В напрямую от сети. По типу сигнала управления привод может быть двухпозиционным (открыто/закрыто по сухому контакту), трёхточечным (для модулирующих схем) или аналоговым 0–10В для плавного регулирования. Отдельный вопрос — нужна ли возвратная пружина: она автоматически возвращает заслонку в исходное положение при пропадании питания, что обязательно для узлов, которые должны закрываться в аварийной ситуации, и не нужно для обычных технологических заслонок с фиксированным положением.

Что предлагает AIRS

В линейке AIRS есть электроприводы для воздушных заслонок практически на любой сценарий: с возвратной пружиной и без, реверсивные и нереверсивные, на 24В и 220В, с крутящим моментом от 4 до 40 Нм. Все модели имеют одинаковый принцип монтажа и совместимы со стандартными заслонками российского и зарубежного производства, а полная линейка с техническими характеристиками и чертежами доступна в разделе «Электроприводы вентиляции» на сайте.
