Электропривод противопожарного клапана: устройство, принцип работы и требования

Противопожарный клапан — это последний рубеж, который должен сработать даже тогда, когда в здании уже нет электричества, а температура в канале растёт на глазах. Именно поэтому электропривод для такого клапана — это не просто «моторчик, который поворачивает створку», а элемент, к которому нормы пожарной безопасности предъявляют отдельные требования, отличные от требований к обычным приводам вентиляционных заслонок.

Нормально закрытый и нормально открытый режим

Большинство противопожарных клапанов работают по схеме «нормально открыт» (НО): в дежурном режиме клапан открыт, обеспечивая нормальную работу вентиляции, а при пожаре он должен закрыться, отсекая распространение огня и дыма по воздуховодам. Реже встречается обратная логика — клапаны дымоудаления, которые в дежурном режиме закрыты, а при пожаре, наоборот, открываются, чтобы выпустить дым из помещения. Электропривод для клапана должен точно соответствовать требуемой логике — использовать привод с обратной логикой работы недопустимо, даже если по механическим параметрам он подходит.

Работа с термочувствительным элементом

Ключевая особенность противопожарных приводов — совместная работа с термоэлементом (термодатчиком или плавким предохранителем на 72°C или 95°C). При достижении критической температуры термоэлемент разрывает цепь, и привод должен либо перевести клапан в защитное положение за счёт возвратной пружины, либо получить сигнал от системы пожарной автоматики. Именно поэтому подавляющее большинство электроприводов для противопожарных клапанов — это приводы с возвратной пружиной: при потере управляющего сигнала или обесточивании пружина гарантированно и без электричества доводит створку клапана до безопасного положения.

Электромеханический и электромагнитный привод — в чём разница

На рынке встречаются два принципиально разных типа привода для противопожарных клапанов. Электромеханический привод — это редукторный двигатель с возвратной пружиной, который плавно поворачивает створку клапана на 90° и удерживает её в рабочем положении, пока подано питание. Электромагнитный привод устроен проще: соленоид удерживает защёлку клапана взведённой, а при обесточивании или срабатывании теплового замка защёлка отпускает, и пружина клапана мгновенно захлопывает створку. У каждого варианта своя область применения, ресурс переключений и цена — этот выбор стоит делать на этапе проектирования системы противодымной защиты, а не постфактум.

Сигнализация положения и диспетчеризация

В отличие от рядовой вентиляционной заслонки, противопожарный клапан почти всегда включён в систему автоматической пожарной сигнализации и должен передавать на диспетчерский пульт реальное положение створки — «открыто» и «закрыто». Поэтому электроприводы для этой задачи комплектуются встроенными концевыми микровыключателями (концевиками), сигнал с которых заведён на приёмно-контрольный прибор. Без этой обратной связи клапан формально может считаться неисправным при проверке пожарного надзора, даже если механически он работает исправно.

Электроприводы AIRS для противопожарных клапанов

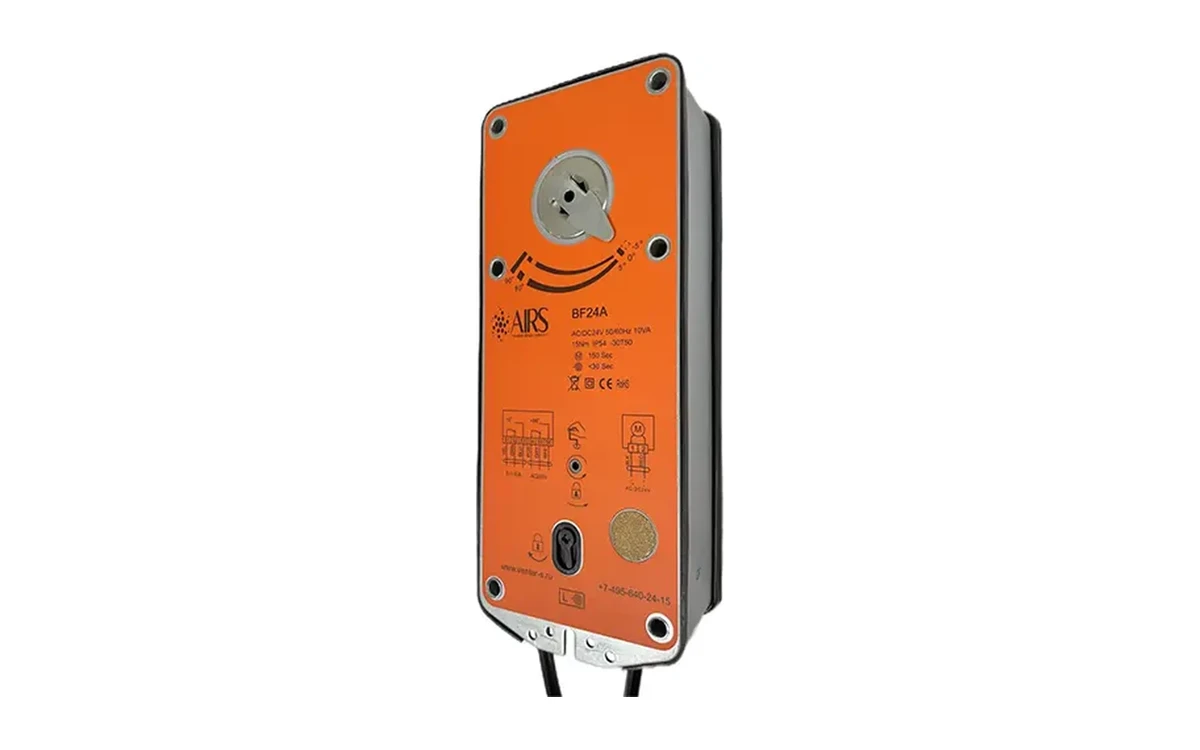

AIRS выпускает как электромеханические, так и электромагнитные приводы для противопожарных клапанов на 24В и 220В, с возвратной пружиной и встроенными концевыми выключателями, адаптированные под большинство клапанов НЗ и НО отечественного производства. Подобрать модель под конкретный клапан можно в каталоге в разделе «Противопожарные клапаны» или в разделе электроприводов на сайте.
