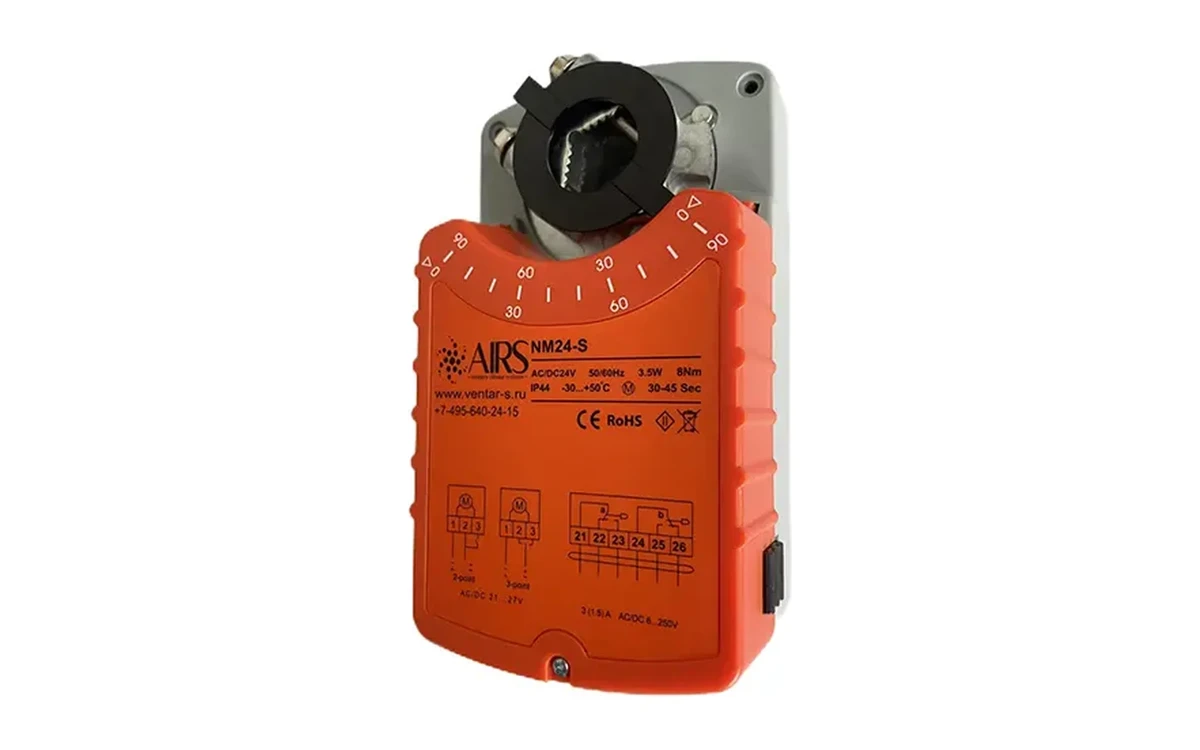

Электропривод с возвратной пружиной или без: в чём разница и что выбрать

При выборе электропривода для клапана или заслонки почти всегда встаёт вопрос: брать модель с возвратной пружиной (в маркировке AIRS это обычно суффикс «-SR» или «-S») или обычную, без пружины. Разница выглядит незначительной на первый взгляд, но именно она определяет, что произойдёт с заслонкой в момент отключения электричества или потери управляющего сигнала.

Как работает привод без пружины

Электропривод без возвратного механизма перемещает створку клапана в обе стороны только за счёт двигателя: получил сигнал «открыть» — открыл, получил «закрыть» — закрыл. При пропадании питания или обрыве управляющей цепи такой привод просто останавливается в том положении, в котором находился в этот момент, и остаётся там до восстановления питания. Для обычной технологической заслонки, которая не несёт защитной функции, это абсолютно нормальное и экономически оправданное поведение.

Как работает привод с возвратной пружиной

Привод с пружиной устроен иначе: двигатель, получая питание, поворачивает створку и одновременно взводит внутреннюю пружину. Пока питание подано, пружина удерживается во взведённом состоянии электромагнитной муфтой или самим двигателем. Как только питание пропадает — по любой причине, будь то авария, короткое замыкание или срабатывание пожарной сигнализации — муфта отпускает, и пружина без какого-либо участия электроники доводит створку до заранее заданного защитного положения (открытого или закрытого, в зависимости от исполнения).

Когда пружина обязательна

Возвратная пружина обязательна везде, где клапан или заслонка выполняет защитную функцию: в противопожарных и дымовых клапанах, в клапанах систем противодымной вентиляции, в узлах, которые должны гарантированно закрыться при пожаре или отключении электроэнергии независимо от состояния линии управления. В этих случаях привод без пружины использовать нельзя в принципе — при аварии он просто «зависнет» в текущем положении, а это прямое нарушение логики работы системы противопожарной защиты.

Когда пружина не нужна

Для обычных технологических заслонок приточных и вытяжных систем, регулирующих клапанов смесительных узлов, воздухораспределителей с постоянной или плавно регулируемой позицией — пружина избыточна. Она увеличивает стоимость привода, немного увеличивает время срабатывания (двигателю приходится преодолевать усилие пружины при каждом ходе) и добавляет узел, который тоже может изнашиваться. Там, где сохранение текущего положения при пропадании питания не критично или даже предпочтительно, разумнее выбрать более простой и надёжный привод без пружины.

Модели AIRS с возвратной пружиной и без

В линейке AIRS оба типа приводов представлены параллельно почти для каждого типоразмера — с одинаковым моментом и способом крепления, но разным поведением при потере питания, что позволяет подобрать привод строго под задачу, не переплачивая за функциональность, которая не понадобится. Полный модельный ряд — в разделе «Электроприводы вентиляции».
