Фланцы для воздуховодов: как подобрать размер

Фланец — рамка по контуру торца воздуховода, которая позволяет собрать сеть из отдельных секций и фасонных деталей без сварки прямо на монтаже, стянув соседние участки болтами или прижимными скобами через уплотнитель.

Прямоугольный фланец

Изготавливается из стального уголка, размер подбирается строго по фактическому сечению воздуховода (A×B) — под каждое сечение в размерном ряду есть свой фланец с определённым числом отверстий под болты и весом, растущим вместе с периметром рамки.

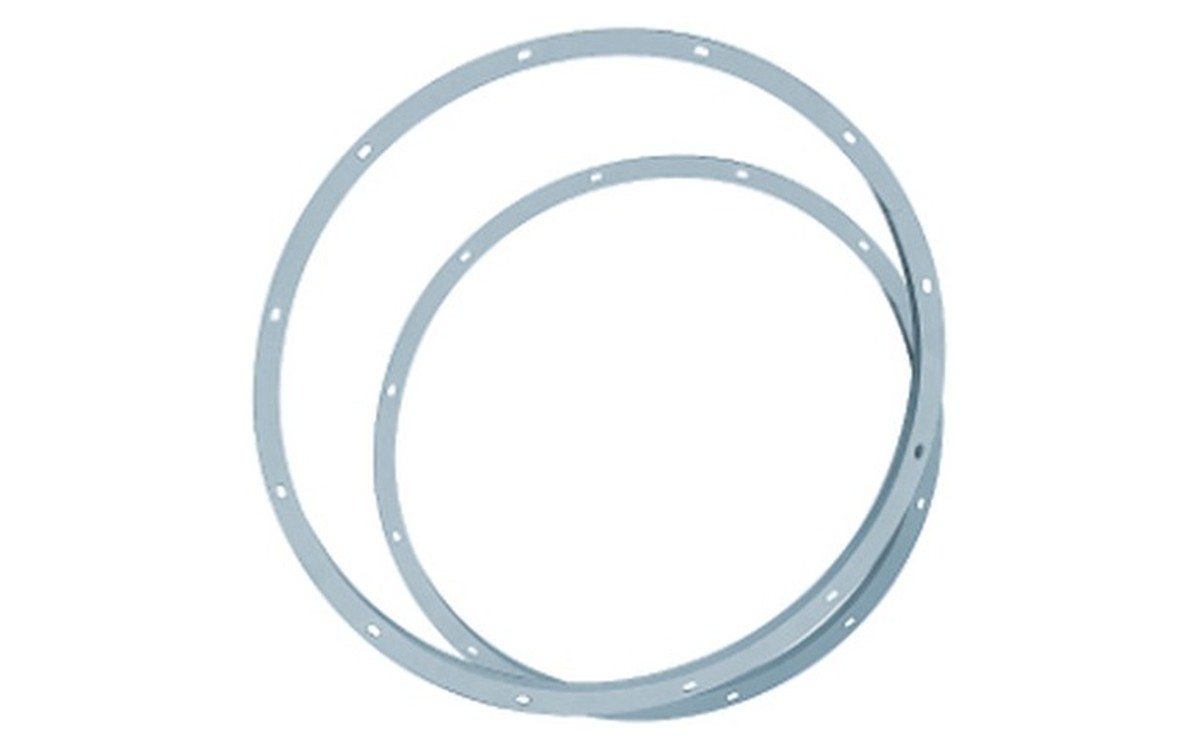

Круглый фланец

Для круглых воздуховодов среднего и большого диаметра, где ниппельное соединение уже не обеспечивает достаточной жёсткости узла, применяется круглый фланец — кольцевой профиль, стягиваемый по всей окружности торца воздуховода.

Как определить нужный размер

Размер фланца всегда определяется фактическим сечением воздуховода или фасонной детали, к которой он крепится, — не диаметром условного прохода и не проектным расходом воздуха. Для прямоугольных каналов размер фланца по толщине профиля также зависит от стороны сечения: для сторон до 950 мм и от 1000 мм и более в размерном ряду предусмотрены разные профили.

Крепёж и количество отверстий

Число отверстий под болты в размерном ряду растёт вместе с периметром фланца — от 6 отверстий на малых сечениях до 16 и более на крупных, чтобы стык был равномерно прижат по всему контуру и не терял герметичность под давлением воздушного потока.

Итог

Подбор фланца сводится к одному правилу: смотреть точное сечение соединяемого воздуховода или фасонной детали в размерной таблице и брать фланец того же типоразмера — не «на глаз» и не по диаметру патрубка оборудования.
