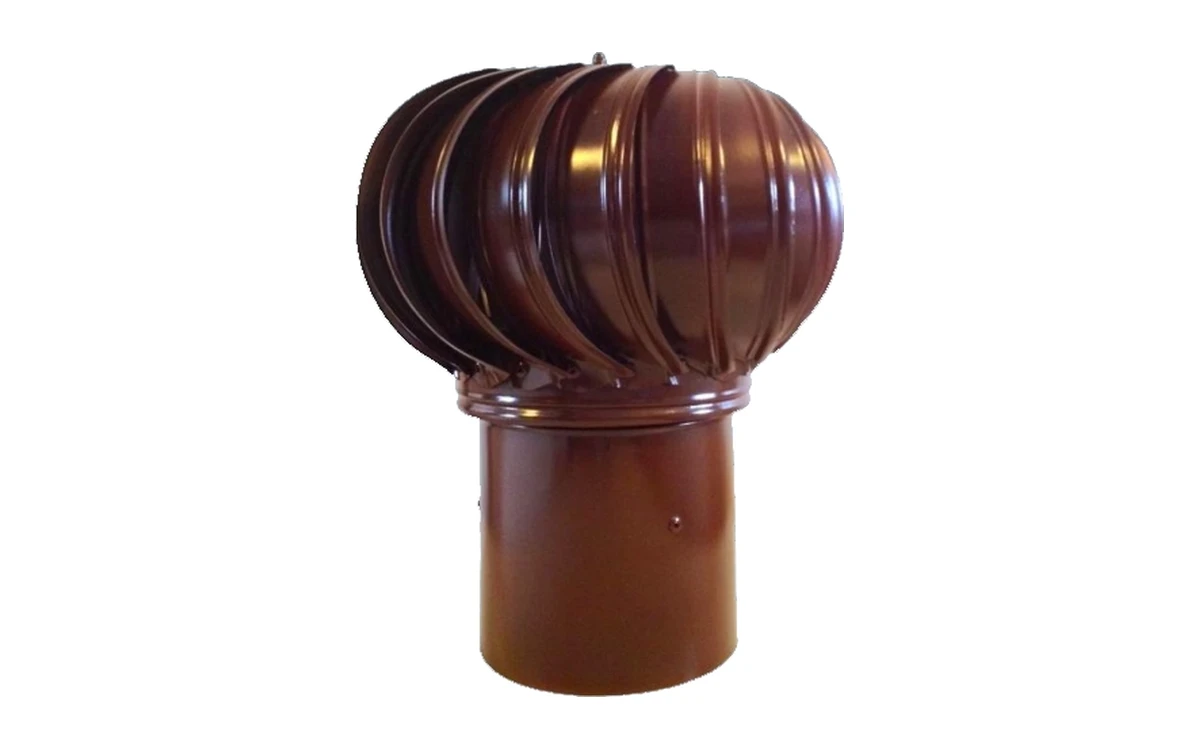

Как подобрать диаметр турбодефлектора под вытяжную трубу

Турбодефлектор устанавливается непосредственно на оголовок вытяжной трубы или шахты, поэтому первый и самый очевидный параметр подбора — соответствие посадочного диаметра устройства диаметру самой трубы. Но помимо простой геометрической совместимости, стоит учитывать ещё и то, для какого объёма вытяжки предназначен весь узел.

Посадочный диаметр — точное соответствие трубе

Турбодефлектор надевается на трубу через переходной патрубок или посадочный фланец, размер которого должен точно соответствовать наружному или внутреннему диаметру существующей трубы (в зависимости от конструкции конкретной модели). Стандартный размерный ряд обычно включает диаметры от 100 до 315 мм с шагом, покрывающим большинство труб систем естественной вытяжки жилых и коммерческих зданий, а также более крупные типоразмеры для промышленных дымоходов и вентиляционных шахт.

Диаметр трубы и диаметр самого дефлектора — не всегда одно и то же

Стоит различать посадочный диаметр (по которому дефлектор крепится на трубу) и общий внешний диаметр ротора дефлектора, который обычно заметно больше посадочного — именно от размера самого ротора и площади лопастей зависит, сколько разрежения дефлектор способен создать при данной скорости ветра. При замене трубы на дефлектор большего типоразмера, чем позволяет труба, потребуется переходник, что добавляет аэродинамическое сопротивление в узле соединения.

Как диаметр трубы связан с обслуживаемой площадью

Диаметр самой вытяжной трубы, на которую устанавливается дефлектор, как правило, уже рассчитан проектом вентиляции под конкретное помещение или группу помещений исходя из нормируемой кратности воздухообмена. Задача подбора турбодефлектора в этом случае сводится не к самостоятельному расчёту диаметра с нуля, а к точному соответствию уже смонтированной или запроектированной трубе — завышение диаметра дефлектора относительно трубы не увеличит эффективность вытяжки, а заниженное сечение переходника, наоборот, может создать дополнительное сопротивление и снизить общий эффект.

Несколько небольших дефлекторов вместо одного крупного

На объектах с несколькими независимыми вытяжными трубами (например, отдельные каналы от разных групп помещений) практичнее устанавливать по одному дефлектору подходящего диаметра на каждую трубу, а не пытаться свести несколько каналов в один крупный воздуховод под единый дефлектор большого диаметра — это сохраняет независимость вентиляции разных зон здания и упрощает последующее обслуживание каждого узла отдельно.

Размерный ряд AIRS

Турбодефлекторы AIRS выпускаются в размерном ряду от 100 до 250–300 мм по посадочному диаметру во всех трёх материалах исполнения — точные размеры и совместимость с конкретным диаметром трубы можно уточнить в разделе «Турбодефлекторы».
