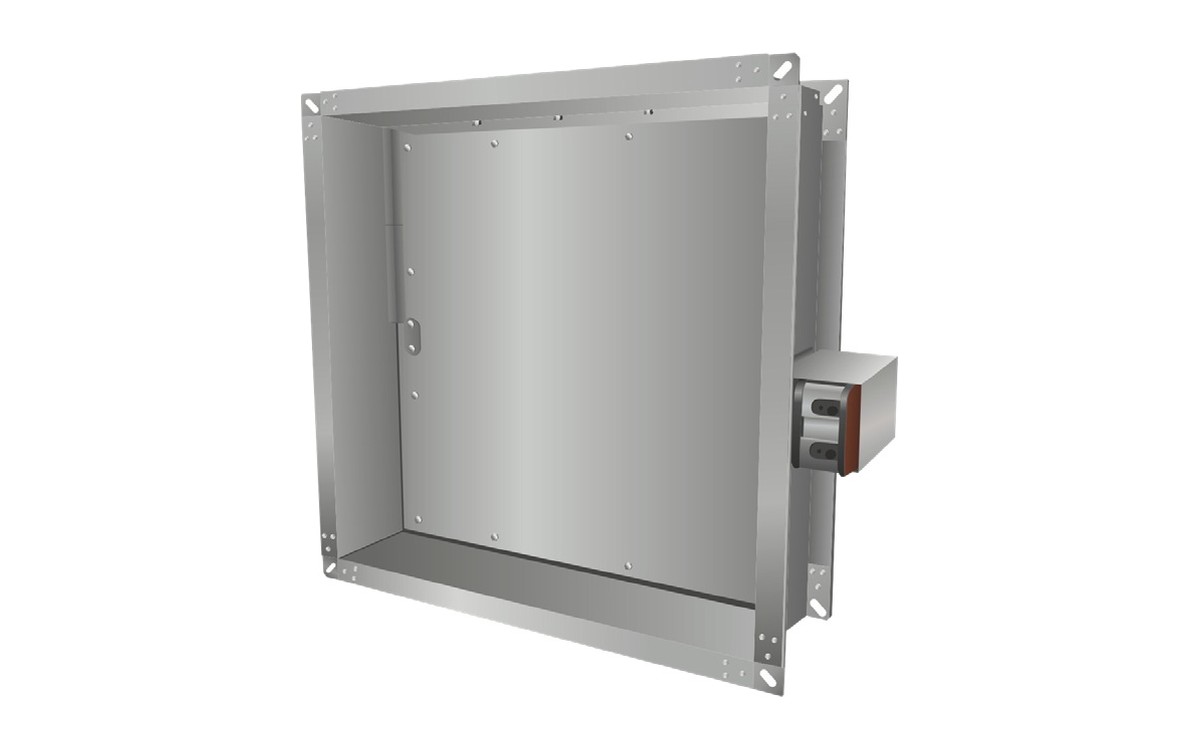

Как подобрать типоразмер противопожарного клапана под воздуховод

Помимо предела огнестойкости и логики НЗ/НО, у противопожарного клапана есть чисто геометрический параметр, без которого его невозможно физически смонтировать в систему, — типоразмер, то есть форма и сечение, соответствующие конкретному воздуховоду.

Форма сечения: круглый или прямоугольный

Первое, от чего отталкивается подбор, — форма сечения воздуховода на месте установки. Для круглых воздуховодов применяются круглые противопожарные клапаны с посадочным диаметром, соответствующим стандартному ряду диаметров (100, 125, 160, 200, 250, 315 мм и так далее), для прямоугольных каналов и стеновых проёмов — прямоугольные клапаны с фиксированным набором типоразмеров по ширине и высоте. Переходники между круглым и прямоугольным сечением для противопожарных узлов используются ограниченно и требуют отдельного согласования, так как сами являются потенциальным слабым местом по огнестойкости.

Канальный или стеновой монтаж

Клапаны также различаются по способу монтажа: канальные устанавливаются непосредственно в разрыв воздуховода и полностью с обеих сторон подключаются к каналу, а стеновые монтируются непосредственно в проём противопожарной стены или перекрытия, часто с одной стороной, выходящей напрямую в помещение без продолжения воздуховода. Выбор типа монтажа определяется не предпочтением монтажника, а конкретной точкой установки по проекту.

Запас по сечению относительно расчётного расхода

Типоразмер клапана подбирается не впритык к диаметру существующего воздуховода, а с учётом расчётного расхода воздуха через это сечение — аэродинамическое сопротивление клапана в открытом состоянии должно укладываться в располагаемый напор вентиляционной установки. Занижение сечения клапана относительно расчётного расхода увеличивает сопротивление сети и может потребовать пересчёта или замены вентилятора, что на практике обходится дороже, чем изначально правильный подбор типоразмера.

Морозостойкое исполнение для наружных установок

Отдельная категория — обратные противопожарные клапаны морозостойкого исполнения, применяемые там, где часть тракта проходит по неотапливаемым помещениям или фасаду здания. Для таких точек типоразмер подбирается из отдельной линейки, рассчитанной на работу при отрицательных температурах без обмерзания подвижных частей створки.

Сверка с проектной спецификацией

На практике типоразмер каждого клапана уже зафиксирован в спецификации проекта вентиляции — задача подбора при закупке сводится к точному сопоставлению позиции спецификации с конкретной моделью и артикулом производителя, без самостоятельной замены типоразмера в меньшую или большую сторону без согласования с проектировщиком.

Полный размерный ряд AIRS

Линейка противопожарных клапанов AIRS охватывает основные круглые и прямоугольные типоразмеры, канальное и стеновое исполнение — подобрать конкретную модель по сечению можно в разделе «Противопожарные клапаны» или уточнить у менеджера по имеющейся проектной спецификации.
