Как работает турбодефлектор: принцип аэродинамической вытяжки

Турбодефлектор — редкий пример вентиляционного оборудования, которое усиливает воздухообмен, вообще не потребляя электричество. Всё, что ему нужно для работы, — это движение воздуха снаружи, то есть обычный ветер, даже слабый.

Устройство ротора

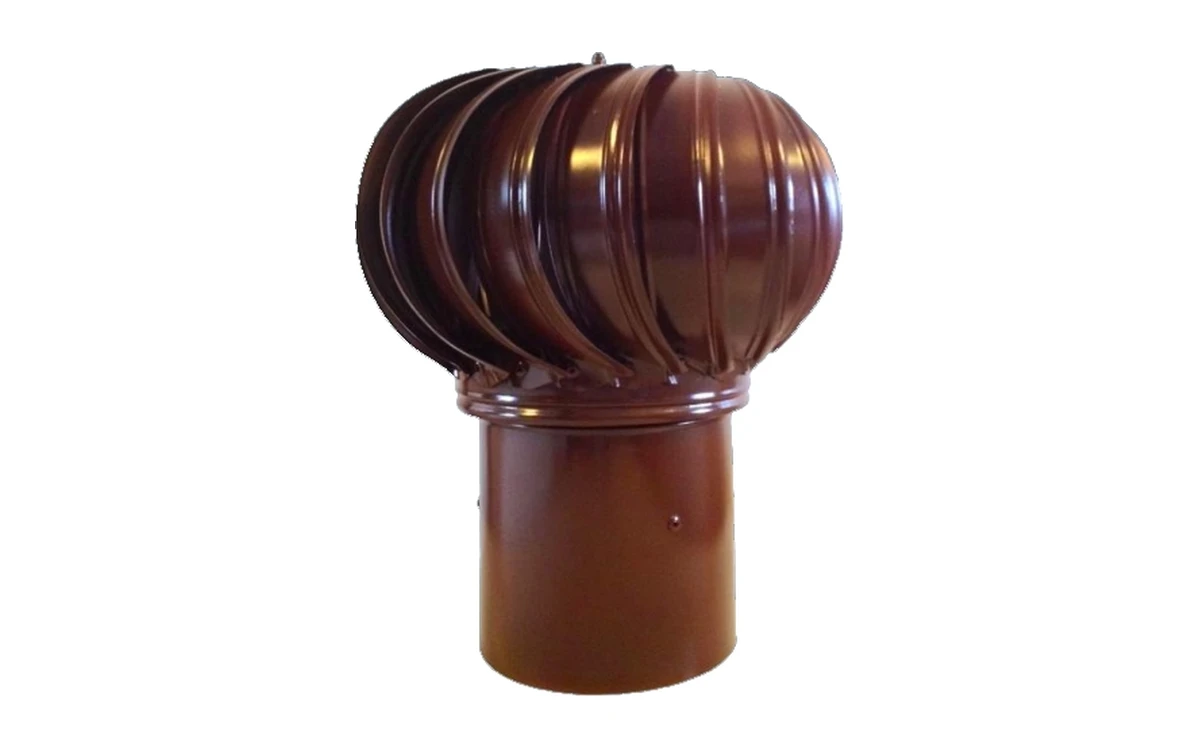

Внешне турбодефлектор — это шарообразный или полусферический ротор, собранный из нескольких изогнутых лопастей-полусфер (турбин), закреплённый на вертикальной оси с подшипниковым узлом над устьем вытяжной трубы или шахты. Форма и угол установки лопастей рассчитаны так, чтобы ротор начинал вращаться от воздушного потока практически любого направления, а не только строго определённого.

Как ветер превращается во вращение

Когда поток ветра обтекает изогнутые лопасти ротора, на разных их участках возникает разница давления — со стороны, обращённой к потоку, давление выше, с подветренной стороны ниже. Эта разница создаёт крутящий момент, заставляющий ротор вращаться вокруг своей оси независимо от того, с какой стороны дует ветер, — благодаря шарообразной, симметричной со всех сторон форме.

От вращения к разрежению в трубе

Вращающийся ротор постоянно отбрасывает прилегающий к его поверхности воздух центробежной силой наружу, к периферии купола. Это создаёт зону пониженного давления непосредственно под ротором, в устье вытяжной трубы, — то есть у горловины воздуховода образуется небольшое, но постоянно поддерживаемое разрежение. Это разрежение и вытягивает воздух из трубы наружу, суммируясь с естественной тягой самого воздуховода (за счёт разницы плотности тёплого внутреннего и холодного наружного воздуха) и усиливая её.

Почему работает даже при слабом ветре

За счёт лёгкости ротора и качественных подшипников турбодефлектор начинает заметно вращаться уже при небольшой скорости воздуха — порядка 1–2 м/с, что соответствует лёгкому, почти незаметному на ощупь ветру. При полном штиле эффект от вращения исчезает, но сама труба продолжает работать за счёт естественной тяги, как обычная вытяжная шахта — то есть турбодефлектор не мешает и не ухудшает работу системы даже в безветренную погоду, а только добавляет усиление, когда ветер есть.

Итоговый эффект для системы вентиляции

За счёт совместного действия естественной тяги и разрежения от вращения ротора турбодефлектор способен заметно увеличивать расход вытяжного воздуха по сравнению с обычным открытым оголовком трубы того же диаметра — на практике это выражается в более стабильной и эффективной вытяжке из кухонь, санузлов, подвалов и производственных помещений без затрат на электричество.

Турбодефлекторы AIRS

В линейке AIRS турбодефлекторы выпускаются из окрашенного металла, нержавеющей и оцинкованной стали разных типоразмеров — подобрать модель под диаметр своей вытяжной трубы можно в разделе «Турбодефлекторы».
