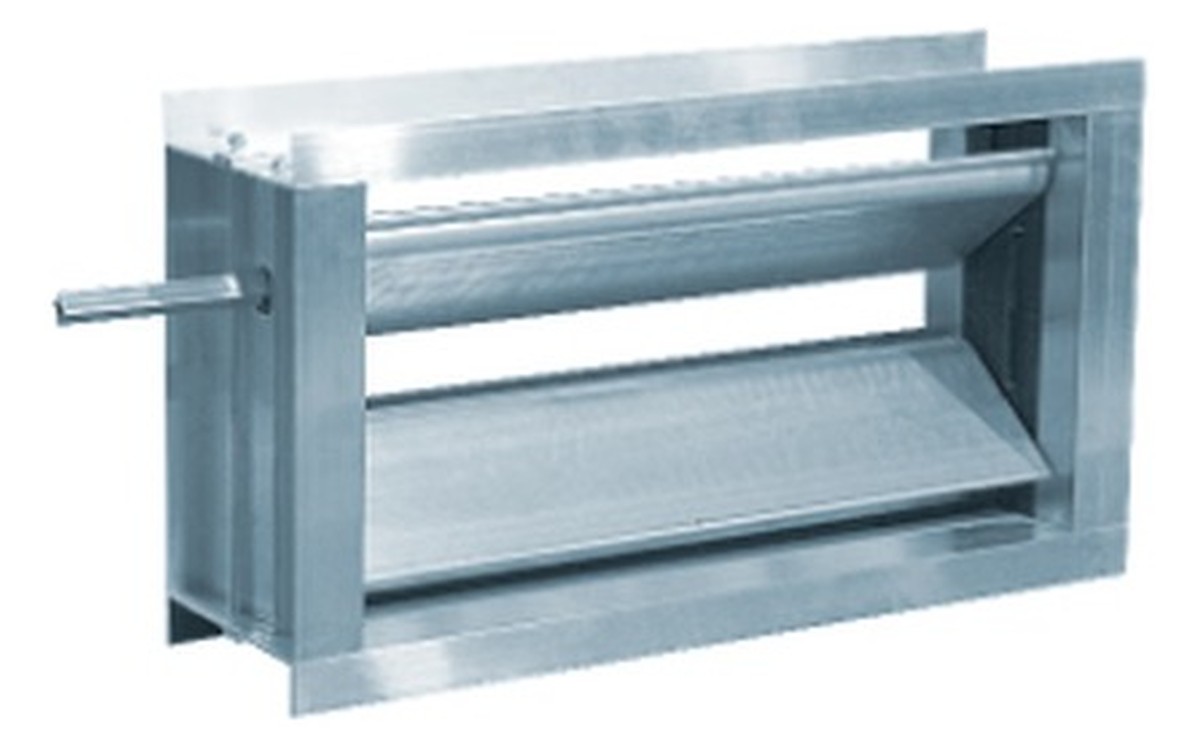

Клапаны и заслонки воздуховодов: виды и назначение

В сети воздуховодов часто нужно не просто передать воздух, а управлять потоком — регулировать расход, перекрывать канал, исключать обратную тягу или изолировать участок сети. Для этого в разрыв воздуховода устанавливаются клапаны и заслонки разных типов.

Дроссель-клапан — тонкая регулировка расхода

Дроссель-клапан — поворотная заслонка внутри короткого патрубка, с помощью рычага или привода занимающая любое промежуточное положение между «открыто» и «закрыто». Служит для точной балансировки воздушного потока на ответвлениях сети при пусконаладке.

Шибер — плавное перекрытие сечения

Шибер работает иначе: пластина сдвигается поперёк сечения канала, постепенно его перекрывая, как задвижка. Используется там, где нужно полностью перекрыть участок сети или грубо отрегулировать расход без точной балансировки.

Обратный клапан — защита от обратной тяги

Обратный клапан пропускает воздух только в одном направлении: лепестки клапана открываются потоком в рабочем направлении и закрываются под собственным весом или пружиной, как только поток прекращается или меняет направление. Устанавливается на выбросе вытяжных систем и там, где несколько вентиляторов работают на общий воздуховод, чтобы исключить перетекание воздуха между ними в обратную сторону.

Взрывозащищённые клапаны и заслонки

Отдельная группа — клапаны и заслонки во взрывозащищённом исполнении для систем вентиляции взрывоопасных зон: конструкция и материалы исключают искрообразование при срабатывании, что требуется нормативами для соответствующих категорий помещений.

Как выбрать тип

Если нужна точная балансировка расхода на ответвлении — дроссель-клапан; если требуется просто и надёжно перекрыть участок сети — шибер; если необходимо исключить обратный ход воздуха — обратный клапан; для взрывоопасных зон — соответствующее взрывозащищённое исполнение любого из типов.
