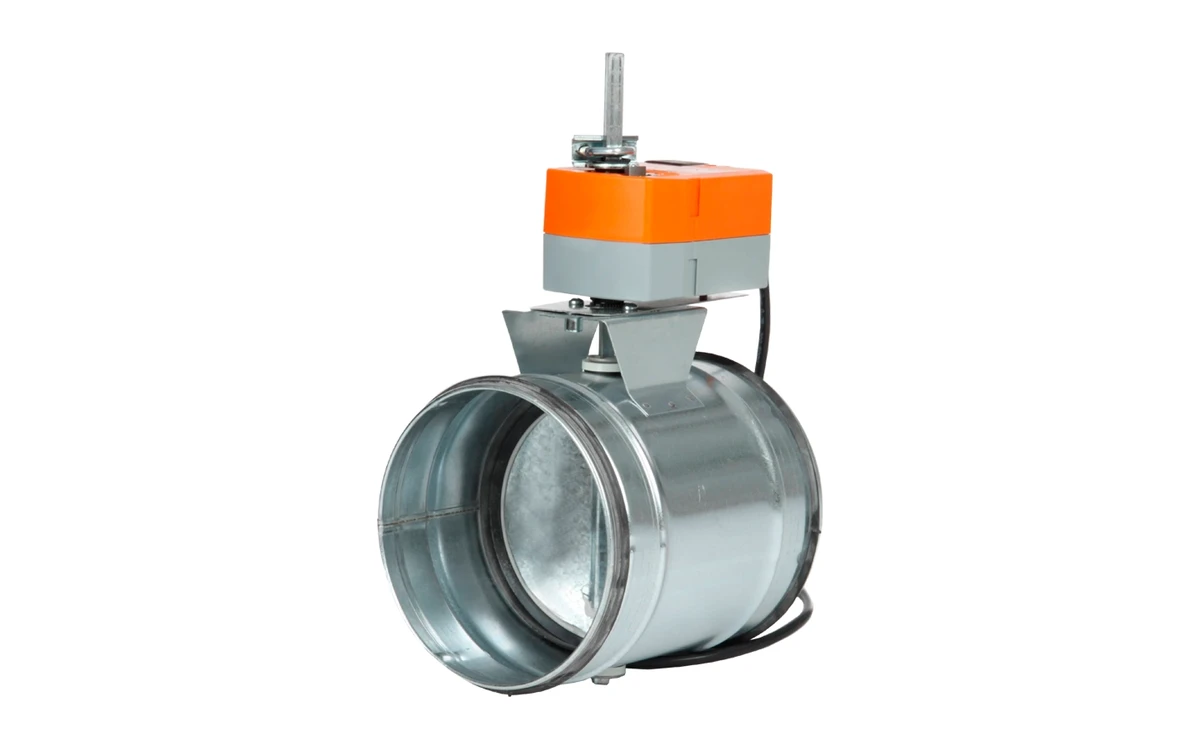

Круглый воздушный клапан или прямоугольный: как выбрать форму сечения

Воздушные клапаны выпускаются в двух базовых геометриях — круглой и прямоугольной. Вопрос выбора формы возникает почти при каждом заказе, и ответ на него в подавляющем большинстве случаев определяется не техническими преимуществами одной формы над другой, а тем, какой воздуховод уже проложен или заложен проектом на месте установки.

Совместимость с сетью воздуховодов — главный критерий

Круглый клапан устанавливается в разрыв круглого воздуховода стандартного диаметрового ряда (100, 125, 160, 200, 250, 315 мм и так далее), прямоугольный — в разрыв прямоугольного канала соответствующего сечения. Смена формы клапана относительно уже смонтированной или запроектированной сети потребует установки переходника «круглое-прямоугольное» с обеих сторон, что добавляет аэродинамическое сопротивление, стоимость и лишние точки соединения — поэтому на практике форма клапана почти всегда выбирается строго по форме примыкающего воздуховода, без альтернатив.

Аэродинамика: небольшое преимущество у круглой формы

При прочих равных условиях круглое сечение имеет чуть более равномерное распределение скоростей потока и, как следствие, немного меньшее аэродинамическое сопротивление на единицу площади по сравнению с прямоугольным того же проходного сечения — угловые зоны прямоугольного канала создают локальные завихрения. На практике эта разница для типовых систем невелика и почти никогда не становится решающим фактором при выборе формы клапана в отрыве от совместимости с сетью.

Прямоугольная форма — для больших сечений и многостворчатых узлов

Для крупных сечений (приточные камеры, магистральные каналы большого расхода) прямоугольная форма конструктивно удобнее — она позволяет набрать нужную площадь несколькими параллельными узкими лопастями в одном корпусе, тогда как аналогичный по площади круглый клапан потребовал бы значительно большего диаметра и был бы менее компактным при монтаже в ограниченном пространстве технического этажа или подвесного потолка.

Стеновой монтаж и круглая форма

Круглая форма также типична для стеновых и приточных клапанов небольшого сечения (например, клапанов КИВ) — круглое отверстие проще и быстрее выполнить в стене штроблением или алмазным бурением, чем прямоугольный проём того же проходного сечения.

Обе формы в линейке AIRS

В ассортименте AIRS воздушные клапаны представлены как в круглом, так и в прямоугольном исполнении — по всем основным категориям: обычные, обратные, утеплённые и усиленные. Подобрать форму и типоразмер под конкретный воздуховод можно в разделе «Воздушные клапаны».
