Крутящий момент электропривода: как правильно рассчитать для заслонки или клапана

Крутящий момент — первая цифра, на которую стоит смотреть в характеристиках электропривода, и одновременно самая частая причина ошибок при подборе. Слишком слабый привод не сможет уверенно довернуть створку до конца хода, а привод с заведомо избыточным моментом обойдётся дороже без реальной пользы. Разберёмся, как оценить нужное значение без сложных инженерных расчётов.

Что создаёт нагрузку на привод

Момент, который должен преодолевать привод, складывается из нескольких составляющих: трения в подшипниках и уплотнениях самой заслонки, аэродинамической нагрузки от воздушного потока на лопасти (она растёт пропорционально площади заслонки и квадрату скорости воздуха в канале) и, отдельно, момента страгивания — усилия, нужного, чтобы сдвинуть створку с места после долгого простоя, когда уплотнитель «прикипел» к корпусу. Именно момент страгивания часто оказывается больше момента удержания в движении, и именно его недооценивают при расчёте «на глаз».

Как ориентироваться по площади заслонки

Производители заслонок обычно указывают требуемый момент привода в своей документации — и первым делом стоит смотреть именно туда, а не подбирать привод по общим таблицам. Если данных нет, грубый ориентир таков: для круглых заслонок диаметром до 200 мм обычно достаточно 2–5 Нм, для 250–315 мм — 4–10 Нм, для прямоугольных многостворчатых заслонок средней площади (0,3–1 м²) — 10–20 Нм, а для крупных узлов приточных камер площадью свыше 1–2 м² может потребоваться 20–40 Нм и выше, особенно при высокой скорости воздуха в канале.

Зачем нужен запас по моменту

К расчётному значению стоит добавлять запас 15–25%. Причины две: во-первых, со временем механика заслонки изнашивается и требует больше усилия для поворота, чем в новом состоянии; во-вторых, привод, работающий на пределе своего номинального момента, быстрее изнашивает редуктор и обмотки двигателя, что сокращает его реальный срок службы даже без видимых признаков перегрузки. Работа привода в диапазоне 70–85% от максимального момента — оптимальный режим по соотношению надёжности и стоимости.

Момент и время поворота — связанные параметры

Стоит помнить, что момент и скорость поворота у привода обратно связаны через мощность двигателя: при одинаковой мощности привод с большим моментом будет поворачивать створку медленнее, и наоборот. Если для конкретного узла критично именно быстрое время срабатывания (например, для клапанов дымоудаления с нормативным временем открытия), момент нужно закладывать с ещё большим запасом, чтобы уложиться в требуемое время хода без потери надёжности.

Линейка AIRS по моменту

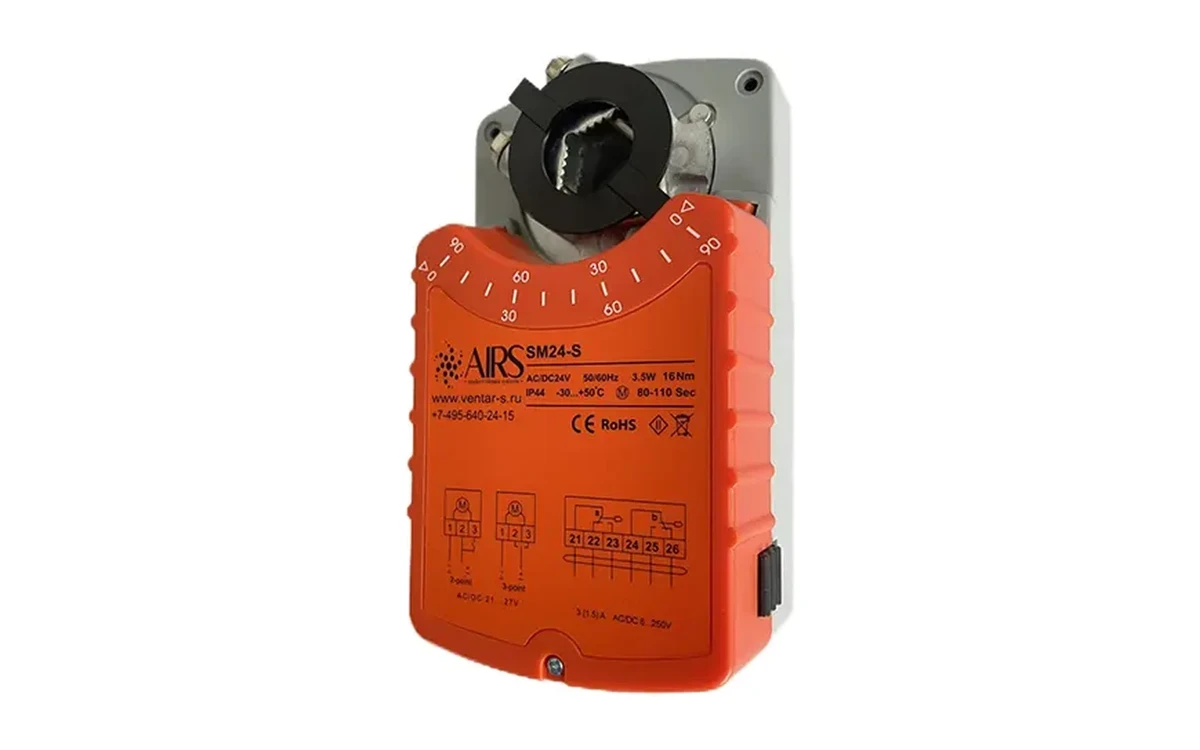

Электроприводы AIRS выпускаются с моментом от 2–4 Нм для небольших заслонок до 40 Нм для крупных промышленных узлов, что покрывает подавляющее большинство задач вентиляции без необходимости заказывать нестандартные решения. Полную линейку с точными значениями момента для каждой модели можно посмотреть в разделе «Электроприводы вентиляции».
