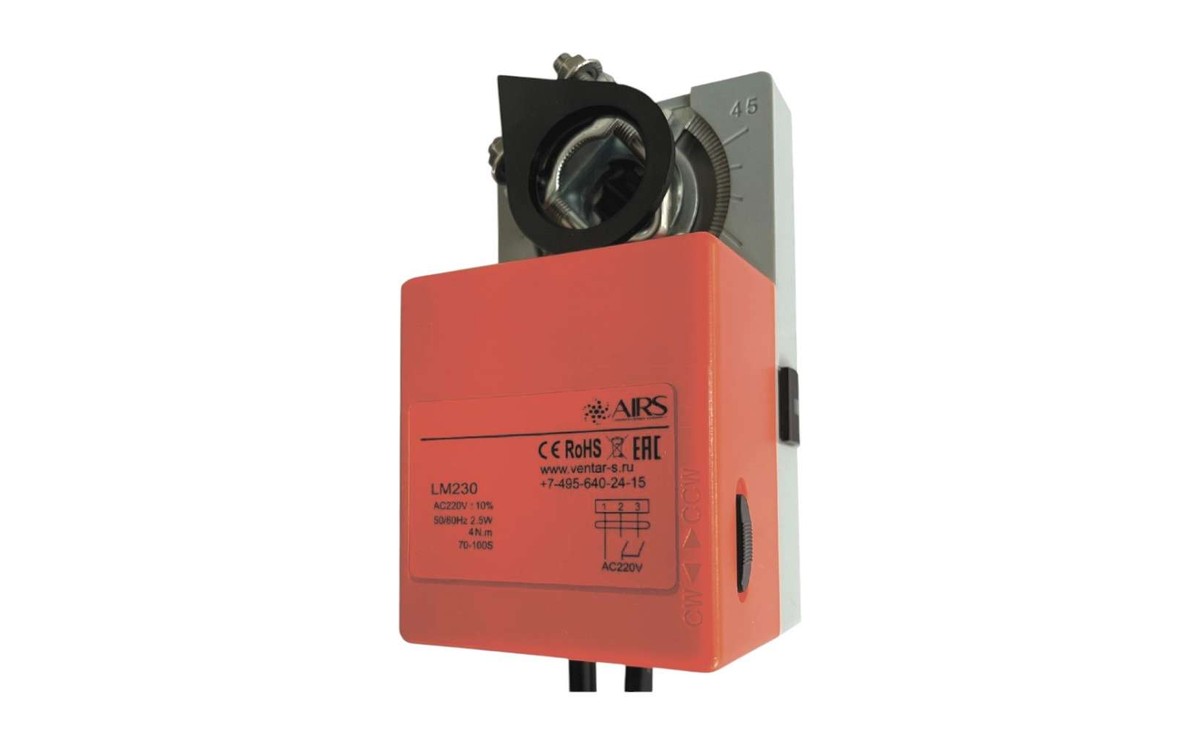

Монтаж и подключение электропривода на клапан вентиляции: пошаговая инструкция

Электропривод — устройство надёжное, но неправильный монтаж способен свести на нет даже самую качественную модель: перекошенный хомут крепления, неверно выставленное исходное положение или ошибка в подключении управляющих проводов приводят к тому, что заслонка либо не доходит до конца хода, либо вовсе не реагирует на команды автоматики. Разберём процесс по шагам.

Шаг 1. Подготовка вала заслонки

Перед установкой нужно убедиться, что вал заслонки чист от краски, ржавчины и заусенцев в месте посадки хомута привода — любые неровности снижают надёжность зажима и со временем приводят к проскальзыванию. Штангенциркулем измеряется диаметр вала (для квадратного сечения — сторона квадрата) и сверяется с диапазоном захвата зажимного хомута выбранной модели привода.

Шаг 2. Механическое крепление привода

Привод устанавливается на вал так, чтобы его корпус не касался воздуховода и других конструкций при повороте, и надёжно фиксируется хомутом на валу, а корпус — кронштейном (обычно идёт в комплекте или крепится через стандартные точки крепления) к неподвижной части заслонки или воздуховоду. Важно не затягивать хомут до перекоса — усилие должно быть равномерным по всей окружности зажима, а сам привод должен свободно проворачиваться на валу без заеданий до окончательной фиксации.

Шаг 3. Выставление исходного положения

Прежде чем окончательно закрепить хомут, заслонку вручную (без электропривода) переводят в нужное крайнее положение — как правило, «закрыто», — и только после этого фиксируют привод на валу в соответствующем ему положении механического упора. Это ключевой момент: если положения привода и заслонки не совпадают в момент фиксации, электропривод впоследствии либо не доходит до реального упора заслонки, либо, наоборот, упирается в него раньше расчётного угла поворота, создавая избыточную нагрузку на редуктор.

Шаг 4. Электрическое подключение

Подключение выполняется строго по схеме из паспорта конкретной модели — распиновка клемм у двухпозиционных, трёхточечных и аналоговых приводов различается. Питание подаётся только после проверки полярности и отсутствия короткого замыкания в линии; для приводов с возвратной пружиной отдельно проверяется цепь, отвечающая за удержание пружины во взведённом состоянии — ошибка именно в этой цепи приводит к тому, что привод при первом же включении «срабатывает» пружиной, как при аварии.

Шаг 5. Проверка хода и финальная настройка

После подключения выполняется несколько пробных циклов «открыть-закрыть» под наблюдением: створка должна доходить до обоих упоров плавно, без рывков и посторонних звуков в редукторе, а концевые выключатели (если предусмотрены) — чётко фиксировать оба крайних положения на приёмном оборудовании. Только после успешной проверки хода привод можно включать в постоянный контур управления системой автоматики.

Документация AIRS

К каждой модели электропривода AIRS прилагается паспорт с точной схемой подключения и указанием диапазона захвата хомута — актуальные версии документации доступны на карточке товара в разделе «Электроприводы вентиляции», либо их можно запросить напрямую у менеджера при заказе.
