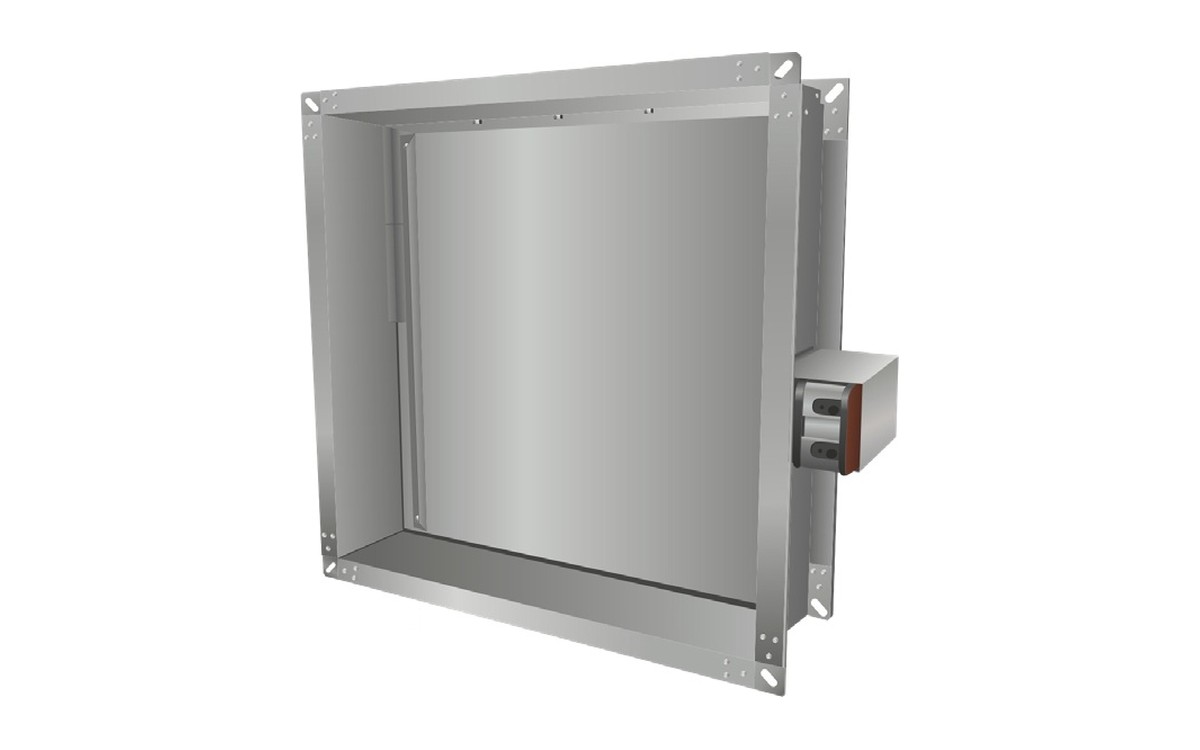

Монтаж противопожарного клапана в канал: основные требования

Даже клапан с идеально подобранными характеристиками не выполнит свою защитную функцию, если он смонтирован с нарушениями. В отличие от рядовой воздушной заслонки, к монтажу противопожарного клапана нормы предъявляют конкретные требования, часть из которых закладывается ещё на этапе проекта, а часть — обязанность монтажной организации.

Положение клапана относительно преграды

Противопожарный клапан устанавливается непосредственно в теле противопожарной преграды либо вплотную к ней — вынос клапана на значительное расстояние от преграды в общем случае не допускается, поскольку участок воздуховода между клапаном и преградой в этом случае сам становится потенциальным путём распространения огня. Точное допустимое расстояние определяется проектом и техническими условиями конкретной модели клапана.

Крепление корпуса клапана

Корпус клапана должен быть надёжно закреплён к самой строительной конструкции (стене, перекрытию), а не только к воздуховоду — это требование связано с тем, что при пожаре крепления обычного воздуховода могут потерять несущую способность значительно раньше, чем истечёт нормируемый предел огнестойкости самого клапана. Способ крепления (анкеры, закладные детали) указывается в технической документации на конкретную модель и должен соответствовать классу огнестойкости преграды.

Ревизионный люк для обслуживания

На воздуховоде рядом с клапаном обязательно предусматривается ревизионный люк, обеспечивающий доступ для визуального осмотра, технического обслуживания и, при необходимости, замены привода без демонтажа участков воздуховода. Отсутствие люка — частое замечание при приёмке систем противодымной защиты, так как без него дальнейшее регламентное обслуживание клапана становится физически затруднено.

Доступность привода и подключения

Электропривод клапана и место его электрического подключения должны оставаться доступными после окончательной отделки помещения — зашивать привод глухим коробом или декоративным экраном без предусмотренного доступа недопустимо. Также важно учитывать температурный режим в месте установки привода: если рядом проходят другие инженерные коммуникации, привод не должен подвергаться регулярному нагреву, который может исказить работу его штатного термочувствительного элемента.

Проверка после монтажа

После установки обязательно выполняется контрольный цикл открытия-закрытия клапана с фиксацией положения на приёмно-контрольном приборе пожарной сигнализации через концевые выключатели привода — только после подтверждения корректной работы клапан считается готовым к вводу в эксплуатацию.

Клапаны AIRS с полной монтажной документацией

К каждому противопожарному клапану AIRS прилагается паспорт с точными требованиями по монтажу, креплению и допустимому расстоянию до преграды — актуальную документацию можно получить на карточке товара в разделе «Противопожарные клапаны».
