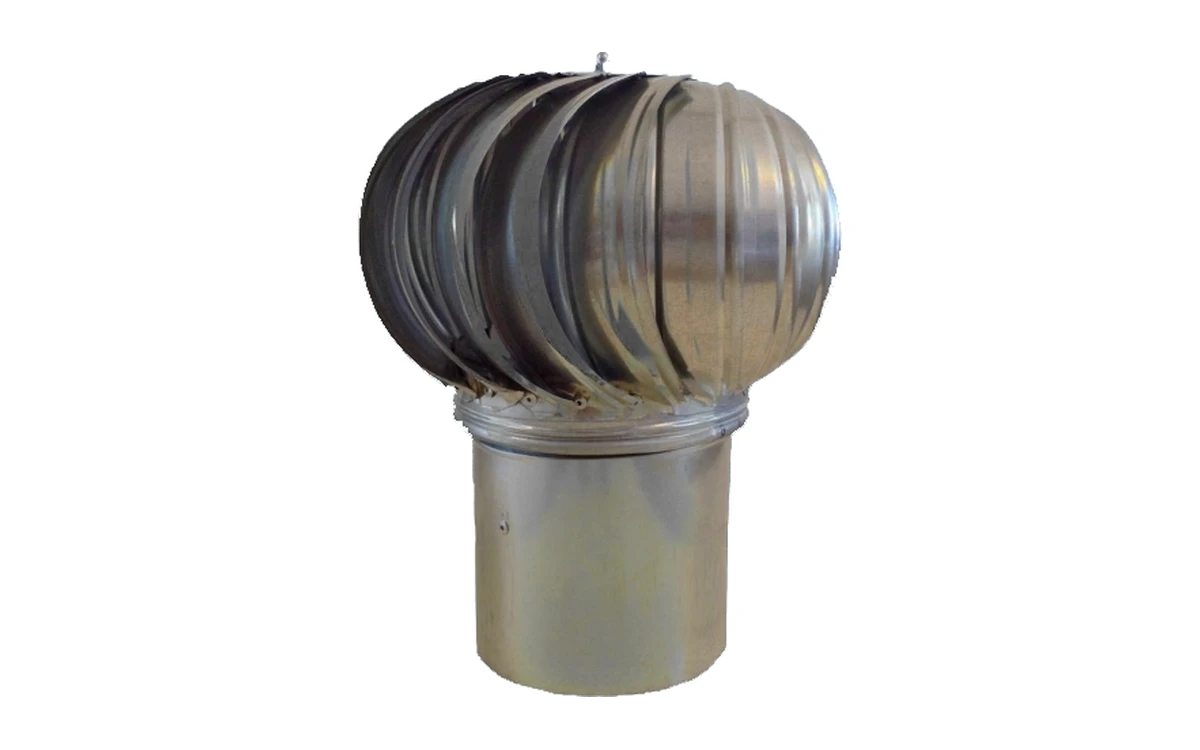

Монтаж турбодефлектора на плоскую и скатную крышу: особенности

Турбодефлектор монтируется поверх вытяжной трубы, но само расположение и конструкция кровли — плоская или скатная — заметно влияют на то, как именно выполняется установка и какие дополнительные элементы для этого понадобятся.

Монтаж на плоской кровле

На плоской кровле вытяжная труба обычно выходит строго вертикально, и турбодефлектор устанавливается непосредственно на её оголовок через стандартный переходной патрубок без дополнительных переходников по углу. Важно выдержать достаточную высоту трубы над уровнем кровли (как правило, не менее 500–700 мм, точное значение зависит от снеговой нагрузки в регионе), чтобы зимой дефлектор не оказался погребён под слоем снега, который полностью блокировал бы приток ветра к ротору.

Монтаж на скатной кровле

На скатной кровле вытяжная труба чаще проходит вертикально через кровельный пирог с использованием проходного узла (кровельной разделки), герметизирующего примыкание трубы к материалу кровли (металлочерепице, профнастилу, мягкой кровле) — сам турбодефлектор устанавливается на верхний срез этой трубы точно так же, как на плоской кровле, но здесь дополнительное внимание уделяется именно герметичности прохода через скат, чтобы избежать протечек в месте примыкания при осадках.

Растяжки и дополнительное крепление при большой высоте трубы

Если вытяжная труба поднимается над кровлей на значительную высоту (актуально для промышленных объектов или зданий с толстым слоем снега зимой), саму трубу дополнительно укрепляют растяжками или кронштейнами к конструкции кровли — турбодефлектор в этом случае несёт дополнительную ветровую нагрузку на верхнюю точку конструкции, и устойчивость всего узла должна быть рассчитана с учётом этой нагрузки, а не только веса самого дефлектора.

Ориентация относительно преобладающих ветров

Благодаря симметричной, всенаправленной конструкции ротора турбодефлектор не требует специальной ориентации по сторонам света или направлению преобладающих ветров — в отличие от некоторых старых типов флюгарок, работающих только при определённом направлении потока. Это упрощает монтаж: угловая ориентация самого дефлектора при установке не имеет значения.

Доступ для последующего обслуживания

При планировании места монтажа стоит заранее учитывать безопасный и практический доступ к дефлектору для периодического осмотра и, при необходимости, замены — на скатных кровлях с большим уклоном это часто означает необходимость временных мер безопасности (страховочные системы, кровельные лестницы) уже на этапе проектирования обслуживания системы, а не только на этапе монтажа.

Комплектация AIRS для монтажа

Турбодефлекторы AIRS поставляются с посадочными патрубками стандартных диаметров, совместимыми с большинством типовых вытяжных труб — конкретные размеры для расчёта узла примыкания можно уточнить в разделе «Турбодефлекторы».
