Монтаж воздуховодов: правила установки и крепления

Правильно смонтированная сеть воздуховодов работает тихо, не провисает со временем и не теряет воздух через неплотные стыки — большинство проблем закладывается именно на этапе монтажа, а не выбора оборудования.

Шаг крепления и провисание

Горизонтальные участки воздуховода подвешиваются на хомутах или перфорированной ленте с определённым шагом — чем больше диаметр или сечение и чем тяжелее металл, тем чаще должны стоять точки подвеса, чтобы избежать провисания секций и нагрузки на фасонные соединения.

Проходы через стены и перекрытия

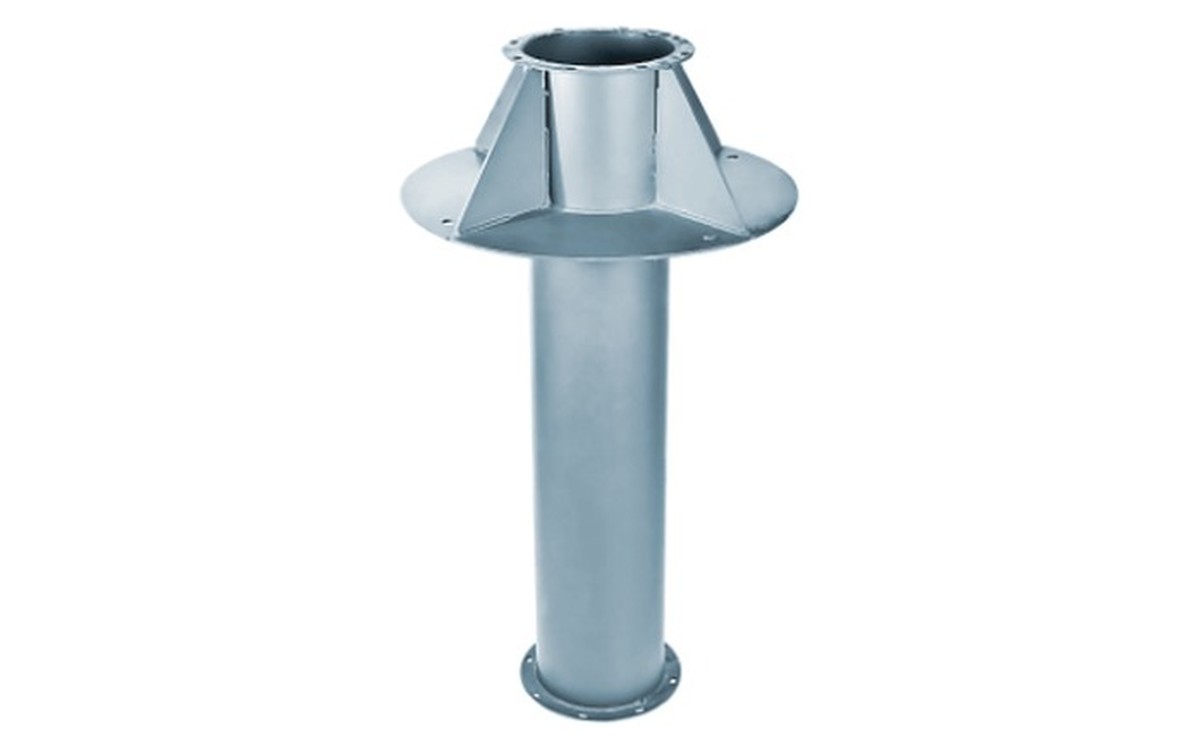

В местах прохода воздуховода через стену, перекрытие или кровлю используется отдельный узел прохода — гильза с зазором вокруг воздуховода, который затем герметизируется или заполняется негорючим материалом. Это исключает передачу вибрации на конструкцию здания и позволяет учесть требования пожарной безопасности на пересечении отсеков.

Гибкие вставки у вентилятора

Непосредственно у вентилятора устанавливается гибкая вставка — она гасит вибрацию вращающихся частей, не позволяя ей передаваться на жёсткую сеть воздуховодов и элементы здания, и одновременно компенсирует небольшие несоосности между патрубком вентилятора и воздуховодом.

Уклон и водоотведение на улице

На открытых участках (воздуховоды, выходящие на кровлю или фасад) предусматривается небольшой уклон и, при необходимости, точка слива конденсата — скопление влаги внутри канала на морозе приводит к обледенению и повреждению фасонных деталей.

Герметизация каждого стыка

Каждое соединение — ниппельное или фланцевое — герметизируется вне зависимости от того, насколько плотно детали садятся друг в друга: даже небольшая суммарная неплотность на протяжённой сети заметно снижает реальную производительность вентилятора.
