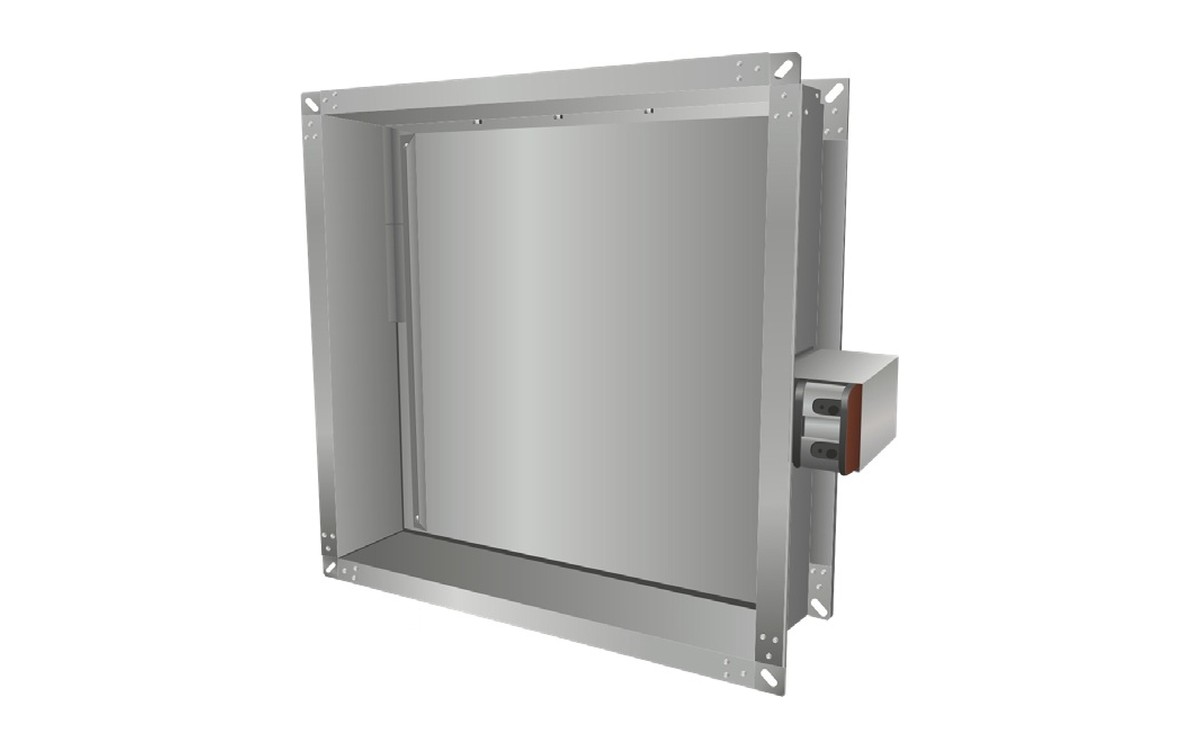

Нормально закрытый и нормально открытый противопожарный клапан: в чём разница

При подборе противопожарного клапана в характеристиках всегда указана его логика работы — НЗ (нормально закрытый) или НО (нормально открытый). Это не второстепенный параметр, а ключевое требование проекта: клапан с обратной логикой физически может быть установлен в канал, но будет работать не так, как требует система противопожарной защиты здания.

Нормально открытый клапан (НО) — основной тип для общеобменной вентиляции

Клапан НО в дежурном режиме открыт и не мешает нормальной работе приточно-вытяжной вентиляции. При поступлении сигнала пожарной сигнализации или срабатывании встроенного термочувствительного элемента (72°C или 95°C) клапан закрывается, отсекая распространение огня и продуктов горения по воздуховодам между помещениями и пожарными отсеками. Это самый массовый тип противопожарных клапанов — именно такие устанавливаются на пересечении воздуховодов с противопожарными преградами в системах общеобменной приточной и вытяжной вентиляции.

Нормально закрытый клапан (НЗ) — для систем дымоудаления

Клапан НЗ работает по обратной логике: в дежурном режиме он закрыт, а открывается только по сигналу пожарной автоматики — вручную с пульта или автоматически от датчиков задымления. Такие клапаны применяются в системах дымоудаления: клапан должен оставаться закрытым все время, пока пожара нет, и мгновенно открыться, чтобы обеспечить отвод дыма из горящего помещения или лестничной клетки в момент возгорания.

Почему логику нельзя перепутать на объекте

Ошибка в выборе логики клапана — одна из самых частых причин, по которой система противодымной защиты не проходит приёмку пожарного надзора. Клапан НО, установленный туда, где проектом заложен НЗ, будет держать канал дымоудаления открытым постоянно — вместо того чтобы открываться только при пожаре, что нарушает изоляцию дымоудаляющей системы от чистых помещений в обычное время. Обратная ошибка ещё серьёзнее: клапан НЗ на месте НО оставит воздуховод общеобменной вентиляции закрытым в дежурном режиме, что попросту не даст системе вентиляции нормально работать.

Как логика связана с типом электропривода

Логика работы клапана напрямую определяет, какой электропривод для него нужен. Для клапана НО обычно применяется привод с возвратной пружиной, который поворачивает створку при подаче питания и удерживает её открытой, а при обесточивании или срабатывании термоэлемента пружина без электричества переводит клапан в закрытое положение. Для клапана НЗ логика привода зеркальная — пружина в дежурном режиме удерживает клапан закрытым, а открытие происходит по управляющему сигналу.

Маркировка НЗ/НО в модельном ряду AIRS

В каталоге AIRS оба типа клапанов — НЗ и НО — выделены в отдельные товарные группы с однозначной маркировкой в названии модели, что исключает путаницу при заказе. Полный модельный ряд противопожарных клапанов обеих логик работы — в разделе «Противопожарные клапаны».
