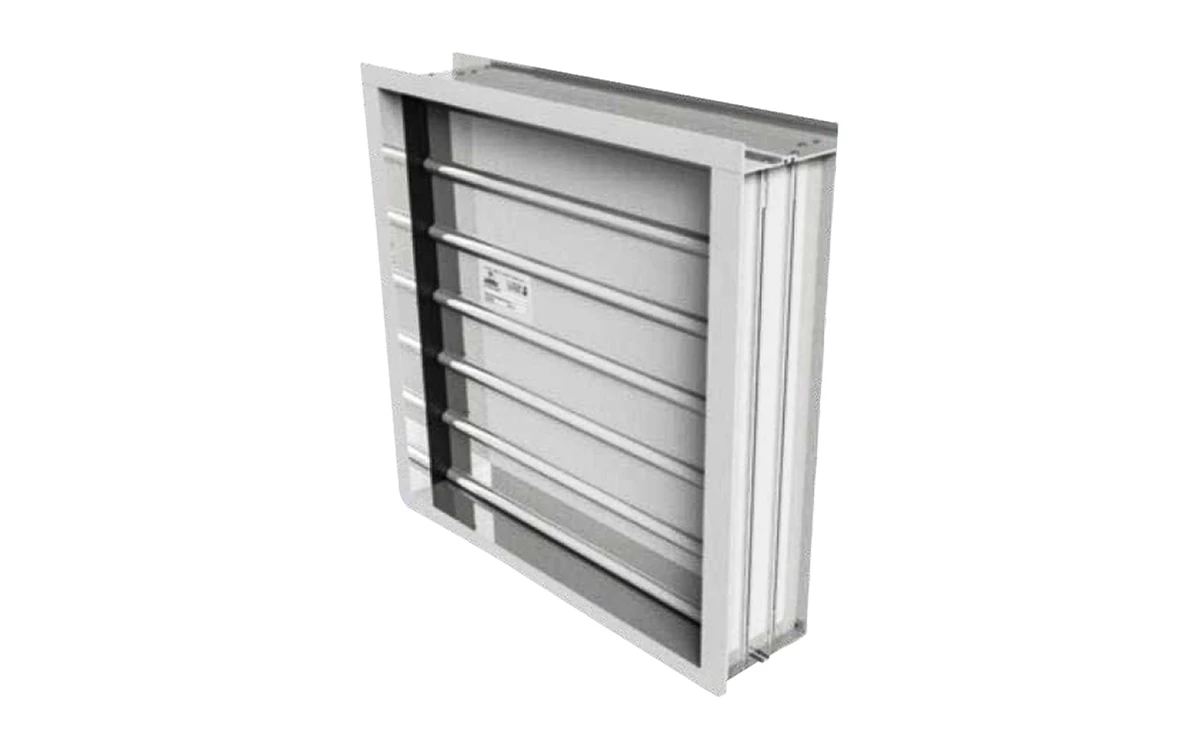

Обратный воздушный клапан: принцип работы и где устанавливается

Обратный воздушный клапан — устройство без электропривода и без ручного управления, которое, тем не менее, решает важную задачу: не позволяет воздуху двигаться по каналу в нежелательном направлении. Разберём, как он устроен и зачем нужен.

Принцип работы: створка открывается только напором

Классический обратный клапан устроен как одна или несколько лёгких лепестковых створок на шарнирах, которые под напором воздушного потока в рабочем направлении отклоняются и пропускают воздух, а при отсутствии потока или при попытке воздуха двигаться в обратную сторону — под собственным весом или пружинным поджатием возвращаются в исходное положение и перекрывают сечение. Никакого электропривода или дополнительного управления для этого не требуется — клапан работает полностью автономно за счёт аэродинамики потока.

Зачем нужен обратный клапан на вытяжке

Самое частое применение — вытяжные системы с несколькими вентиляторами или вытяжными точками, подключёнными к одному общему воздуховоду или шахте. Без обратного клапана при остановке одного из вентиляторов воздух из общей шахты может пойти в обратном направлении через неработающий вентилятор — это вызывает посторонние запахи из соседних помещений (типичная ситуация в многоквартирных домах с общей вытяжной шахтой) и продувание холодным воздухом зимой. Обратный клапан на каждом ответвлении перекрывает эту паразитную обратную циркуляцию.

Обратный клапан на кровельных вентиляторах

Похожая задача решается на кровельных и осевых вентиляторах, установленных на внешней стене или крыше: при остановке вентилятора обратный клапан не даёт наружному ветру задувать через неработающую крыльчатку внутрь помещения, что особенно важно зимой, когда обратная тяга приводит к прямому охлаждению помещения через простаивающий вентилятор.

Материал и утепление обратных клапанов

Обратные клапаны, как и обычные воздушные, выпускаются в оцинкованном и алюминиевом исполнении, а для установки на границе с наружным воздухом — в утеплённом варианте, чтобы избежать намерзания на лепестках при отрицательных температурах, которое может помешать их свободному ходу и нарушить герметичность закрытия.

На что смотреть при подборе

Ключевой параметр обратного клапана — минимальная скорость воздуха, при которой лепестки гарантированно и полностью открываются: слишком слабый поток может не преодолеть вес створки, из-за чего клапан создаст избыточное сопротивление сети вместо свободного пропуска воздуха. Этот параметр стоит сверять с расчётной скоростью потока в конкретном канале перед установкой.

Обратные клапаны AIRS

В линейке AIRS обратные клапаны представлены в алюминиевом и оцинкованном исполнении, включая утеплённые модели — подобрать типоразмер под конкретный воздуховод можно в разделе «Воздушные клапаны».
