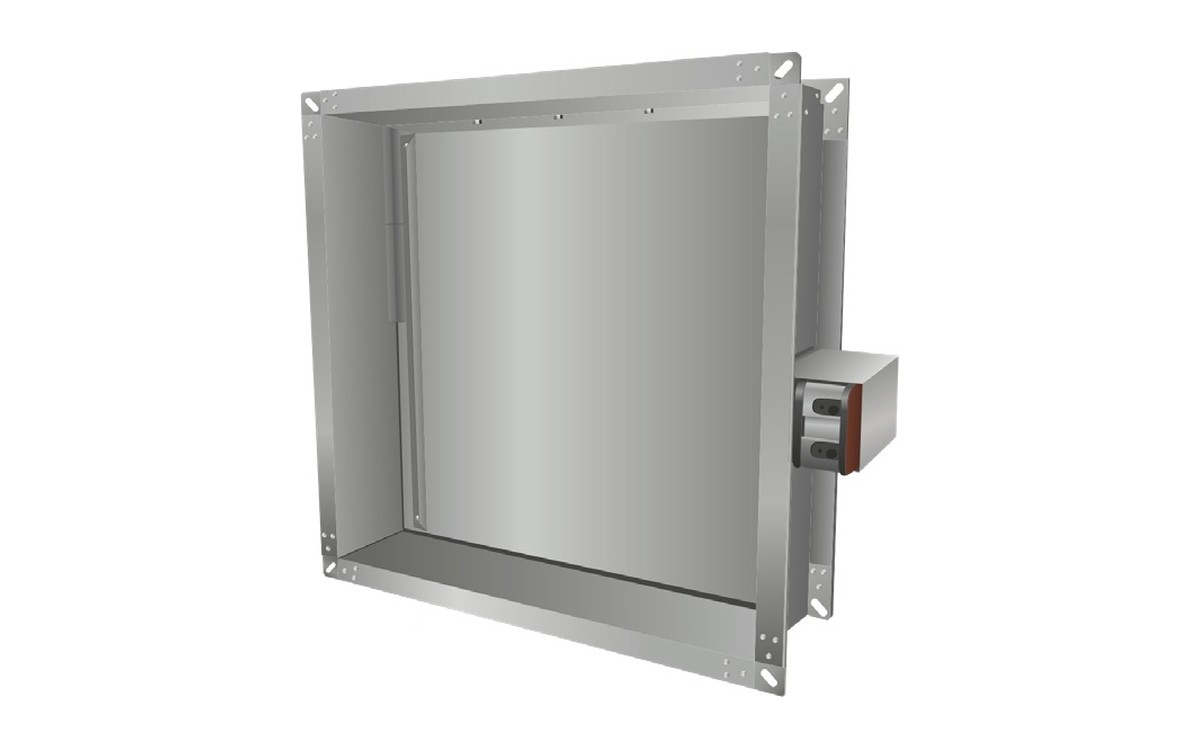

Предел огнестойкости противопожарного клапана EI 30, EI 60, EI 90, EI 120: что означают эти цифры

В паспорте любого противопожарного клапана указан предел огнестойкости — например EI 90 или EI 120. Эта маркировка не техническая формальность, а прямое требование проекта: именно от неё зависит, какой конкретно клапан можно устанавливать на данном пересечении воздуховода с противопожарной преградой определённого класса.

Что означают буквы E и I

Буква E (Integrity, целостность) означает время, в течение которого клапан сохраняет физическую целостность конструкции и не пропускает пламя и раскалённые газы через себя при пожаре. Буква I (Insulation, теплоизоляция) означает время, за которое температура на необогреваемой стороне клапана не превышает нормируемый предел — то есть клапан не только не пропускает огонь, но и не даёт конструкции нагреться настолько, чтобы воспламенить материалы по другую сторону преграды. Цифра после букв — это время в минутах, на протяжении которого клапан гарантированно сохраняет оба этих свойства при стандартном температурном режиме пожара.

Как определяется предел огнестойкости

Значение EI не рассчитывается теоретически, а подтверждается натурными испытаниями в аккредитованной лаборатории: клапан устанавливают в специальную печь, воспроизводящую стандартную температурную кривую пожара, и фиксируют время до потери целостности либо превышения допустимой температуры на необогреваемой стороне. Именно поэтому предел огнестойкости всегда указывается со ссылкой на протокол сертификационных испытаний конкретной модели клапана в конкретном типоразмере и способе монтажа.

Какой класс нужен для конкретного объекта

Требуемый предел огнестойкости клапана определяется проектом здания и напрямую связан с классом самой противопожарной преграды, которую пересекает воздуховод: чем выше требуемый предел огнестойкости стены или перекрытия, тем выше должен быть предел огнестойкости установленного в нём клапана. Для большинства объектов гражданского назначения типовое требование — EI 60 или EI 90, для более ответственных пересечений (лестничные клетки, противопожарные стены 1-го типа) может потребоваться EI 120 и выше.

Огнестойкость клапана — это не то же самое, что огнестойкость привода

Важно понимать: сертифицированный предел огнестойкости относится к самой конструкции клапана — корпусу, створке, уплотнителям. Электропривод, установленный на клапан, при пожаре, как правило, выходит из строя от температуры значительно раньше, чем истекает заявленный предел огнестойкости клапана — но это некритично, поскольку клапан либо уже закрылся до отказа привода (в НО-логике, за счёт возвратной пружины и/или отдельного термоэлемента), либо его дальнейшая работа электроприводом уже не требуется. Именно поэтому термочувствительный элемент клапана и возвратная пружина привода — это самостоятельный, независимый от электроники канал защиты.

Клапаны AIRS разных классов огнестойкости

В линейке AIRS представлены противопожарные клапаны с пределами огнестойкости от EI 30 до EI 120 — что позволяет закрыть требования большинства проектов без индивидуального изготовления. Актуальные сертификаты и протоколы испытаний на конкретные модели можно запросить у менеджера или найти в разделе «Сертификаты и письма» на сайте, а сам модельный ряд — в разделе «Противопожарные клапаны».
