Регулятор расхода воздуха и обычная заслонка: в чём разница

Обычная воздушная заслонка и специализированный регулятор расхода воздуха внешне могут показаться близкими родственниками — оба меняют проходное сечение канала поворотом рабочего элемента. Но они спроектированы для принципиально разных задач, и путать их при подборе не стоит.

Заслонка регулирует расход приблизительно

У обычной поворотной заслонки зависимость расхода воздуха от угла поворота лопастей нелинейна и не откалибрована — на первых 20–30° поворота расход почти не меняется, а затем резко возрастает. Заслонка отлично справляется с задачей «открыто/закрыто» и с грубой предварительной настройкой при пусконаладке, но не позволяет точно и предсказуемо задать конкретное значение расхода в кубометрах в час.

Регулятор расхода откалиброван по факту

Специализированный регулятор расхода воздуха, характерный пример — ирисовый клапан (IRIS), устроен иначе: несколько подвижных лепестков, сходящихся к центру подобно диафрагме фотообъектива, изменяют круглое проходное сечение с прямой и предсказуемой зависимостью расхода от положения шкалы регулировки. На корпусе таких клапанов часто нанесена номограмма или шкала, по которой можно напрямую выставить нужное значение расхода без отдельных измерений анемометром — а для более точной настройки предусмотрены измерительные штуцеры для подключения дифманометра.

Где нужен именно точный регулятор

Точный регулятор расхода необходим там, где важно поддерживать конкретное нормируемое значение воздухообмена в помещении — приточные и вытяжные системы общественных и жилых зданий с балансировкой по СНиП, чистые помещения с заданной кратностью воздухообмена, лабораторные и медицинские помещения. В таких узлах балансировка обычной заслонкой «на глаз» не обеспечивает нужной точности и повторяемости после обслуживания системы.

Ручной и моторизованный регулятор

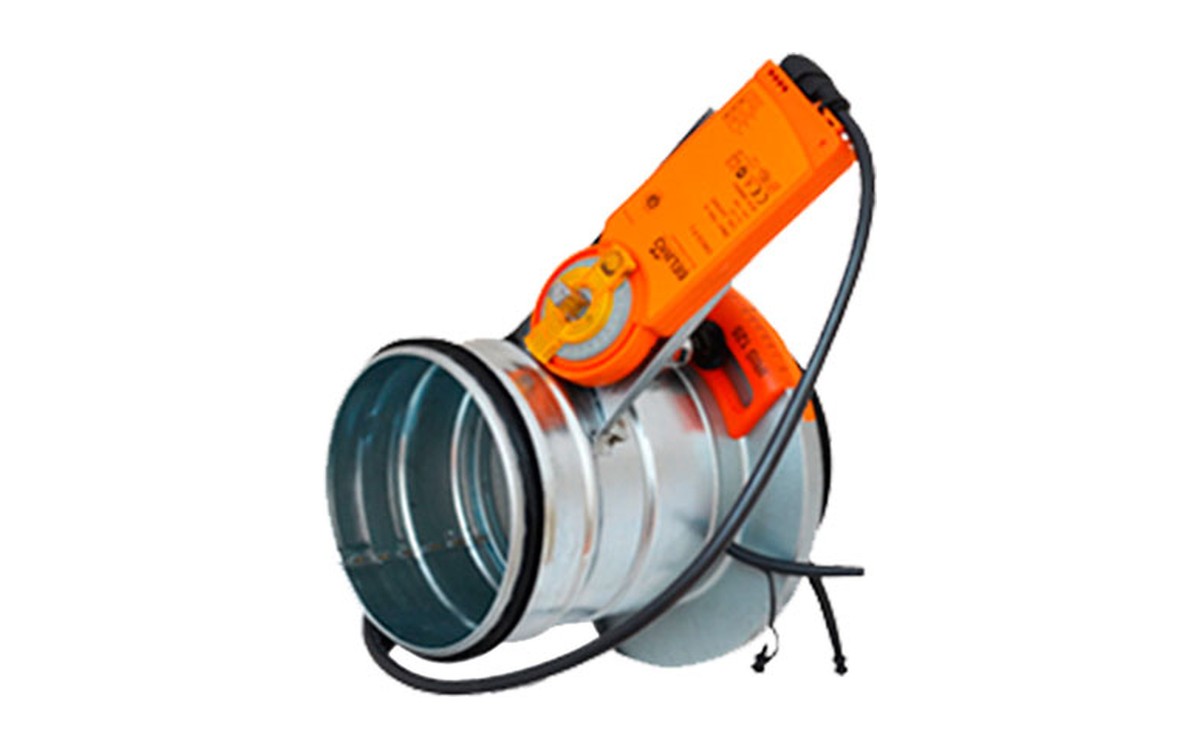

Регуляторы расхода воздуха выпускаются как в ручном исполнении для однократной настройки при пусконаладке, так и в моторизованном — с электроприводом и аналоговым управлением 0–10В для систем переменного расхода воздуха (VAV), где требуемый расход меняется динамически в зависимости от присутствия людей, времени суток или показаний датчиков CO2.

Когда достаточно обычной заслонки

Для задач простого включения-выключения ветви системы или там, где точное соответствие нормируемому расходу некритично, использование дорогого прецизионного регулятора вместо обычной заслонки экономически не оправдано — выбор конкретного узла должен опираться на реальное требование проекта к точности регулирования.

Регуляторы расхода AIRS

В ассортименте AIRS представлены как обычные воздушные заслонки, так и специализированные регуляторы расхода воздуха, включая моторизованные исполнения с электроприводом — актуальный ассортимент в разделе «Воздушные клапаны» и «Электроприводы вентиляции».
