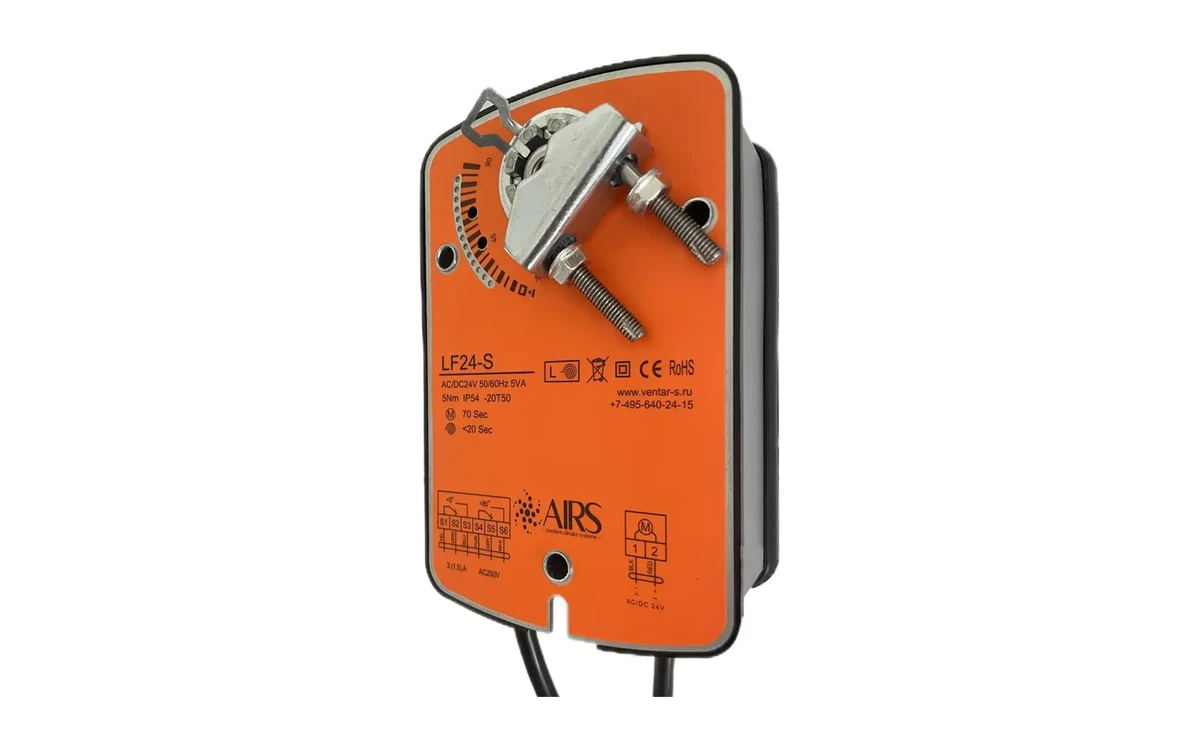

Реверсивный электропривод для клапанов вентиляции: принцип работы и область применения

В характеристиках электроприводов часто встречается формулировка «реверсивный». Из-за созвучия с «возвратной пружиной» эти два понятия иногда путают, хотя они описывают совершенно разные вещи: пружина — это способ аварийного возврата привода без электричества, а реверс — это способ обычной, штатной работы привода в обе стороны.

Что значит «реверсивный»

Реверсивный электропривод — это привод, двигатель которого может вращаться в обе стороны по прямой команде системы управления: получил сигнал «открыть» — вращается в одну сторону, получил «закрыть» — в другую. Это принципиально отличается от нереверсивного (или «одностороннего») привода, который может двигаться только в одном направлении усилием двигателя, а обратно возвращается исключительно за счёт возвратной пружины.

Область применения реверсивных приводов

Реверсивные приводы — это стандартный выбор для любых задач, где клапан или заслонка должны занимать не только крайние, но и промежуточные положения по команде автоматики: модулирующее регулирование расхода воздуха, смесительные узлы приточных установок, зонное распределение воздуха по помещениям, воздушные клапаны с приводом от контроллера вентиляционной автоматики. Управляются такие приводы, как правило, трёхточечным сигналом (две пары контактов «больше/меньше») либо аналоговым сигналом 0–10В для плавного пропорционального регулирования.

Реверс и возвратная пружина — не взаимоисключающие опции

Важный нюанс: реверсивность и наличие возвратной пружины — независимые друг от друга характеристики, а не альтернативные варианты одного и того же узла. Существуют реверсивные приводы с возвратной пружиной (например, для клапанов дымоудаления, которые должны и модулировать расход в дежурном режиме, и гарантированно открыться при пожаре), и нереверсивные приводы без пружины (для простых двухпозиционных задач открыл-закрыл без защитной функции). При подборе привода стоит уточнять оба параметра отдельно, а не полагаться на то, что один автоматически подразумевает другой.

Ресурс и надёжность

Поскольку реверсивный привод регулярно меняет направление вращения, а иногда работает в режиме постоянной модуляции с частыми короткими ходами, к его механике и электронике предъявляются повышенные требования по ресурсу — редуктор и контактная группа должны выдерживать значительно больше циклов переключения, чем у привода, который просто открывает и закрывает клапан пару раз в сутки. У моделей AIRS ресурс редуктора рассчитан именно на такой режим эксплуатации.

Реверсивные электроприводы AIRS

В линейке AIRS реверсивные приводы представлены на 24В и 220В, с диапазоном моментов от 4 до 40 Нм и поддержкой как трёхточечного, так и аналогового 0–10В управления — они полностью совместимы с большинством контроллеров вентиляционной автоматики. Подробные характеристики — в разделе «Электроприводы вентиляции».
