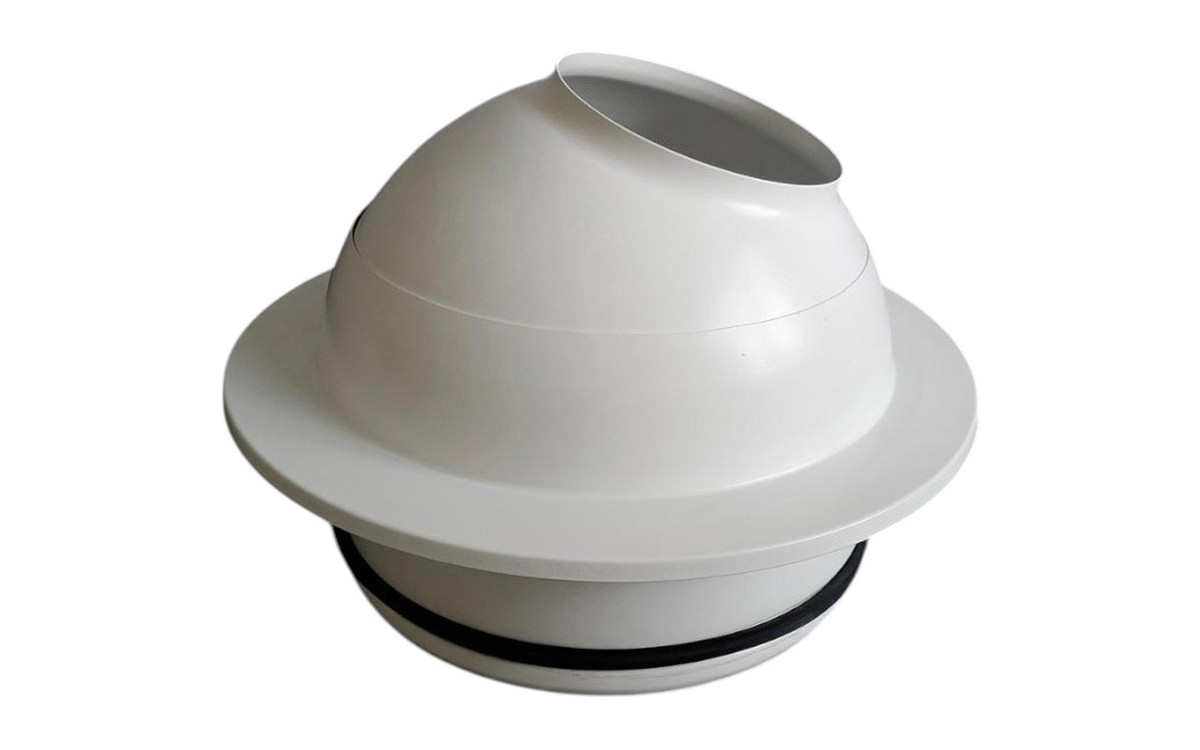

Сопловый диффузор: для чего нужна большая дальнобойность струи

Сопловый диффузор — специализированное решение для задач, где обычный потолочный диффузор с его коротким и быстро рассеивающимся потоком просто не справляется: помещений с большими пролётами, высокими потолками и значительными расстояниями от места подачи воздуха до обслуживаемой зоны.

Конструкция: одно или несколько сопел вместо диффузионной решётки

В отличие от многоструйных диффузоров, разбивающих поток на множество расходящихся направлений, сопловый диффузор формирует одну или несколько компактных, узконаправленных струй через профилированные сопла аэродинамической формы. Такая форма минимизирует потерю скорости потока на выходе и удерживает струю собранной на значительном расстоянии от места истечения.

Почему это даёт большую дальнобойность

Дальнобойность потока напрямую связана с тем, насколько компактной и направленной остаётся струя после выхода из устройства — рассеянный, разбитый на множество направлений поток теряет скорость гораздо быстрее компактной струи. Сопловая конструкция сохраняет плотность и направленность потока на десятки метров, что делает такие диффузоры способными эффективно подавать воздух в удалённую от места установки зону обслуживания.

Где применяются сопловые диффузоры

Типичные объекты применения — спортивные залы и катки с высокими потолками, производственные цеха с большими пролётами, торговые залы гипермаркетов, концертные и выставочные залы, вокзалы и аэропорты — везде, где приточный воздуховод расположен на большой высоте или на значительном удалении от рабочей зоны, а обычные диффузоры не способны донести до неё нужный объём воздуха с приемлемой скоростью.

Регулировка направления потока

Многие модели сопловых диффузоров имеют поворотный механизм самого сопла, позволяющий вручную или дистанционно менять угол направления струи — это особенно ценно в помещениях с сезонно меняющимися задачами (например, в спортивном зале, где летом нужно направить поток иначе, чем зимой) или там, где расположение рабочих зон периодически меняется.

Соотношение с шумом и энергозатратами

Формирование компактной высокоскоростной струи требует более высокого давления в системе на выходе сопла по сравнению с обычным диффузором — это стоит учитывать при аэродинамическом расчёте сети, поскольку сопловые диффузоры на объекте с большим количеством точек могут увеличивать требования к напору вентиляционной установки и, как следствие, к её энергопотреблению и уровню шума.

Сопловые диффузоры AIRS

В линейке AIRS сопловые диффузоры представлены для установки как на воздуховод, так и на стену — с возможностью регулировки направления потока. Подобрать модель под геометрию конкретного помещения можно в разделе «Вентиляционные диффузоры».
