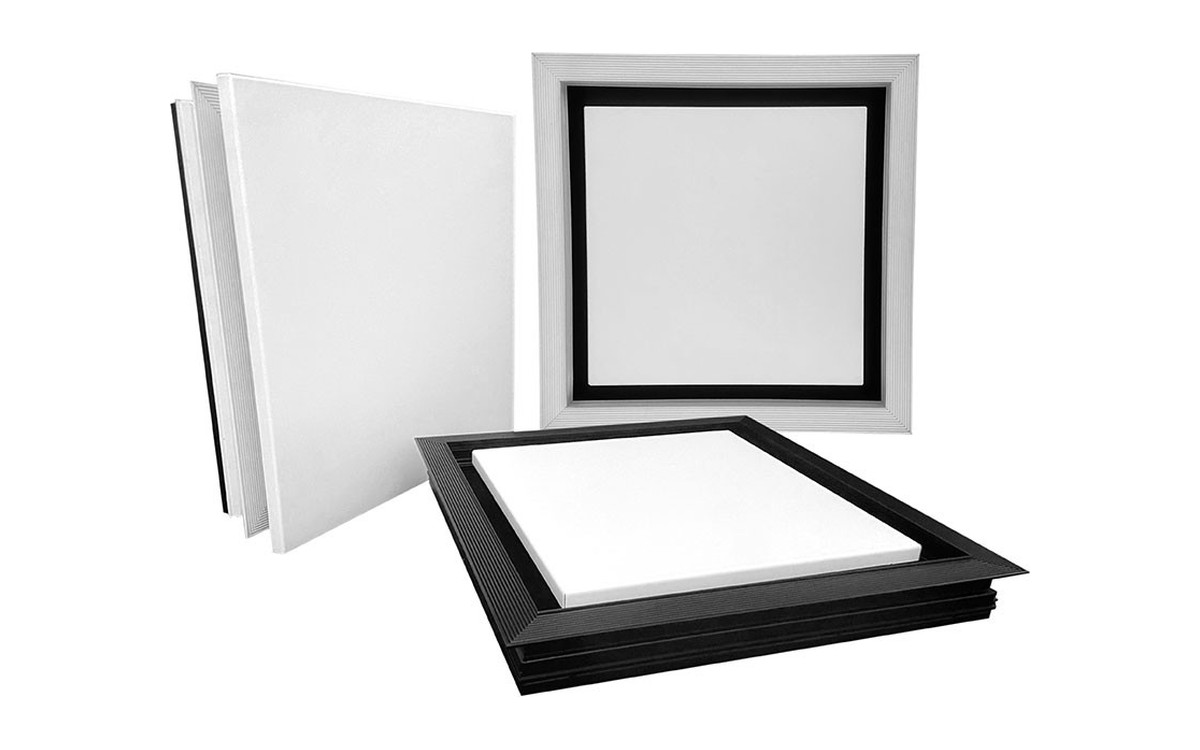

Теневой (щелевой) диффузор: как спрятать вентиляцию в потолке

В интерьерах с минималистичным, полностью гладким потолком без видимых технических элементов обычный круглый или квадратный диффузор часто визуально «портит» задуманную концепцию. Для таких случаев существует специальное решение — теневой, или щелевой, диффузор, почти полностью скрывающий вентиляционное отверстие.

Принцип маскировки: узкая щель вместо видимой решётки

Теневой диффузор устроен так, что на виду у наблюдателя, смотрящего на потолок снизу, остаётся только тонкая теневая щель по периметру или в виде линии — сам корпус устройства и рабочая часть, через которую фактически проходит воздух, скрыты за плоскостью финишного покрытия потолка. За счёт особой геометрии щели и внутреннего короба глаз не считывает вентиляционное отверстие как отдельный технический элемент, воспринимая его как архитектурную деталь — тонкий зазор между плоскостями.

Исполнение «под шпаклёвку»

Отдельная категория теневых диффузоров выпускается в исполнении «под шпаклёвку»: видимый по периметру бортик рамки заведомо предназначен для того, чтобы его зашпаклевали и покрасили заподлицо с общим потолком при финишной отделке. В результате после отделки на потолке остаётся только сама щель, а рамка диффузора становится полностью незаметной, сливаясь с общей плоскостью потолка.

Особенности воздухораспределения

Из-за узкой щелевой геометрии выходного отверстия поток из теневого диффузора формируется в виде тонкого веерообразного пласта, стелющегося вдоль потолка по периметру щели — это накладывает те же требования, что и к линейным щелевым диффузорам: важно правильно рассчитать длину щели и расход воздуха, чтобы избежать локального повышения скорости потока и ощутимого сквозняка непосредственно под щелью.

Где применяется теневой диффузор

Теневые диффузоры типичны для дизайнерских интерьеров премиум-класса — гостиных и спален в жилых объектах, переговорных и лаунж-зон в коммерческих интерьерах, гостиничных номеров, где заказчик или архитектор сознательно закладывает полностью гладкий потолок без единого видимого технического элемента.

Требования к монтажу и отделке

Установка теневого диффузора требует более тщательной координации с отделочными работами, чем монтаж обычного диффузора: короб устройства встраивается в конструкцию потолка на этапе черновой отделки, а финишная шпаклёвка и покраска рамки выполняются уже после установки самого устройства — ошибка в согласовании этих этапов способна испортить весь замысел скрытой вентиляции.

Теневые диффузоры AIRS

В линейке AIRS теневые диффузоры представлены в стандартном и увеличенном размерном ряду, включая исполнение под финишную шпаклёвку — подобрать модель под проект можно в разделе «Вентиляционные диффузоры».
