Турбо-динамический дефлектор и классический турбодефлектор: в чём отличие

Рядом с классическими турбодефлекторами в каталогах вентиляционного оборудования встречаются турбо-динамические дефлекторы (маркировка TDD) — устройства, решающие похожую задачу усиления вытяжки за счёт ветра, но принципиально другим конструктивным способом.

Главное отличие — отсутствие вращающихся частей

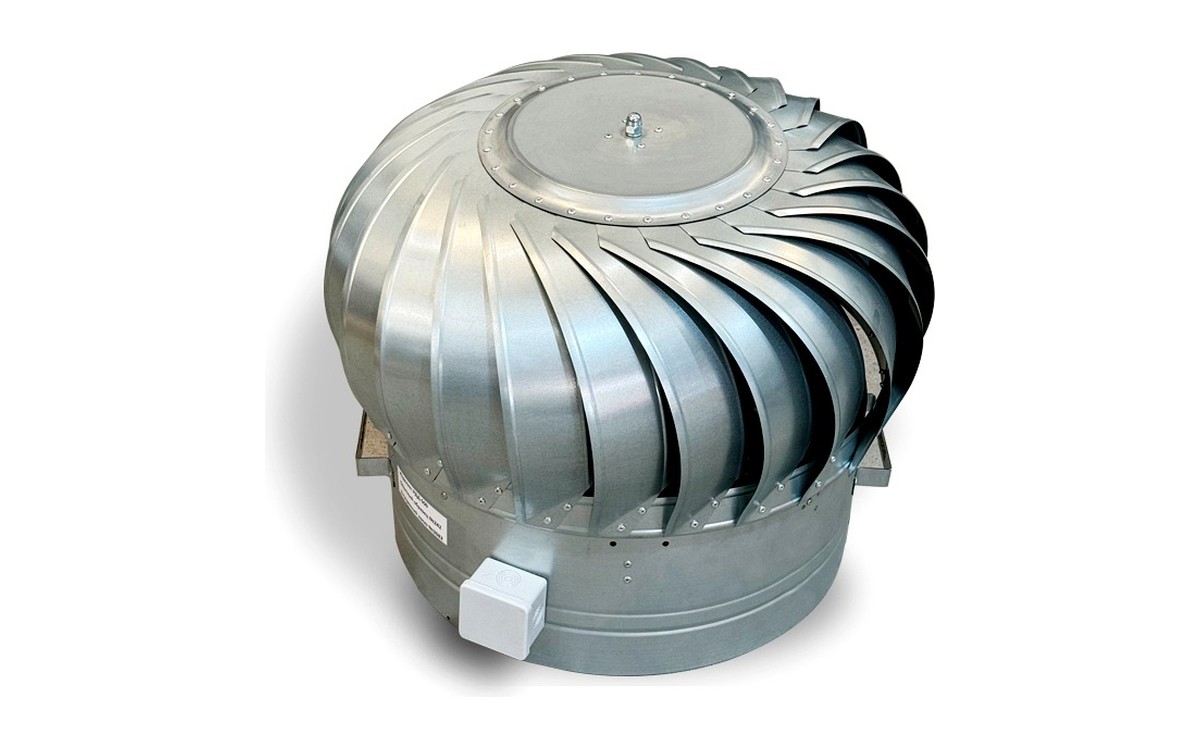

Классический турбодефлектор создаёт разрежение за счёт вращения ротора, у которого есть подшипниковый узел — механическая часть, требующая периодической проверки состояния смазки и износа. Турбо-динамический дефлектор устроен как статичная, неподвижная конструкция особой аэродинамической формы (обычно многоярусный цилиндрический или конический корпус с системой козырьков и внутренних экранов), которая создаёт зону пониженного давления над устьем трубы за счёт огибания корпуса ветром, без единой движущейся детали.

Как статичная конструкция создаёт тягу

Форма корпуса турбо-динамического дефлектора рассчитана так, чтобы ветер, обтекая его многоярусные элементы с любого направления, ускорялся в определённых зонах конструкции (эффект, аналогичный трубке Вентури) — а по закону Бернулли ускорение потока сопровождается локальным падением давления. Это падение давления передаётся к устью трубы под дефлектором, создавая тягу, суммирующуюся с естественной конвективной тягой самого воздуховода — без единого вращающегося элемента.

Практические преимущества отсутствия подвижных частей

Отсутствие подшипникового узла снимает с эксплуатации задачу периодического контроля смазки, износа и балансировки ротора — в условиях сильных морозов, обледенения или сильно запылённого воздуха именно подшипник классического дефлектора чаще всего оказывается узким местом, тогда как статичная конструкция турбо-динамического дефлектора этой проблемы не имеет вообще, поскольку ей нечему заклинивать или изнашиваться.

Где какой тип предпочтительнее

Классический вращающийся турбодефлектор при умеренном и стабильном ветре, как правило, создаёт более выраженный эффект усиления тяги за счёт постоянного вращения ротора. Турбо-динамический дефлектор предпочтительнее там, где важна максимальная надёжность без обслуживания на протяжении многих лет, где кровля труднодоступна для регулярного осмотра, либо в климате с частыми обледенениями, где вращающийся ротор рискует примерзать.

Оба типа в линейке AIRS

В ассортименте AIRS представлены как классические вращающиеся турбодефлекторы, так и турбо-динамические дефлекторы TDD — что позволяет выбрать конструкцию под конкретные условия эксплуатации объекта. Каталог — в разделе «Турбодефлекторы».
