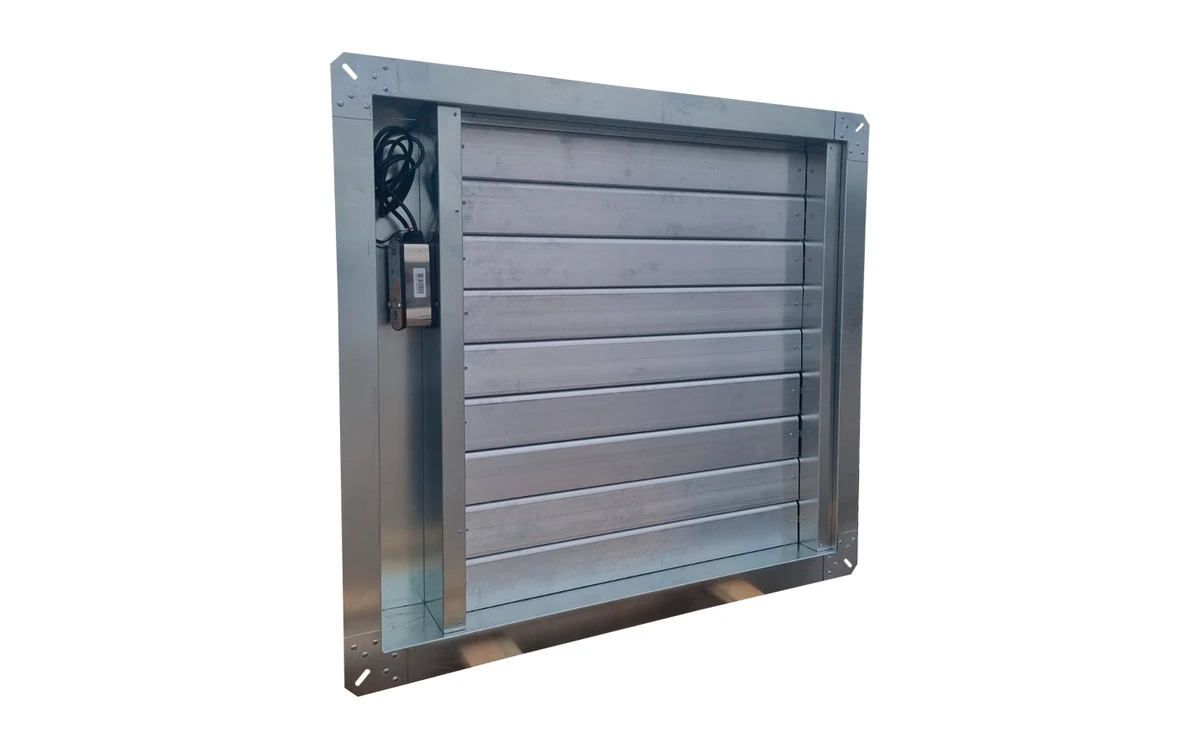

Усиленный воздушный клапан: когда обычного недостаточно

Помимо стандартных воздушных клапанов, в каталоге почти любого производителя, включая AIRS, отдельно представлены усиленные модели. Разница на первый взгляд не очевидна — тот же принцип работы, та же форма, — но усиленное исполнение решает конкретную инженерную проблему, с которой обычный клапан может не справиться.

Что ограничивает обычный клапан

Стандартный воздушный клапан рассчитан на типовые скорости потока и перепады давления, характерные для рядовых систем общеобменной вентиляции. При превышении расчётных значений — высокой скорости воздуха в узком сечении магистрального канала, значительном перепаде давления на закрытой створке (например, на входе мощного вентилятора) — на лопасти клапана действует нагрузка, для которой стандартная толщина металла, жёсткость каркаса и мощность узла крепления вала не рассчитаны. Итог — деформация лопастей, повышенная вибрация, ускоренный износ подшипников вала и увеличенные протечки воздуха в закрытом положении.

Что отличает усиленное исполнение

Усиленный клапан имеет более толстый металл корпуса и лопастей, дополнительные рёбра жёсткости, увеличенный диаметр и более надёжные подшипники вала, а также, как правило, более прочный узел уплотнения по периметру створки. Всё это увеличивает предельно допустимую скорость потока и перепад давления, при которых клапан сохраняет геометрическую стабильность и герметичность закрытия на протяжении всего заявленного срока службы.

Где усиленное исполнение оправдано

Усиленные клапаны применяются на магистральных участках систем с высокой скоростью воздуха, на входе и выходе мощных вентиляционных установок, в промышленных системах с повышенными требованиями к перепаду давления, а также там, где клапан подвергается частым циклам открытия-закрытия с ощутимой аэродинамической нагрузкой на створку в момент срабатывания.

Где переплата не оправдана

В рядовых системах жилых и коммерческих зданий с умеренными скоростями потока (типично до 6–8 м/с в магистральных каналах) обычное исполнение клапана полностью справляется с нагрузкой, а усиленная версия добавляет вес, стоимость и иногда увеличенное аэродинамическое сопротивление без реальной необходимости.

Как понять, что нужно усиленное исполнение

Ориентир — паспортные предельные значения скорости потока и перепада давления для обычной модели клапана: если расчётные параметры конкретного участка системы приближаются к этим пределам или превышают их, стоит переходить на усиленную версию того же типоразмера, а не эксплуатировать обычный клапан на грани его возможностей.

Усиленные клапаны AIRS

В линейке AIRS усиленное исполнение (маркировка «УСЛ» в названии модели) доступно для основных типоразмеров прямоугольных и круглых воздушных клапанов — подобрать нужную модель можно в разделе «Воздушные клапаны».
