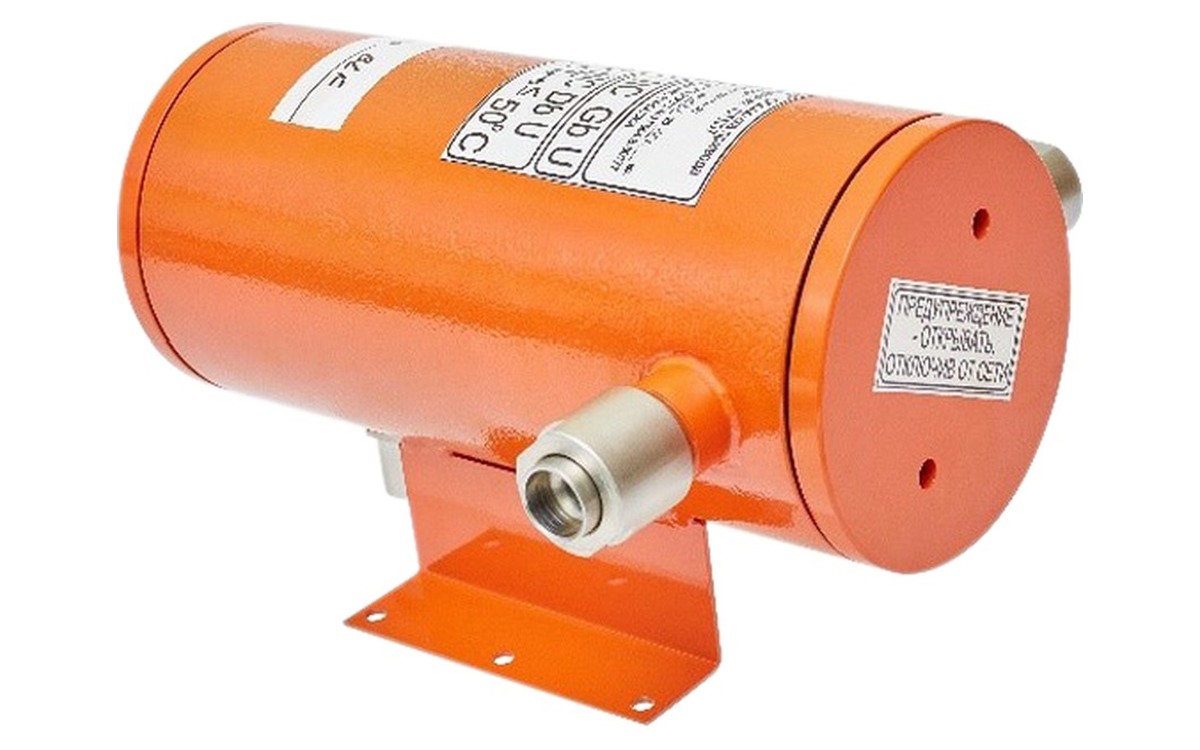

Взрывозащищённая оболочка СТЛ 07: устройство, комплект поставки и монтаж привода

Взрывозащищённая оболочка СТЛ 07 позволяет использовать серийные электроприводы воздушных и противопожарных клапанов во взрывоопасных зонах — без замены привода на специальное исполнение. Разбираем устройство, комплект поставки и порядок монтажа.

Назначение

Оболочка (с установленным внутрь электроприводом) применяется в местах, опасных по взрывоопасным газовым средам подгруппы IIС по ГОСТ Р МЭК 60079-0-2011, зонах класса 1 и 2 по ГОСТ Р МЭК 60079-14-2008 и зонах, опасных по воспламенению горючей пыли, класса 21 по ГОСТ Р МЭК 60079-10-2-2010. Имеет взрывозащищённое исполнение, а также исполнение, защищённое от воспламенения горючей пыли.

Комплект поставки

В состав входят: оболочка с установочными лапами, два взрывозащищённых кабельных ввода, валик проходной взрывозащищённый, клеммная колодка, крышка клеммного отсека, крышка для монтажа привода, кронштейн, два винта для крепления привода на заслонку и ручка взвода привода. Материал оболочки — сталь 10 ГОСТ 1050-74.

Монтаж привода в оболочку

Электропривод устанавливается внутрь корпуса оболочки и крепится на кронштейн; крутящий момент передаётся на вал клапана через взрывозащищённый проходной валик. Подключение питания выполняется на клеммную колодку через взрывозащищённые кабельные вводы — целостность взрывозащиты при этом сохраняется. Ручной взвод пружины (для приводов с возвратной пружиной) выполняется штатной ручкой без вскрытия оболочки.

Купить оболочку или готовый комплект

Оболочка СТЛ 07 продаётся отдельно — если привод у вас уже есть. Если подбираете решение целиком, удобнее взять готовый комплект из раздела Взрывозащищённые электроприводы: привод AIRS нужной модели уже согласован с оболочкой, а в карточке — общий тех-лист (характеристики привода + паспорт оболочки).
