Взрывозащищённый электропривод для клапана вентиляции: когда обязателен и как выбрать

Если противопожарный или воздушный клапан установлен во взрывоопасной зоне — обычный электропривод ставить нельзя. В этой статье разбираем, в каких случаях требуется взрывозащищённое исполнение привода, чем оно отличается от стандартного и как правильно подобрать модель.

Когда взрывозащита обязательна

Взрывозащищённый электропривод применяется в местах, опасных по взрывоопасным газовым средам подгруппы IIС по ГОСТ Р МЭК 60079-0-2011 — в зонах класса 1 и 2 по ГОСТ Р МЭК 60079-14-2008, а также в зонах, опасных по воспламенению горючей пыли, класса 21 по ГОСТ Р МЭК 60079-10-2-2010. На практике это производства с легковоспламеняющимися жидкостями и газами, окрасочные камеры, мукомольные и деревообрабатывающие цеха, зернохранилища, склады химической продукции.

Как устроен взрывозащищённый привод AIRS

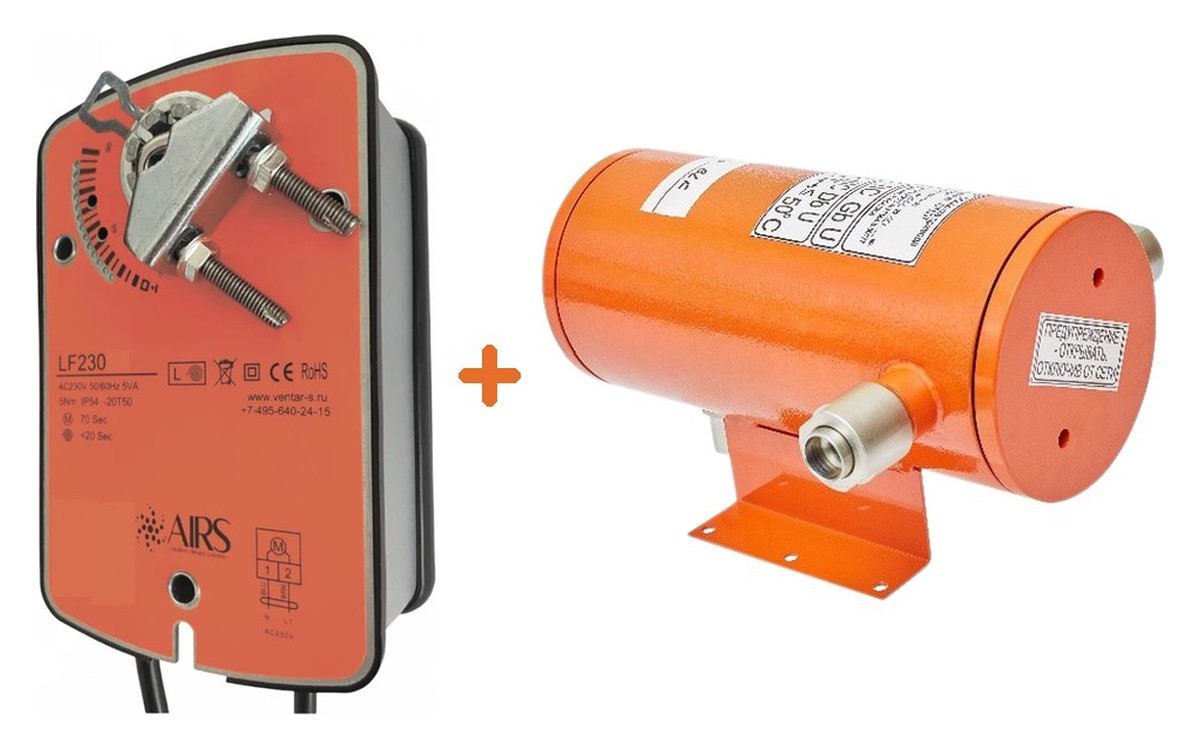

Решение AIRS — это серийный электропривод, установленный во взрывозащищённую оболочку СТЛ 07 из стали 10 ГОСТ 1050-74. Оболочка комплектуется установочными лапами, двумя взрывозащищёнными кабельными вводами, проходным валиком, клеммной колодкой и монтажным крепежом. Характеристики самого привода — крутящий момент, напряжение, время поворота, возвратная пружина — не меняются.

Как выбрать модель

Подбор ведётся по тем же трём параметрам, что и для обычного привода: крутящий момент вала клапана, напряжение питания (24 В или 230 В) и необходимость возвратной пружины (для противопожарных клапанов пружина, как правило, обязательна — она переводит заслонку в защитное положение при пропадании питания). Удобнее всего воспользоваться инструментом подбора привода, а затем выбрать эту же модель во взрывозащищённом исполнении.

Где посмотреть комплекты

Все 53 комплекта «привод + оболочка СТЛ 07» собраны в разделе Взрывозащищённые электроприводы: серии для воздушных клапанов (LF, NF, SF, LM, NM, SM, RM, GM) и для противопожарных (BLF, BF, BNF, BLE, BNE, BE), 4–40 Н·м. В карточке каждого комплекта — объединённый тех-лист: характеристики привода и паспорт оболочки одним PDF. Оболочку СТЛ 07 можно купить и отдельно, если привод уже установлен.
