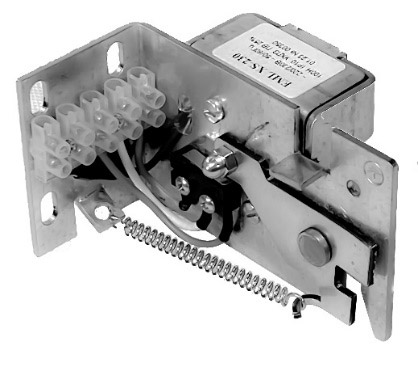

Электромагнитные приводы Нанотек EML XS-230, EML XS-24

Описание EML XS-230, EML XS-24

Электромагнитный замок (Electromagnetic lock, EML) представляет собой пружинный привод с электромагнитной защелкой которая удерживает створку клапана в исходном положении. Назначение: – управление противопожарными клапанами дымоудаления, установленными в системах вентиляции и кондиционирования, и системах противопожарной вентиляции, а также используется в качестве запирающего устройства различных систем.

Характеристики

Принцип действия

При подаче напряжения на катушку электромагнита якорь под действием магнитного поля втягивается и воздействует на исполнительный механизм. Рычаг исполнительного механизма освобождает рычаг концевого выключателя (положение «Откр.») и освобождает зацеп створки клапана.

Клапан открыт.

Взвод исполнительного механизма и возврат якоря в исходное положение, после отключения напряжения, производится под действием створки клапана и взводом рычага исполнительного механизма.

Клапан закрыт
