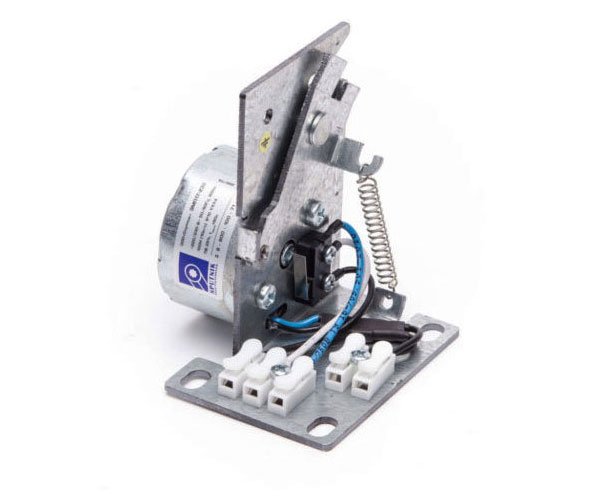

Электромагнитный привод (ЭМП) предназначен для управления клапанами дымоудаления, установленными в системах вентиляции и кондиционирования, и системах противопожарной вентиляции, а также используется в качестве запирающего устройства различных систем.
Принцип действия
При подаче напряжения на катушку электромагнита якорь под действием магнитного поля втягивается и воздействует на исполнительный механизм. Рычаг исполнительного механизма освобождает рычаг концевого выключателя (положение «откр.»). Взвод исполнительного механизма и возврат якоря в исходное положение, после отключения тока, производится под действием створки клапана.
Монтаж
Электромагнитный привод устанавливается через крепежные отверстия 6,5х10,5мм к корпусу клапана. Подключение осуществляется в соответствии со схемой электрических подключений.
| Номинальное напряжение ЭМП17-230, ЭМП17-24 | ~220/230 В~ 50/60 Гц ~/= 24 В |
| Потребляемая мощность (не более) | 30 Вт ~220/230 В~ 50/60 Гц, 350 Вт ~/=24 В |
| Усилие нагрузки на исполнительный механизм (не более) | 100Н (10кгс) |
| Режимы работы по ГОСТ 19264-82 | ПВ 25%, время цикла ≤60 с |
| Класс защиты по ГОСТ 12.2.007.0-75 | 0I |
| Степень защиты корпуса | IP 10 |
| Климатическое исполнение | УХЛ3 |
| Температура окружающей среды | -30°…+60° С |
| Рабочая температура | -25°…+50° С |
| Влажность | 5%…95% без конденсата |
| Техобслуживание | Не требуется |
| Срок службы | 60 000 циклов |
| Масса | (не более) 0,4 кг |
| Гарантия | 24 месяца |
Цена по запросу
Оставьте заявку на обратную связь и мы поможем с подбором необходимого оборудования и с консультацией
