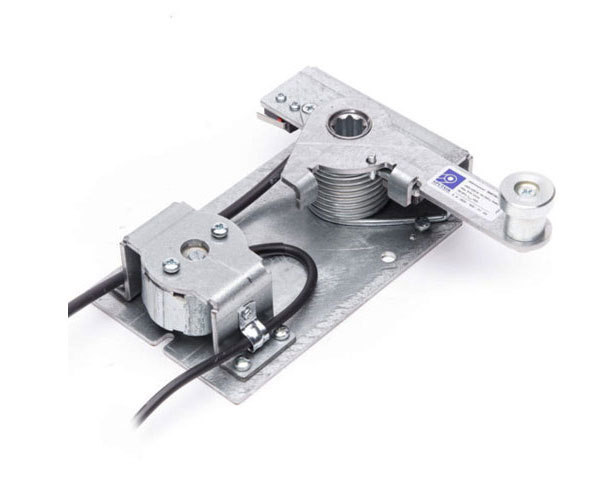

Электромагнитный привод (ЭМП) предназначен для управления клапанами дымоудаления, установленными в системах вентиляции и кондиционирования, и системах противопожарной вентиляции, а также используется в качестве запирающего устройства различных систем.
Принцип действия
Электромагнитный привод устанавливается на вал клапана и закрепляется на клапане винтами и (или) с помощью универсального крепления.
Привод содержит переключатель для индикации положения створки клапана.
При подаче напряжения на катушку электромагнита якорь под действием магнитного поля втягивается и воздействует на исполнительный механизм. Под действием возвратной пружины происходит вращение оси клапана. Взвод исполнительного механизма и возврат якоря в исходное положение, после отключения тока, производится под действием пружины штока фиксатора после взвода пружины при вращении рукоятки по часовой стрелке.
Монтаж
Электромагнитный привод устанавливается на ось клапана и фиксируется к корпусу клапана через крепежные отверстия Ø 7мм
| Номинальное напряжение ЭМП18-230, ЭМП18-24 | ~220/230 В~ 50/60 Гц ~/= 24 В |
| Потребляемая мощность (не более) | 30 Вт ~220/230 В~ 50/60 Гц, 350 Вт ~/=24 В |
| Крутящий момент (не менее) | 4 Нм |
| Усилие нагрузки на исполнительный механизм (не более) | 100Н (10кгс) |
| Режимы работы по ГОСТ 19264-82 | ПВ 25%, время цикла ≤60с |
| Класс защиты по ГОСТ 12.2.007.0-75 | 0I |
| Степень защиты корпуса | IP 10 |
| Климатическое исполнение | УХЛ3 |
| Температура окружающей среды | -30°…+60° С |
| Рабочая температура | -25°…+50° С |
| Влажность | 5%…95% без конденсата |
| Техобслуживание | Не требуется |
| Срок службы | 60 000 циклов |
| Масса | (не более) 1,3 кг |
| Гарантия | 24 месяца |
