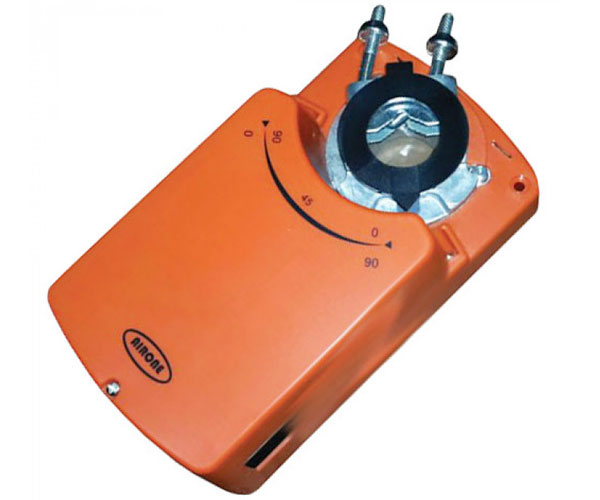

Электроприводы AIRONE VA16F24PI на 24В и крутящим моментом двигателя и пружины в 16Нм предназначены для управления воздушными клапанами и заслонками систем вентиляции.
Привод VA16F24PI ускоренный без пружинного возврата, управление заслонкой осуществляется с помощью электродвигателя. Максимальный размер заслонки клапана до 3.2 м² (площадь заслонки указана ориентировочно, для правильного выбора электропривода используйте информацию от производителя клапана, включая размеры заслонки, исполнение заслонки, наличие уплотнителей, информацию по расходу воздуха и прочие важные условия).
| Модель | VA16F24PI |
| Крутящий момент | 16 Нм |
| Площадь заслонки | 3.2 м² |
| Механическое подключение | круг. шток от ø10 до ø20 мм / кв. шток от 10×10 до 16×16 мм |
| Напряжение | 24 В AC/DC |
| Время срабатывания | 70 – 95 с |
| Частота | 50/60 Гц |
| Управление | 0(2)-10 В/0(4)-20 мА |
| Мощность – во время вращения – в состоянии покоя – расчетная |
12.0 Вт 0.5 Вт 12.0 ВА |
| Подсоединенный кабель | 1 м |
| Класс защиты | III низкое напряжение |
| Угол поворота -настройка |
0~90° 5°~85° (5°настройка) |
| Направление вращения | Переключателем внутри привода |
| Срок службы | 60 000 вращений |
| Уровень звука | макс. 55 дБ(А) |
| Сигнал обратной связи | 0(2)-10В/0(4)-20 мА |
| Вспомогательные переключатели | нет |
| Защита | IP54 |
| Температура окружающей среды | -20°…+50°C |
| Температура хранения | -30°…+60°C |
| Влажность окружающей среды | 5…95% RH без конденсации |
| Ручное управление | Вывод из зацепления с помощью кнопки на корпусе |
| Сертификация | ISO, CE, EAC |
Важно!
– Площадь заслонки указана ориентировочно. Для правильного выбора электропривода нужно учитывать данные производителя заслонки (размеры, исполнение), влияния воздушного потока, условия монтажа.
– PDT (Single-Pole Double-Throw) – однополюсная группа переключающих контактов.
Цена по запросу
Оставьте заявку на обратную связь и мы поможем с подбором необходимого оборудования и с консультацией
