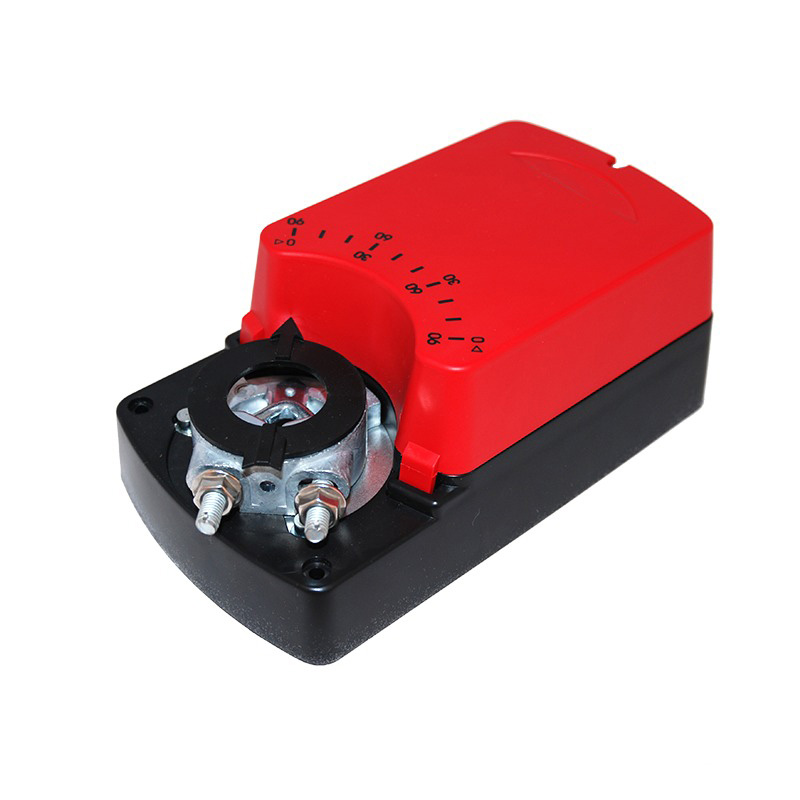

Привод воздушной заслонки DAC-LMC230-24S

Описание

Привод воздушной заслонки DAC-LMC230-24S используется в системах вентиляции и кондиционирования воздуха в составе клапанов притока и или вытяжки воздуха.

Особенности привода DAC-LMC230-24S

Отличительная особенность электропривода DAC-LMC230-24S отсутствие пружинного возврата. Открытие и закрытие привода производятся за счет работы электродвигателя. Из-за данного принципа работы привод относится к группе реверсивных приводов (закрытие происходит за счет работы электродвигателя в обратную сторону – реверс).

Время полного открытия составляет 143 секунды, а закрытия 143 секунды. При этом общее расчетное количество циклов открытия-закрытия составляет 70000 раз.

Технические характеристики привода воздушной заслонки DAC-LMC230-24S

Привод DAC-LMC230-24S обладает усилием 24 Н*м, которое соответствует площади заслонки 6 кв.м. и может использоваться c разными формами и размерами штока:

• Квадратный шток: 6..12 мм
• Круглый шток: 6…16мм

Напряжение питания привода AC 230 В.

Управляющим сигналом привода DAC-LMC230-24S является 2-точечный;3-точечный. Этот важный параметр должен быть учтен при подборе привода для совместной работы с контроллером системы управления ОВК.

Привод DAC-LMC230-24S оснащен 2 дополнительными переключателями, задача которых фиксировать достижение заслонкой крайних положений во время поворота. Данные события передаются на контроллер системы автоматики вентиляции, сообщая, что произошло открытие или закрытие клапана вентиляции.

Привод заранее скомплектован соединительным кабелем размером 1 метр.

Климатические условия работы

Рабочая температура окружающей среды от -30 до +50 , относительная влажность 5-95%.

Класс защиты привода IP54, однако не рекомендуется его размещение под прямым попаданием осадков (например, на корпусе вентиляционной машины, расположенной на крыше здания) без дополнительных климатических кожухов.

Привод DAC-LMC230-24S не обладает степенью взрывозащиты.

Гарантийные обязательства производителя

Гарантия на привод составляет 2 года.
