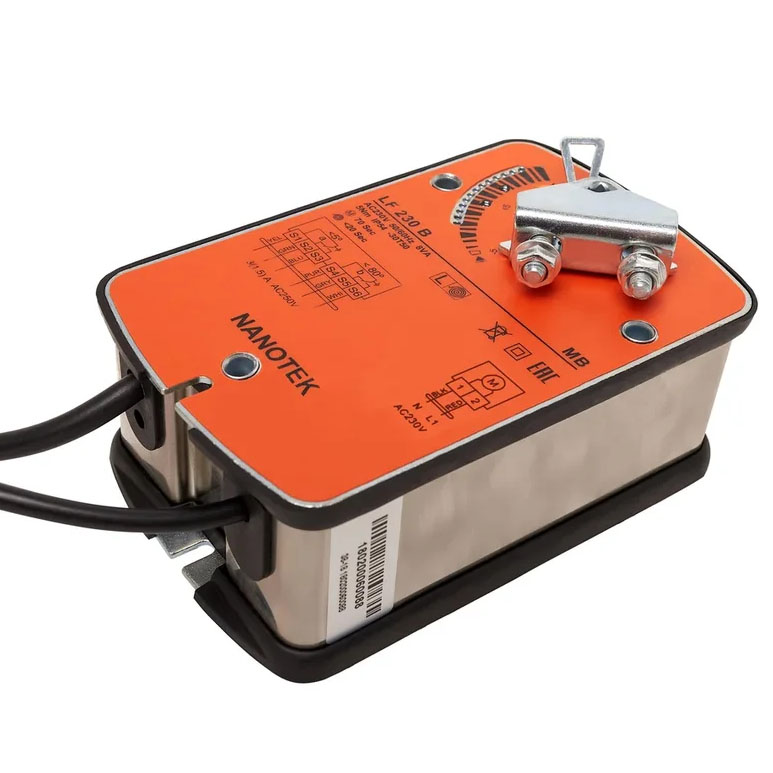

Электропривод Нанотек LF 230 B (5 Нм)

Описание

Привод Нанотек LF 230B имеет пружинный возврат, управление заслонкой осуществляется с помощью электродвигателя и возвратной пружины. Максимальный размер заслонки клапана до 1м² (площадь заслонки указана ориентировочно, для правильного выбора электропривода используйте информацию от производителя клапана, включая размеры заслонки, исполнение заслонки, наличие уплотнителей, информацию по расходу воздуха и прочие важные условия).

Особенности NANOTEK LF 230 B

• Крутящий момент – 5 Нм
• Номинальное напряжение – 230 В
• Управление: 2-хпозиционное (открыто/закрыто)
• Винтовое клеммное соединение
• Возможность выбрать угол поворота
• Наличие вспомогательных переключателей

Принцип действия электропривода: Двигатель переводит заслонку в состояние открыто, параллельно взводится пружина. При обрыве цепи питания, срабатывании термодатчика (актуально для моделей с ТРУ) или сигнала с пульта управления, возвратная пружина закрывает клапан.

LF 230 B имеет два встроенных вспомогательных переключателя (2 SPDT) для сигнализации положения заслонки. Стоит обратить внимание на модель с похожим названием – Нанотек LF 230 B 3.0 – это модель на 3Нм. Это важно знать чтобы сделать правильный выбор.

Аналоги Belimo

Nanotek LF 230B является аналогом электроприводов Belimo LF230-S (4Нм), Dastech AR-05N220S, Lufberg DA05S220S (5Нм), Hoocon DA5FU230-DS (5Nm). По своим технико-эксплуатационным характеристикам модель Nanotek LF 230B имеет те же или близкие по значению параметры и может заменить приведённые модели от Белимо, Дастеч, Люфберг и Хукон.

Комплект поставки

Электропривод – 1 шт., Комплект крепления привода – 1 шт., Упаковка – 1 комплект.

Размеры

Схема подключения

Важно! Чрезмерное усилие при ручном управлении может привести к поломке механизма ручного стопа. Запрещено ручное управление приводом, когда пружина возвращает заслонку клапана.
