Электроприводы регулируют работу приспособлений открывания воздушных заслонок в системах вентиляции. Каждая модель устройства включает в себя качественный зубчатый редуктор и электродвигатель, а также обладает сложной электронной системой регулирования. Небольшие габариты конструкций обеспечивают легкий монтаж в небольшом рабочем пространстве.
Приводы являются оптимальным решением для автоматизации систем вентиляции.
Электропривод без возвратной пружины предназначен для управления воздушными заслонками и клапанами. Класс защиты IP54.
|
Тип привода |
A |
B |
В1 |
C |
Размер вала (оси), мм |
Масса, кг |
|
RWE02-220, RWE02-24 |
116 |
59 |
35 |
65 |
Ø 6…15 / □ 5…10,5 |
0,7 |
|
RWE02-24P |
115 |
59 |
35 |
65 |
Ø 6…15 / □ 5…12 |
0,7 |
|
RWE05-220 |
82 |
59 |
35 |
65 |
Ø 6…15 / □ 5…12 |
0,7 |
|
RWE05-24P |
115 |
59 |
35 |
65 |
Ø 6…15 / □ 5…12 |
0,7 |
|
RWE10-220, RWE10-24P |
136 |
62 |
43 |
85 |
Ø 10…20 / □ 5…14 |
1,0 |
|
RWE20-220 |
155 |
96 |
44 |
66 |
Ø 12…20 / □ 11…14 |
1,2 |
|
Тип привода |
Номинальное напряжение, В |
Крутящий момент, Н·м* |
Площадь заслонки, м²* |
Потребляемая мощность, при вращении/ в состоянии покоя, Вт |
Рабочая температура, °С |
Время срабатывания, с |
Управление |
|
RWE02-220 |
220 |
2 |
<0,4 |
2,0/2,0 |
-30…+50 |
60…90 |
2-х/3-х позиционное |
|
RWE02-24 |
24 |
2,0/2,0 |
|||||
|
RWE02-24P |
24 |
2,0/2,0 |
Плавная регулировка сигналом 0…10 В= |
||||
|
RWE05-220 |
220 |
5 |
<1 |
2,0/2,0 |
-30…+50 |
70…100 |
2-х/3-х позиционное |
|
RWE05-24P |
24 |
2,0/2,0 |
70…100 |
Плавная регулировка сигналом 0…10 В= |
|||
|
RWE10-220 |
220 |
10 |
<2 |
6,0/2,0 |
-30…+50 |
100…120 |
2-х/3-х позиционное |
|
RWE10-24P |
24 |
6,0/2,0 |
100…150 |
Плавная регулировка сигналом 0(2)…10В/ 0(4)-20мА |
|||
|
RWE20-220 |
220 |
20 |
<4 |
8,0/2,0 |
-30…+50 |
70…120 |
2-х/3-х позиционное |
* Площадь заслонки указана справочно. При выборе электропривода необходимо учитывать также величину необходимого крутящего момента.

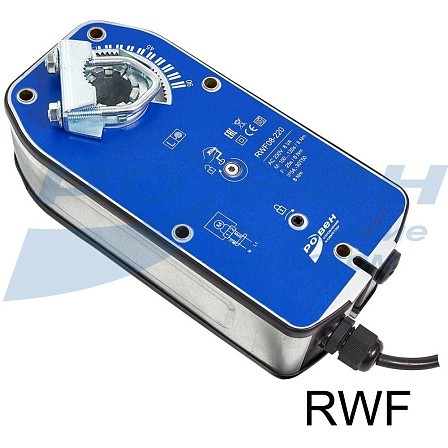

Электроприводы разработаны для применения в системах отопления, вентиляции и кондиционирования. Выполняют охранные функции, предназначены, например, для защиты от замораживания. Класс защиты IP54.
|
Тип привода |
A |
B |
C |
Размер вала (оси), мм |
Масса, кг |
|
RWF03-24 |
116 |
84 |
76 |
Ø 13 |
0,93 |
|
RWF03-220 |
0,93 |
||||
|
RWF03-220S |
0,93 |
||||
|
RWF05-220, RWF05-220S |
156 |
84 |
98 |
Ø 19 |
1,52 |
|
RWF05-24 |
156 |
84 |
98 |
Ø 10…16 / □ 7…11 |
1,8 |
|
RWF08-220, RWF08-220S |
203 |
81,3 |
100 |
Ø 10…20 / □ 7…14 |
2,2 |
|
Тип привода |
Номинальное напряжение, В |
Крутящий момент, Н·м* |
Площадь заслонки, м²** |
Потребляемая мощность, при вращении/ в состоянии покоя, Вт |
Рабочая температура, °С |
Время срабатывания, с |
Управление |
|
RWF03-24 |
220 |
3 |
<0,6 |
7,2/1,2 |
-30…+50 |
25…35 |
2-х позиционное |
|
RWF03-220 |
|||||||
|
RWF03-220S* |
|||||||
|
RWF05-220 |
220 |
5 |
<1,0 |
4,2/2,5 |
-30…+50 |
50…70 |
2-х позиционное |
|
RWF05-220S* |
220 |
4,2/2,5 |
|||||
|
RWF05-24 |
24 |
7,2/2,5 |
|||||
|
RWF08-220 |
220 |
8 |
<1,5 |
8,0/5,5 |
-30…+50 |
70…90 |
2-х позиционное |
|
RWF08-220S* |
220 |
8,0/5,5 |
* S – вспомогательный SPDT выключатель (для RWF03-220S, RWF05-220S: 1 вспомогательный регулируемый SPDT выключатель; для RWF08-220S: 1 фиксированный и 1 регулируемый SPDT вспомогательные выключатели).
** Площадь заслонки указана справочно. При выборе электропривода необходимо учитывать также величину необходимого крутящего момента.
Электроприводы без возвратной пружины предназначены для управления противопожарными клапанами и клапанами дымоудаления. Класс защиты IP54.
|
Тип привода |
A |
B |
C |
Размер вала, мм |
Масса, кг |
|
RLE10-24S |
156 |
59 |
98 |
□ 12 |
1,8 |
|
RLE10-220S |
156 |
59 |
98 |
□ 12 |
1,9 |
|
Тип привода |
Номинальное напряжение, В |
Крутящий момент, Н·м* |
Площадь заслонки, м²* |
Потребляемая мощность, при вращении/ в состоянии покоя, Вт |
Рабочая температура, °С |
Время срабатывания, с |
Управление |
|
RLE10-24S |
24 |
10 |
<2,0 |
7,2/2,5 |
-30…+50 |
30 |
3-х позиционное |
|
RLE10-220S |
220 |
4,2/2,5 |
-30…+50 |
30 |
3-х позиционное |
* Площадь заслонки указана справочно. При выборе электропривода необходимо учитывать также величину необходимого крутящего момента.
Электроприводы с возвратной пружиной предназначены для управления противопожарными клапанами. В случае необходимости электропривод возвращается в защитное положение под действием возвратной пружины при отключении электропитания. Класс защиты IP54.
|
Тип привода |
A |
B |
C |
Размер вала, мм |
Масса, кг |
|
RLF03-24S |
130 |
58 |
78 |
□ 12 |
1,8 |
|
RLF03-220S |
130 |
58 |
78 |
□ 12 |
1,9 |
|
RLF05-24S |
156 |
59 |
98 |
□ 12 |
1,8 |
|
RLF05-220S |
156 |
59 |
98 |
□ 12 |
1,9 |
|
Тип привода |
Номинальное напряжение, В |
Крутящий момент, Н·м* |
Площадь заслонки, м²* |
Потребляемая мощность, при вращении/ в состоянии покоя, Вт |
Рабочая температура, °С |
Время срабатывания, с |
Управление |
|
RLF03-24S |
24 |
3 |
<0,6 |
7,0/2,5 |
-30…+50 |
25…35 (Возвратная пружина <12) |
2-х позиционное |
|
RLF03-220S |
220 |
4,2/2,5 |
-30…+50 |
2-х позиционное |
|||
|
RLF05-24S |
24 |
5 |
<1,0 |
7,0/2,5 |
-30…+50 |
50…70 (Возвратная пружина <20) |
2-х позиционное |
|
RLF05-220S |
220 |
4,2/2,5 |
-30…+50 |
2-х позиционное |
* Площадь заслонки указана справочно. При выборе электропривода необходимо учитывать также величину необходимого крутящего момента.
Цена по запросу
Оставьте заявку на обратную связь и мы поможем с подбором необходимого оборудования и с консультацией
