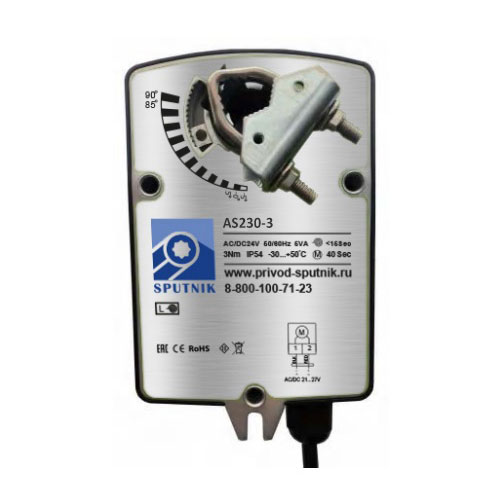

Электроприводы SPUTNIK AS230-3

Описание

Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений.

Характеристики

• Электропривод с возвратной пружиной.
• Напряжение питания 230 В
• Управление воздушными клапанами площадью до 0,6 м²
• Крутящий момент 3 Нм
• Возможно взрывозащищенное исполнение.

Принцип действия
При подаче напряжения питания вал привода приводит створку клапана в рабочее положение и одновременно взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине, возвращает створку клапана в охранное положение.

Монтаж
Электропривод легко устанавливается непосредственно на вал створки клапана круглого сечения 7…12 мм или квадрат 6…9 мм с помощью универсального крепежного хомута и закрепляется с помощью специального фиксатора. К корпусу клапана электропривод крепится при помощи универсальной крепежной пластины или на клепку.

Сигнализация положений для AS230-3
Два регулируемых вспомогательных переключателя поставляются по запросу. Промежуточное положение определяется по механическому указателю.

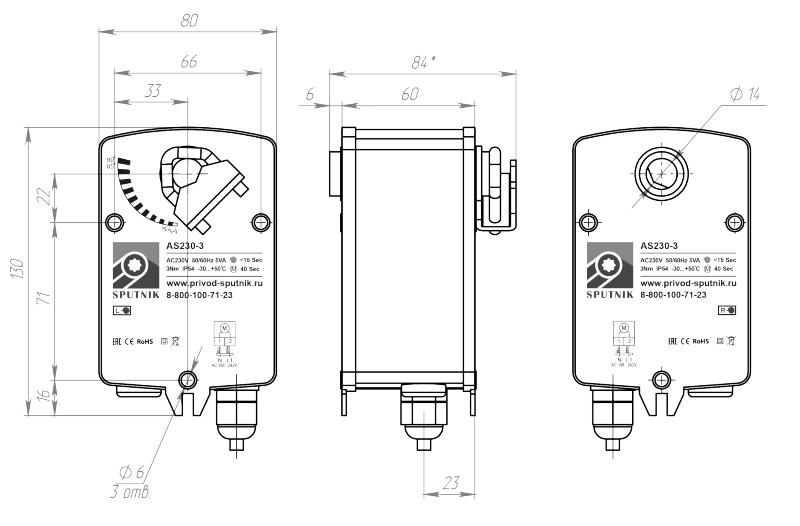

Схема
