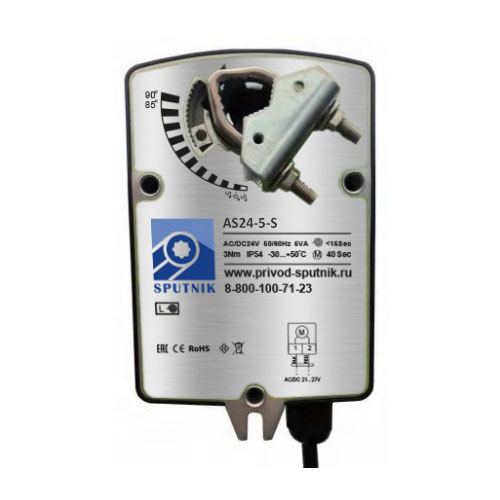

Электроприводы SPUTNIK AS24-5-S

Описание

Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений.

Характеристики

• Электропривод с возвратной пружиной.
• Напряжение питания 24 В
• Управление воздушными клапанами площадью до 0,8 м²
• Крутящий момент 5 Нм
• Возможно взрывозащищенное исполнение.
• Вспомогательный переключатель.

Принцип действия
При подаче напряжения питания вал привода приводит створку клапана в рабочее положение и одновременно взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине, возвращает створку клапана в охранное положение.

Монтаж
Электропривод легко устанавливается непосредственно на вал створки клапана 8…16 мм с помощью универсального крепежного хомута и закрепляется с помощью специального фиксатора. К корпусу клапана электропривод крепится при помощи универсальной крепежной пластины или на клепку.

Сигнализация положений для AS24-5-S
Электропривод содержит встроенный переключатель для сигнализации положения створки при углах поворота на 5° или 85°. Промежуточное положение определяется по механическому указателю.

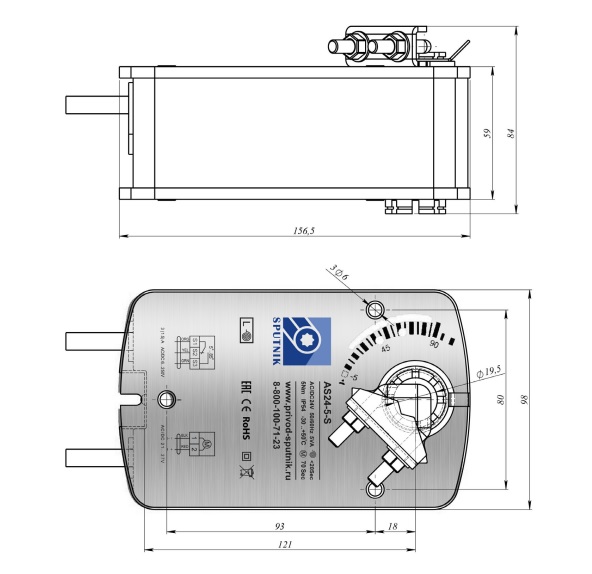

Схема
