Электропривод AIRS BLE230A

• Назначение приводаДля противопожарных клапанов
• Крутящий момент10
• Наименование приводаBLE
• Возвратная пружинаНет
• НапряжениеAC 230В

Описание

При подаче питания происходит вращение вала электропривода к положениям \nоткрыто или закрыто. При прекращении подачи питания вал сохраняет свое положение.

Монтаж

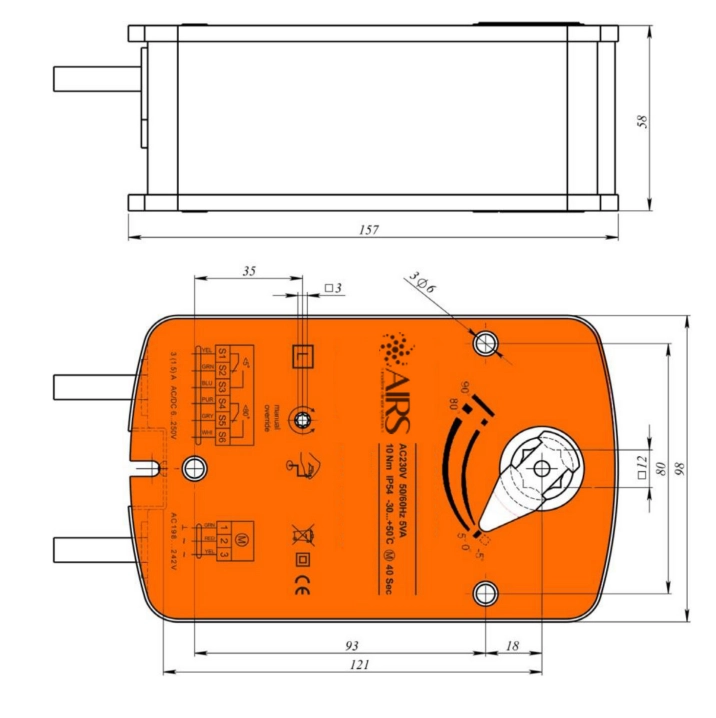

Электропривод устанавливается на клапан с квадратным приводным валом размером 12 мм и закрепляется через крепежные отверстия ø6 мм к корпусу клапана

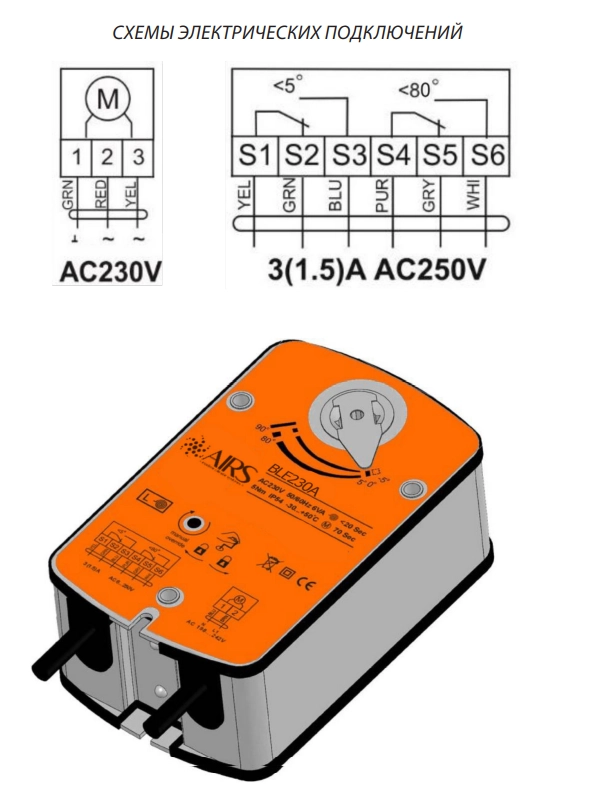

Сигнализация положений

Электропривод содержит два встроенных переключателя для сигнализации положения створки при углах поворота на 5° и 80° Промежуточное положение определяется по механическому указателю.

Ручное управление

Возможно ручное управление приводом, а также фиксирование его в любом положении. Управление осуществляется прилагаемым в комплекте ключом.

Характеристики

Номинальное напряжение		230 В~ 50…60 Гц
Диапазон номинального напряжения		207…253 В~
\n Потребляемая мощность	при движении	5 Вт
	в покое	1 Вт
	расчетная мощность	10,5 ВА
\n Соединительный кабель	двигателя	1 м
	концевого переключателя	1 м
Вспомогательные переключатели		3 (1,5) А, 230 В
Крутящий момент		Min 15 Нм при ном. напряжении
Точки переключения		5°...80°
Направление поворота		Выбирается установкой L/R
Угол поворота		0°...90° (-5°…90° механически)
Время поворота двигателя		40 сек.
Индикация положения		Механическая - указатель
Класс защиты		III низкое напряжение
Степень защиты корпуса		IP 54
Уровень шума		макс. 50 дБ
Температура окружающей среды		-30°…+60° С
Рабочая температура		-30°…+50° С
Влажность		5%...95% без конденсата
Техобслуживание		Не требуется
Срок службы		60 000 циклов
