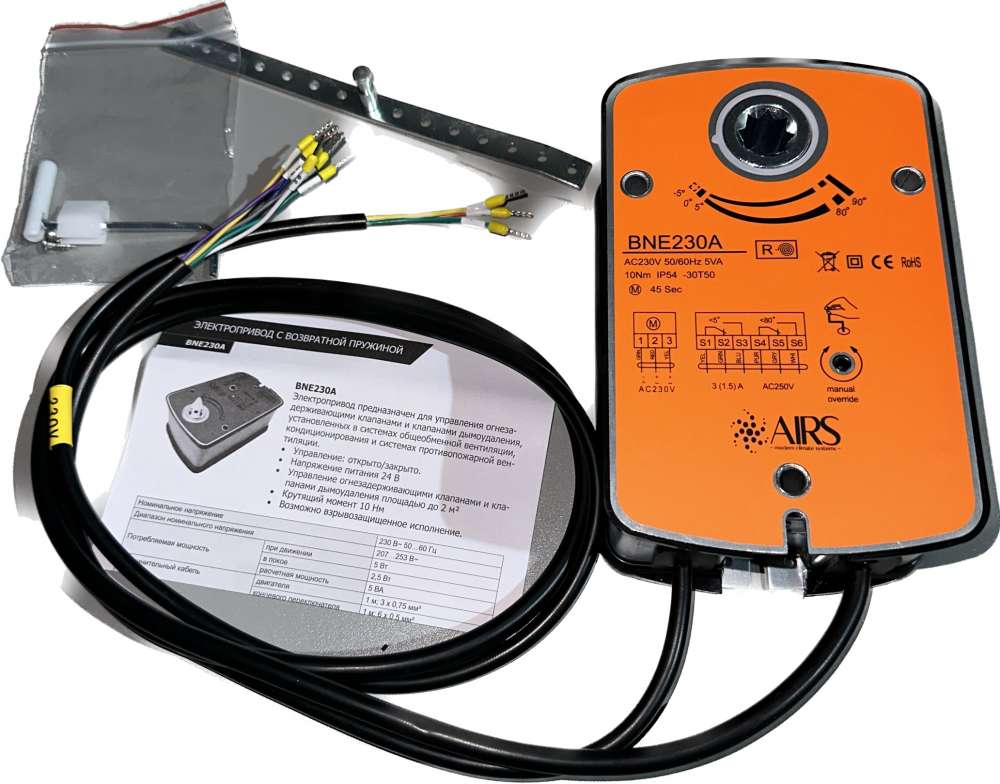

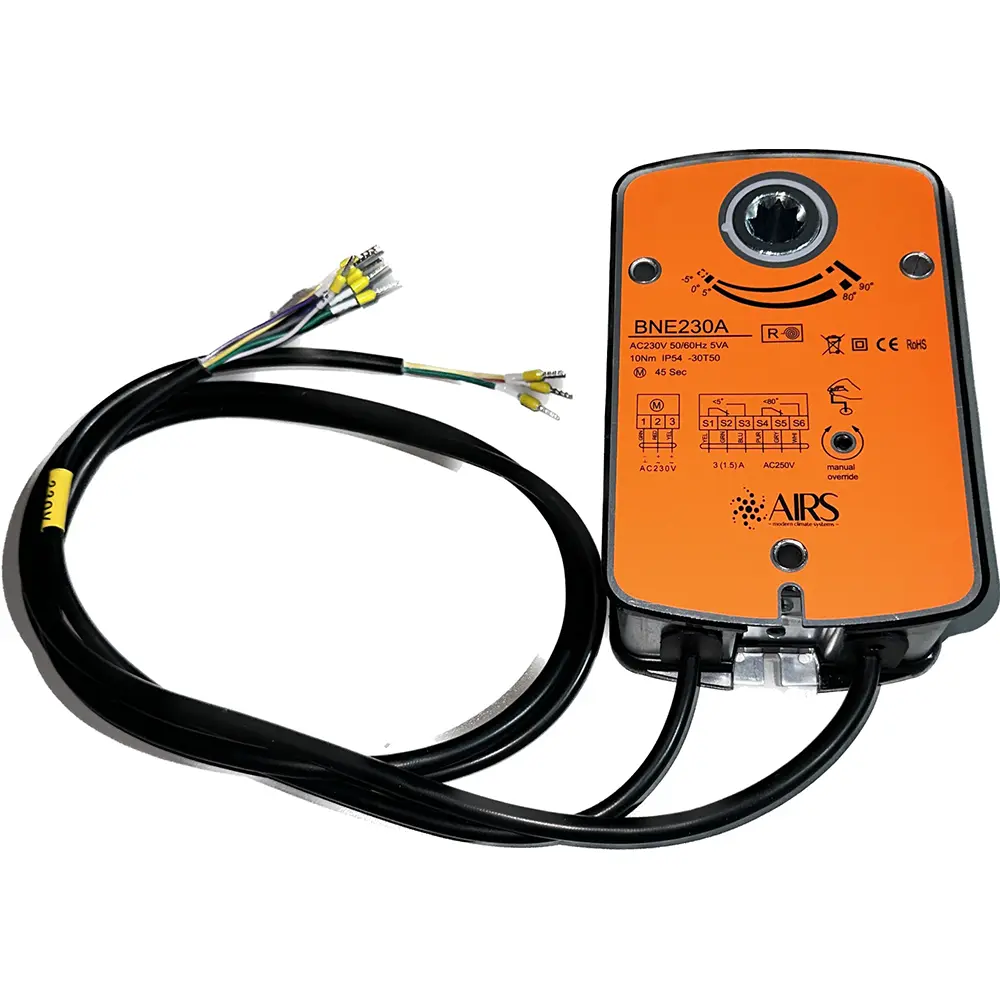

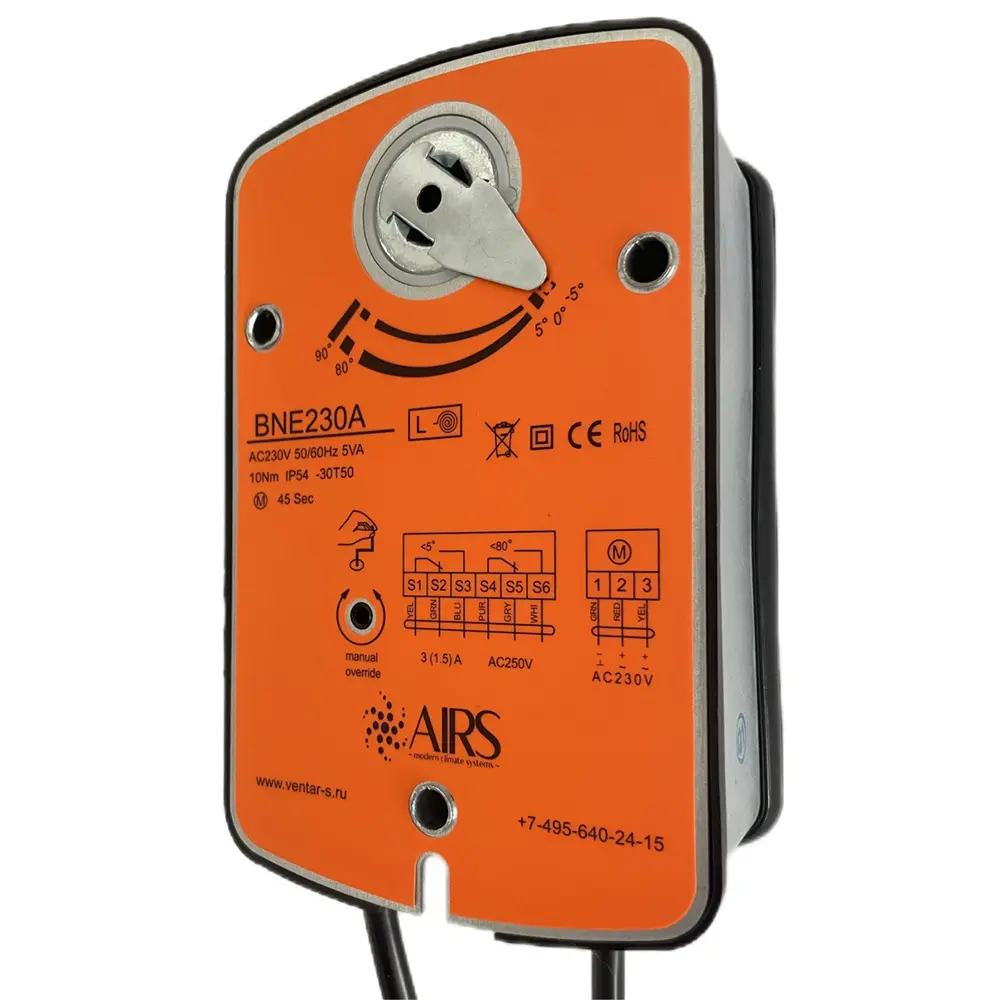

Электропривод AIRS BNE230A

Скачать документацию / 1 535 Кб

Электроприводы AIRS BNE230A специально разработаны для оперативного управления клапанами безопасности различных размеров по противопожарной защите. В случае необходимости электропривод возвращается в исходное положение под действием возвратной пружины при отключении электропитания либо при срабатывании термодатчика.
  • Назначение приводаДля противопожарных клапанов
  • Крутящий момент10
  • Наименование приводаBNE
  • Возвратная пружинаНет
  • НапряжениеAC 230В

Принцип действия

При подаче питания происходит вращение вала электропривода к положениям \nоткрыто или закрыто. При прекращении подачи питания вал сохраняет свое положение.

Монтаж

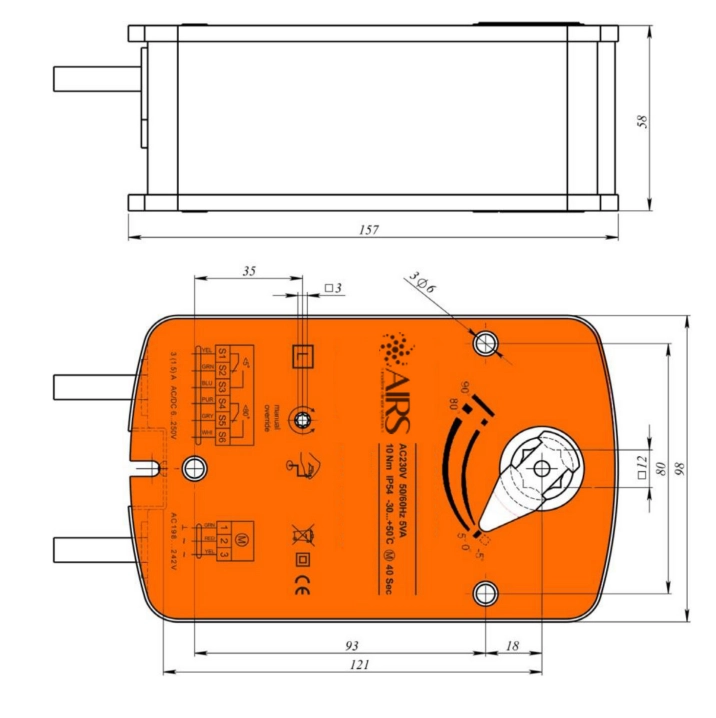

Электропривод устанавливается на клапан с квадратным приводным валом размером 12 мм и закрепляется через крепежные отверстия ø6 мм к корпусу клапана

Сигнализация положений

Электропривод содержит два встроенных переключателя для сигнализации положения створки при углах поворота на 5° и 80° Промежуточное положение определяется по механическому указателю.

Ручное управление

Возможно ручное управление приводом, а также фиксирование его в любом положении. Управление осуществляется прилагаемым в комплекте ключом.

Номинальное напряжение 230 В~ 50…60 Гц
Диапазон номинального напряжения 207…253 В~
\n
Потребляемая мощность
 при движении 5 Вт
в покое 2,5 Вт
расчетная мощность 5 ВА
\n

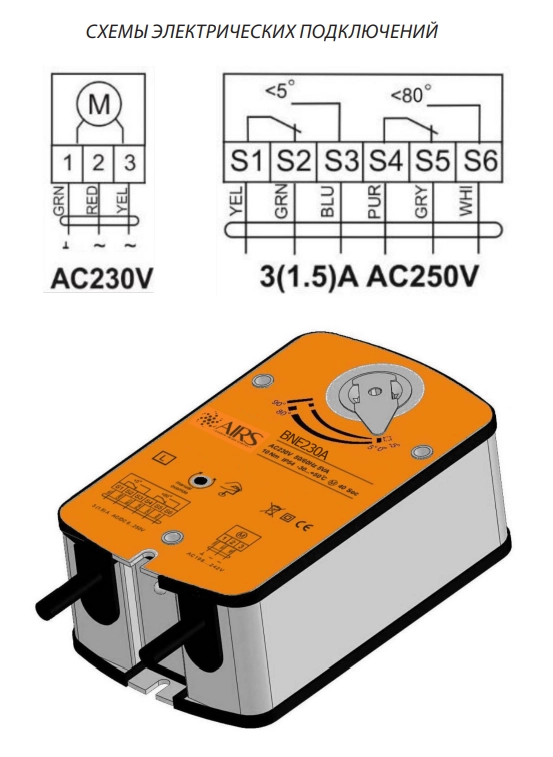

Соединительный кабель
 двигателя 1 м; 3 х 0,75 мм²
концевого переключателя 1 м; 6 х 0,5 мм²
Вспомогательные переключатели 3(1.5) А, АС 250 В
Крутящий момент Min 10 Нм при ном. напряжении
Точки переключения 5°...80°
Направление поворота Выбирается установкой L/R
Угол поворота 0°...90° (-5°…90° механически)
Время поворота двигателя 40 сек.
Индикация положения Механическая - указатель
Класс защиты II (все изолировано)
Степень защиты корпуса IP 54
Уровень шума макс. 50 дБ
Температура окружающей среды -30°…+60° С
Рабочая температура -30°…+50° С
Влажность 5%...95% без конденсата
Техобслуживание Не требуется
Срок службы 60 000 циклов
Вес (не более) 1,75 кг

Цена по запросу
