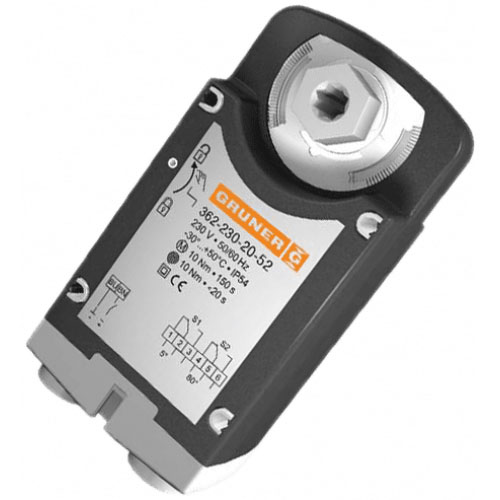

Реверсивный электропривод Gruner 362-024-20-S2 без возвратной пружины на 20Нм предназначен для управления противопожарными нормально закрытыми (огнезадерживающими) и дымовыми клапанами средних и больших размеров, которые установлены в системах дымоудаления, общеобменной, местной и технологической вентиляции.
Сервопривод Gruner 362-024-20-S2 устанавливается на прямоугольный шток клапана от 10х10мм до 14х14мм и регулирует положение заслонки в положение «открыто» или «закрыто».
| Серия Gruner | 362-024-20-S2 |
| Крутящий момент | 20 Нм |
| Размер заслонки | до 3 м² |
| Направление вращения | задается при монтаже |
| Управление | 2-хпозиционное (открыто/закрыто) |
| Ручное управление | есть |
| Точка срабатывания | 5°/80° |
| Угол вращения | 100° |
| Рабочий угол поворота | -5°…+95° |
| Время срабатывания двигателя | 60 сек /90° |
| Уровень шума двигателя | <60 дБ(А) |
| Индикация положения | механически, указатель |
| Вспомогательный переключатель | 2×SPDT (AgAu) |
| Нагрузка | 1 мA…5(2,5) A, 5…250 В= |
| Номинальное напряжение | AC/DC 24В 50/60Hz |
| Номинальный диапазон напряжения | AC/DC 19…29 В |
| Потребляемая мощность | 4Вт (работа) / 1.5Вт (удержание) / 7 ВА |
| Подключение двигателя | кабель 0.9м 2×0,75 мм² (без галогенов) |
| Подключение вспомогательных переключателей | кабель 0.9м 6×0,75 мм² (без галогенов) |
| Класс защиты | Ⅲ (безопасное низкое напряжение) |
| Уровень защиты | IP54 |
| Ресурс | >60 000 циклов (-5°…+95°…-5°) |
| Тестовое импульсное напряжение | 0.8 кВ |
| Температура эксплуатации | -30°…+50°С |
| Температура хранения | -30°…+85° С |
| Относительная влажность | 5…95%, без конденсации |
| Обслуживание | не требуется |
| Размеры привода | 193×96×60 мм |
| Размер соединения вала | 8 mm (8F8) 10 mm (8F10) 12 mm (8F12) 14 mm (8F14) |
| Вес | 1.7 кг |
Цена по запросу
