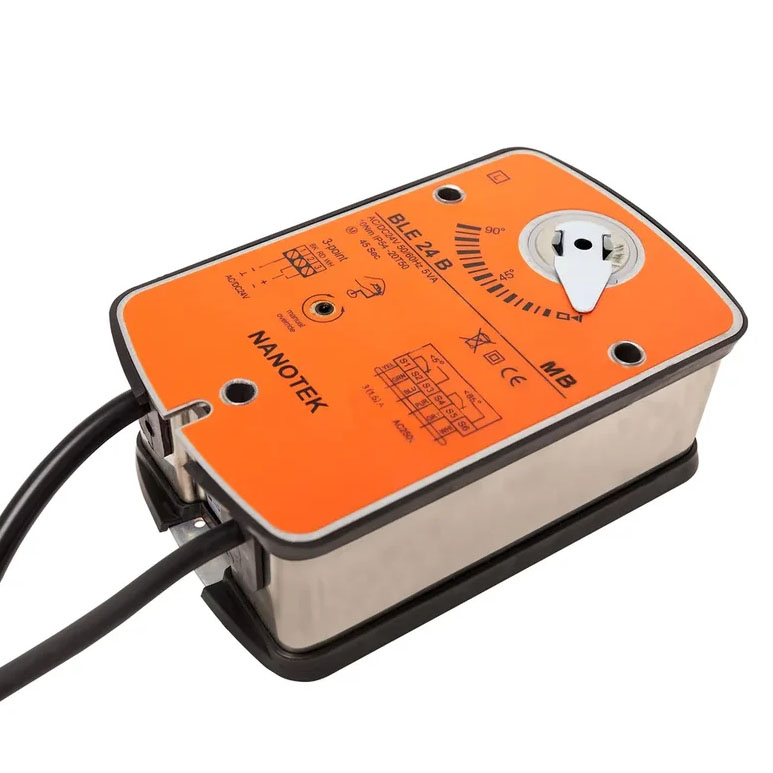

Электропривод Нанотек BLE 24 B (15 Нм)

Описание

Электропривод Nanotek BLE 24 B 15Нм на 24В и крутящим моментом двигателя в 10Нм предназначены для управления противопожарными нормально-закрытыми (НЗ) и дымовыми клапанами, которые установлены в системах вентиляции для удаления дыма из помещения.

Привод Нанотек BLE 24B 15Нм не имеет пружинный возврат, управление заслонкой осуществляется с помощью электродвигателя. Максимальный размер заслонки клапана до 1.5м² (площадь заслонки указана ориентировочно, для правильного выбора электропривода используйте информацию от производителя клапана, включая размеры заслонки, исполнение заслонки, наличие уплотнителей, информацию по расходу воздуха и прочие важные условия).

Особенности НАНОТЕК BLE 24B 15НМ

• Крутящий момент – 15 Нм
• Номинальное напряжение – 24 В
• Управление: 2/3-хпозиционное (открыто/закрыто)
• Винтовое клеммное соединение
• Возможность выбрать угол поворота
• 2 SPDT (два вспомогательных переключателя)

Nanotek BLE24B подключается к сети 24В, для подключения к сети 220В есть аналогичный сервопривод на 230В – Nanotek BLE230B. Для клапанов большего размера есть аналогичная модель на 15Нм (подключение к сети 230В) – Нанотек BLE230B 15.

Аналоги Belimo

Nanotek BLE 24B 15Нм является аналогом электроприводов Belimo BLE24 (15Нм), Dastech FS-10N24S, Vilmann TASA1-10S (10Нм), Lufberg FS10N24S (10Нм), Hoocon SA10MU24-DS (10Nm). По своим технико-эксплуатационным характеристикам модель Нанотек BLE 24 B MB имеет теже или близкие по значению параметры и может заменить приведёные модели от Белимо, Дастеч, Вилманн, Люфберг и Хукон.

Комплект поставки

Электропривод – 1 шт., Ключ для ручного управления/тестирования привода – 1 шт., Монтажная планка – 1 шт., Руководство по монтажу – 1 экз., Упаковка – 1 комплект.

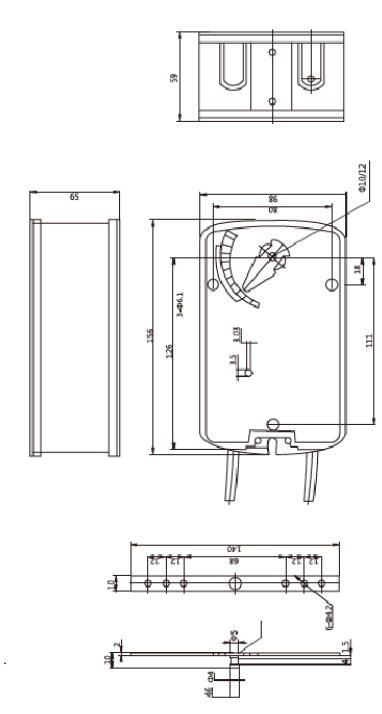

Размеры

Схема подключения
