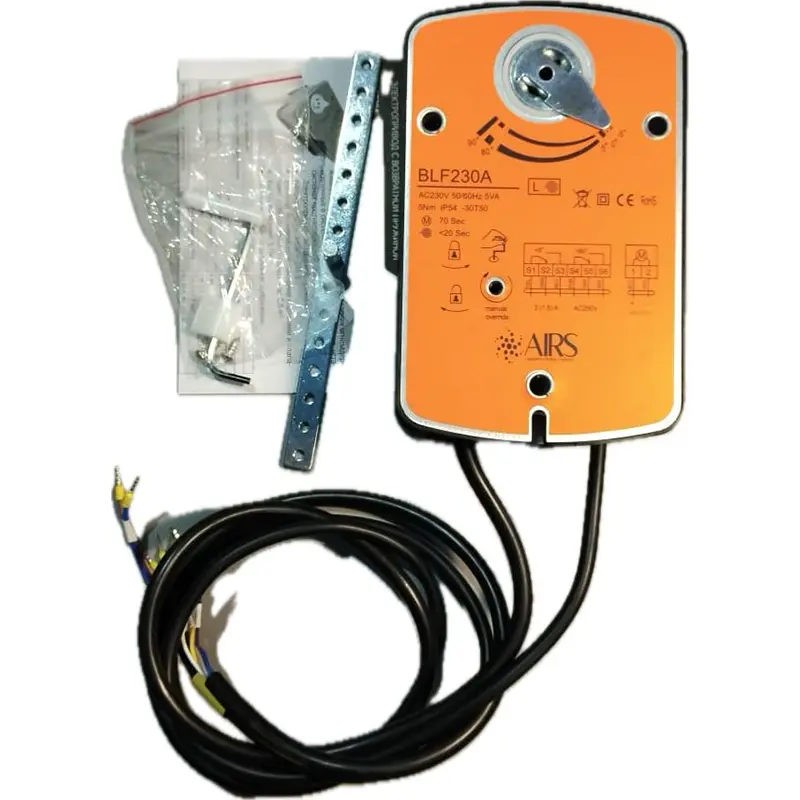

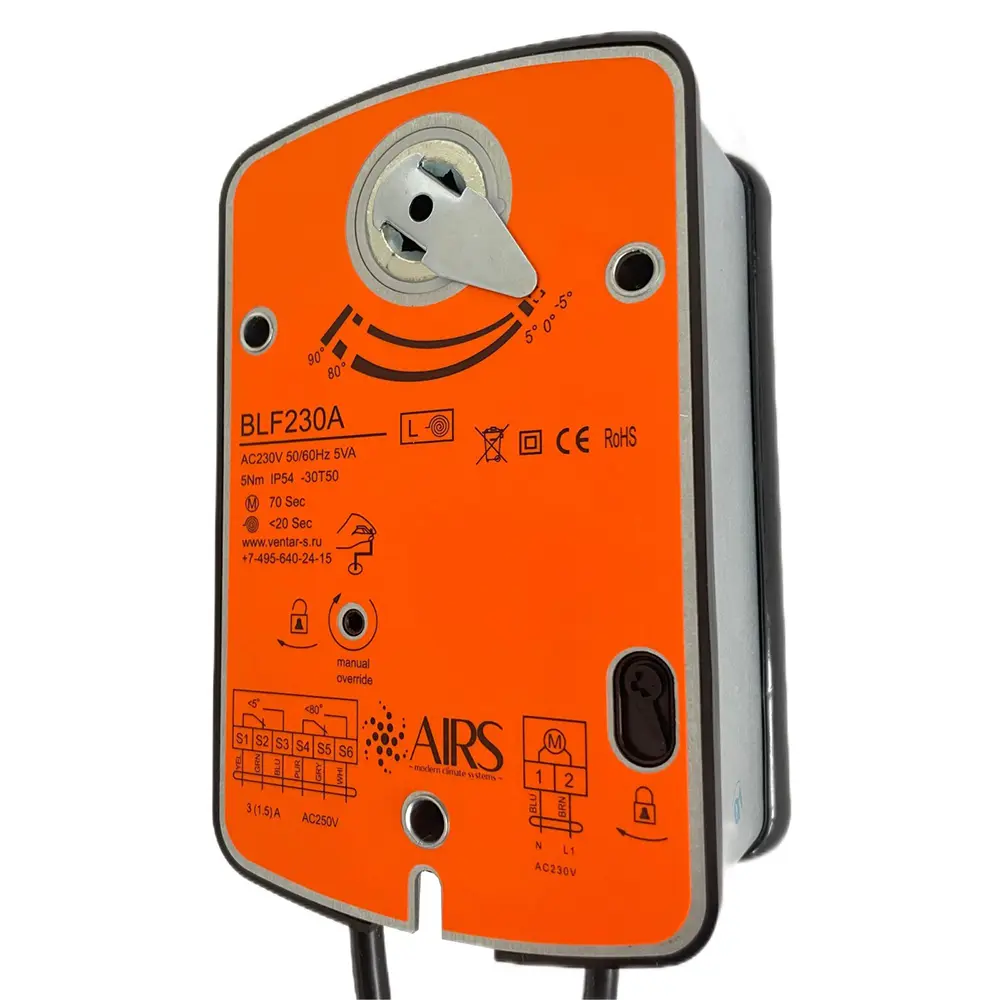

Электропривод AIRS BLF230A

Скачать документацию / 1 586 Кб

Электроприводы AIRS BLF230A специально разработаны для оперативного управления клапанами безопасности различных размеров по противопожарной защите. В случае необходимости электропривод возвращается в исходное положение под действием возвратной пружины при отключении электропитания либо при срабатывании термодатчика.
  • Назначение приводаДля противопожарных клапанов
  • Крутящий момент5
  • Наименование приводаBLF
  • Возвратная пружинаДа
  • НапряжениеAC 230В

Принцип действия

При подаче напряжения питания вал привода приводит створку клапана в рабочее \nположение и одновременно взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине, возвращает створку клапана в охранное \nположение.

Монтаж

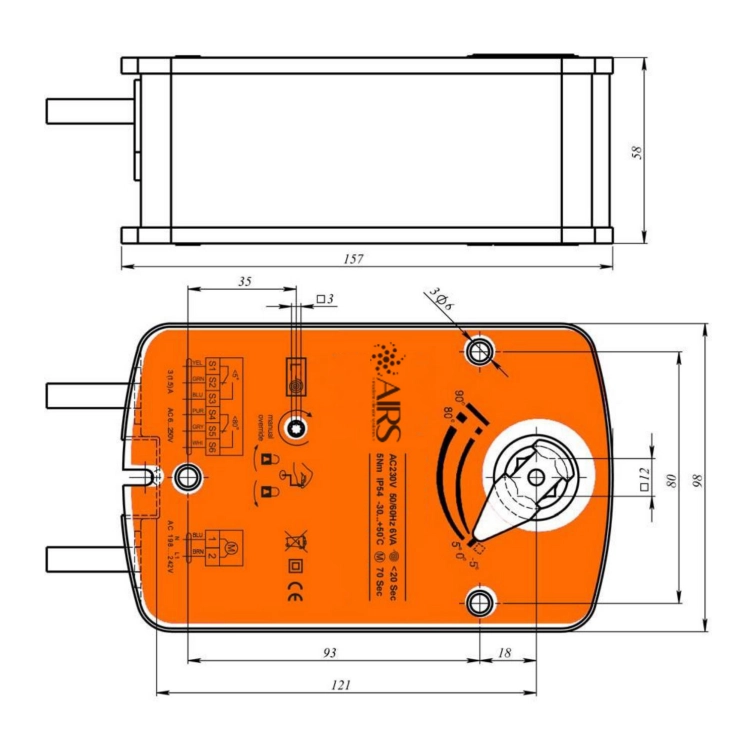

Электропривод устанавливается на клапан с квадратным приводным валом размером 12 мм и закрепляется через крепежные отверстия ø6 мм к корпусу клапана

Сигнализация положений

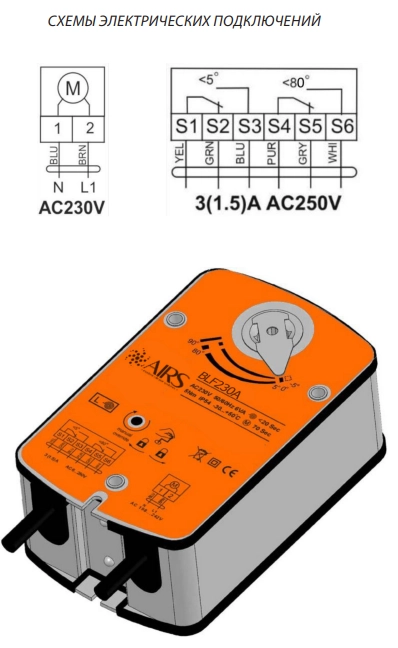

Электропривод содержит два встроенных переключателя для сигнализации положения створки при углах поворота на 5° и 80° Промежуточное положение определяется по механическому указателю.

Ручное управление

Возможно ручное управление приводом, а также фиксирование его в любом положении. Разблокировка осуществляется либо вручную, либо автоматически при \nподаче питания на привод. Управление осуществляется прилагаемым в комплекте ключом.
Номинальное напряжение 220/230 В~ 50/60 Гц
Диапазон номинального напряжения 207…253 В~
\n
Потребляемая мощность
 при движении 6 Вт
при удержании 2,5 Вт
расчетная мощность 6 ВА
\n

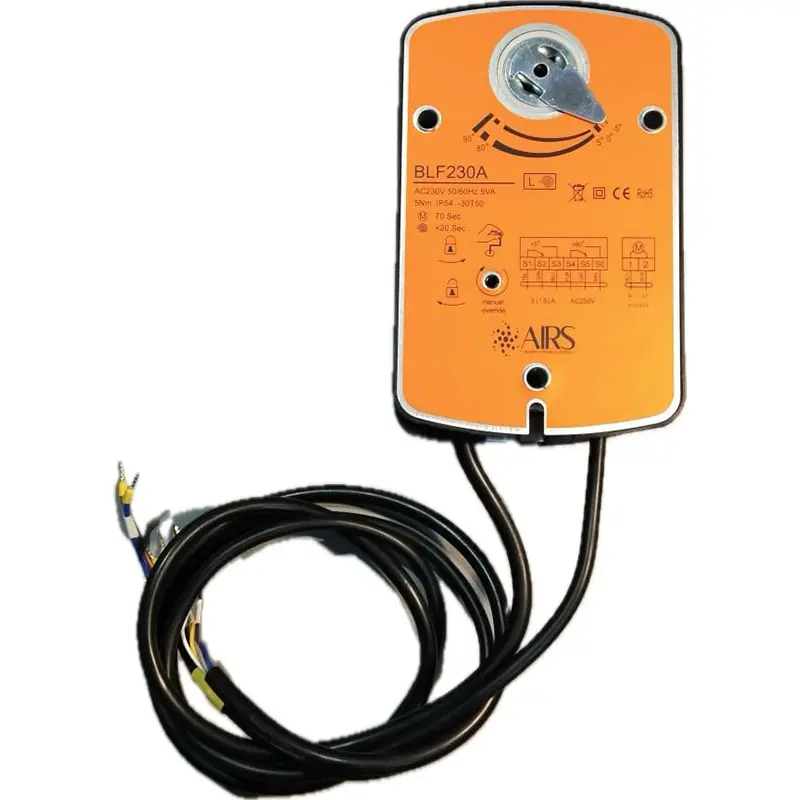

Соединительный кабель двигателя
 двигателя 1 м; 2 х 0,75 мм²
концевого переключателя 1 м; 6 х 0,5 мм²
Вспомогательный переключатель 3(1.5) А, АС 250 В
\n
Крутящий момент
 двигателя Min 5 Нм при ном. напряжении
пружины Min 5 Нм
Точки переключения 5°...80°
Направление поворота Выбирается установкой L/R
Угол поворота 0°...90° (0°…95° механически)
\n
Время поворота
 двигателя 70 сек.
пружины ≤ 20 сек.
Индикация положения Механическая - указатель
Класс защиты II (все изолировано)
Степень защиты корпуса IP 54
Уровень шума макс. 45 дБ
Температура окружающей среды -30°…+60° С
Рабочая температура -30°…+50° С
Влажность 5%...95% без конденсата
Техобслуживание Не требуется
Срок службы 60 000 циклов
Вес (не более) 1,9 кг
