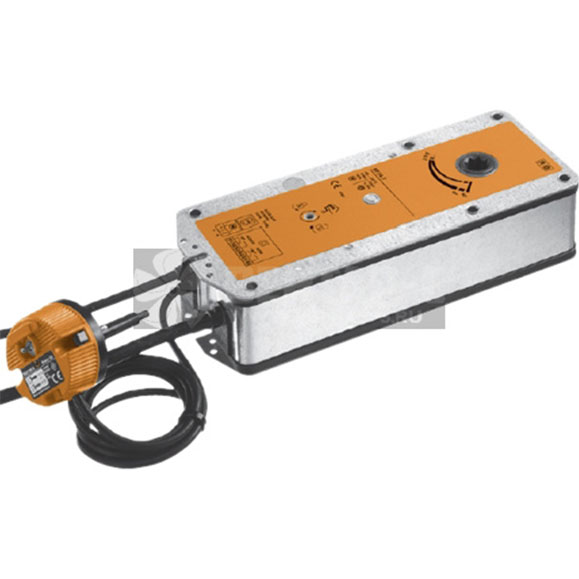

Электропривод Belimo BF24-T (18 Нм)

Описание

Принцип действия. При перемещении привода в нормальное рабочее положение взводится возвратная пружина. При прекращении подачи питания Энергия, запасенная в пружине, возвращает заслонку в охранное положение.

Термовыключатель BAE72B-S. Термовыключатель Tf1 срабатывает, если температура окружающей среды превышает 72°С. Заменяемый термовыключатель Tf2/Tf3 срабатывает, если температура воздуховода превышает 72°С. Оба устройства вызывают постоянное отключение электропитания так, что включение электропривода уже невозможно.
Светодиод светится в случае:
– на привод подается электропитание;
– температура окружающей среды ниже температуры перегорания плавкой вставки;
– кнопка тестирования нажата.
Примечание: Tf1 нельзя перенастраивать или изменять.

Сигнализация положений. Привод BF… содержит два фиксированных микропереключателя для сигнализации конечных положений клапана.
Промежуточное положение заслонки клапана определяется по механическому указателю на электроприводе.

Ручное управление. Возможно ручное управление заслонкой, а также фиксирование ее в любом положении. Разблокировка осуществляется либо вручную, либо автоматически при подаче питания на привод.

Замечания по безопасности Belimo BF24-T

• Не разрешается применение электропривода в областях, выходящие за рамки указанные в спецификации, особенно для применения на воздушных суднах.
• Данный электропривод устанавливается на клапан только на заводе-изготовителе. Завод-изготовитель несет полную ответственность за работоспособность клапана.
• Устройство может быть вскрыто только на заводе-изготовителе. Оно не содержит частей, которые могут быть переустановлены или отремонтированы эксплуатационными службами.
• Кабель не может быть отсоединен от устройства.
• Устройство содержит электрические и электронные компоненты, в связи с чем недопустима утилизация вместе с бытовыми отходами. Необходимо соблюдать все действующие правила и инструкции, относящиеся к данной конкретной местности.
