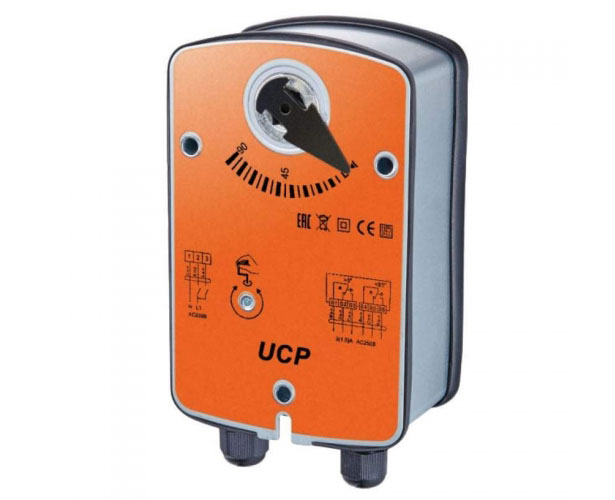

Электропривод UCP UB-24-05 2-х позиционный с возвратной пружиной

Скачать документацию / 3 655 Кб

Электроприводы UCP для управления заслонками, специально разработаны для противопожарных нормально- открытых клапанов различных размеров.
  • Назначение приводаДля противопожарных клапанов
  • Крутящий момент5
  • Наименование приводаUB
  • Возвратная пружинаДа
  • НапряжениеAC/DC 24В
  • Наличие термодатчикаНет

Описание

Электропривод противопожарный с возвратной пружиной UCP UB-24-05 предназначен для управления клапанами в системах кондиционирования и вентиляции. Корпус прибора и ступица привода изготовлены из оцинкованной стали.
Преимущества

  • Ступица привода из стали;
  • Корпус привода выполнен из оцинкованной стали;
  • Ручное управление;
  • Специальное крепление кабеля на корпусе;
  • Мотор RK-370CA собирается по лицензии совместно с японской компанией MABUCHI MOTOR – известным японским производителем;
  • Стальная пружина;
  • Высокое качество компонентов редуктора;
  • Стальные полевые втулки.

Технические характеристики

Модель привода UB-24-05
Момент вращения пружины 5 Нм
Время срабатывания 50 … 70 сек/< 20 сек
Размер заслонки до 1 м²
Напряжение питания AC/DC 24 V
Частота тока 50 … 60 Гц
Мощность:
при движении
в коническом положении
расчетная		 4,8 Вт
2,4 Вт
10,0 ВА
Нагрузка вспом. переключателей 3 (1,5) А/ АС 250 V
Клас защиты III (низковольтные напряжения)
Управление 2-х позиционное (открыть / закрыть)
Угол вращения 90° (95° механически)
Ограничение угла поворота 5°… 85° с шагом 5°
Ресурс работы 60 ООО циклов
Уровень шума пружины < 45 дБ(А)
Индикация положения механический указатель
Степень защиты IP54
Рабочая температура -20° … +50° С
Температура хранения -30° … +60° С
Относительная влажность 5% … 95% rH без конденсации
Обслуживание не требуется
Вес 2 кг

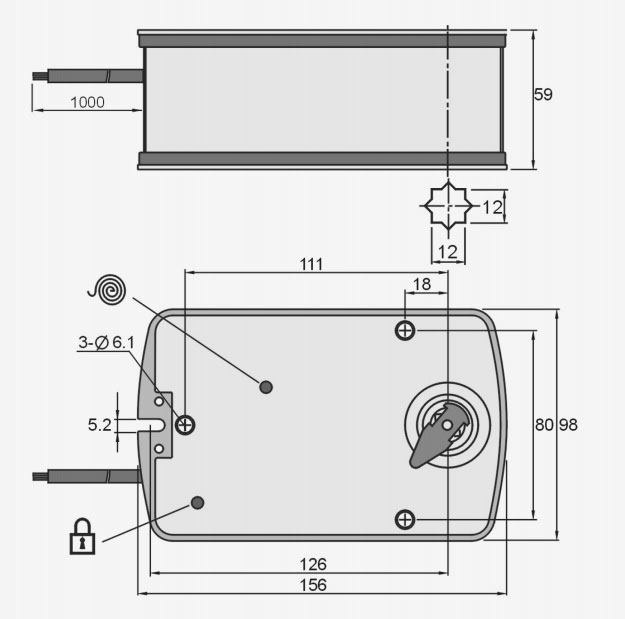

Габаритные и присоединительные размеры
