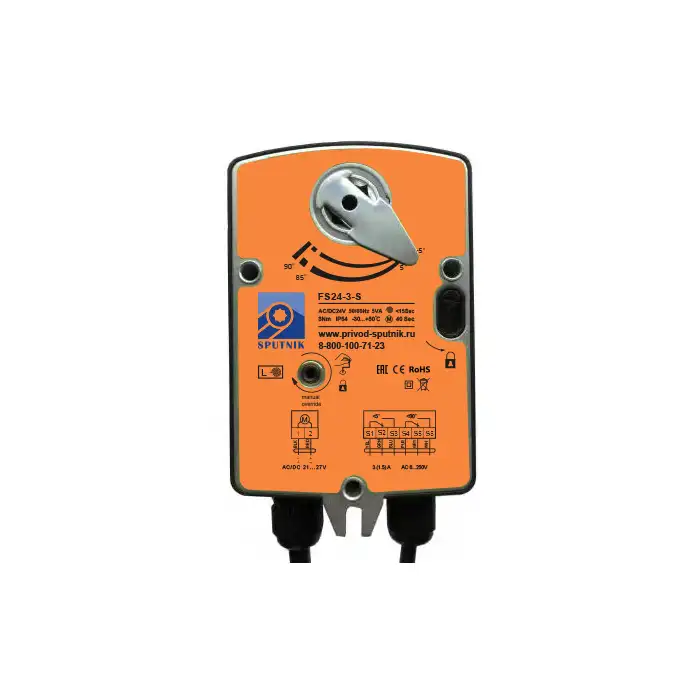

Электроприводы SPUTNIK FS24-3-S для противопожарных клапанов

Описание

Электропривод предназначен для управления огнезадерживающими клапанами и клапанами дымоудаления, установленными в системах вентиляции и кондиционирования, и системах противопожарной вентиляции.

Характеристики

• Электропривод с возвратной пружиной
• Напряжение питания 24 В
• Крутящий момент 3 Нм
• Возможно взрывозащищенное исполнение

Принцип действия
При подаче напряжения питания вал привода приводит створку клапана в рабочее положение и одновременно взводится возвратная пружина. При прекращении подачи питания энергия, запасённая в пружине, возвращает створку клапана в охранное положение.

Монтаж

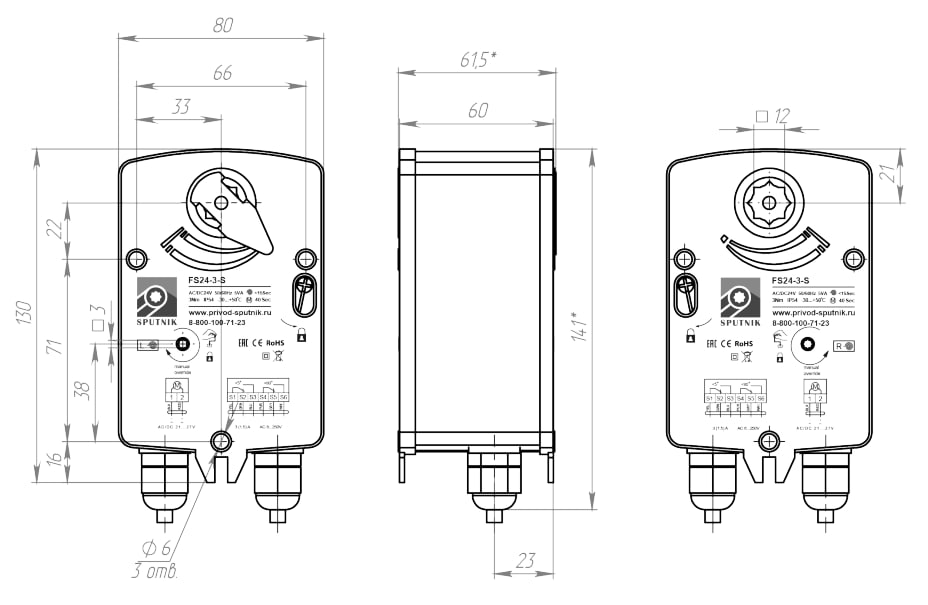

Электропривод устанавливается на клапан с квадратным приводным валом размером 12мм и закрепляется через крепежные отверстия ø6,5мм к корпусу клапана.

Сигнализация положений
Электропривод содержит два встроенных переключателя для сигнализации положения створки при углах поворота на 5° и 80° Промежуточное положение определяется по механическому указателю.

Схема
