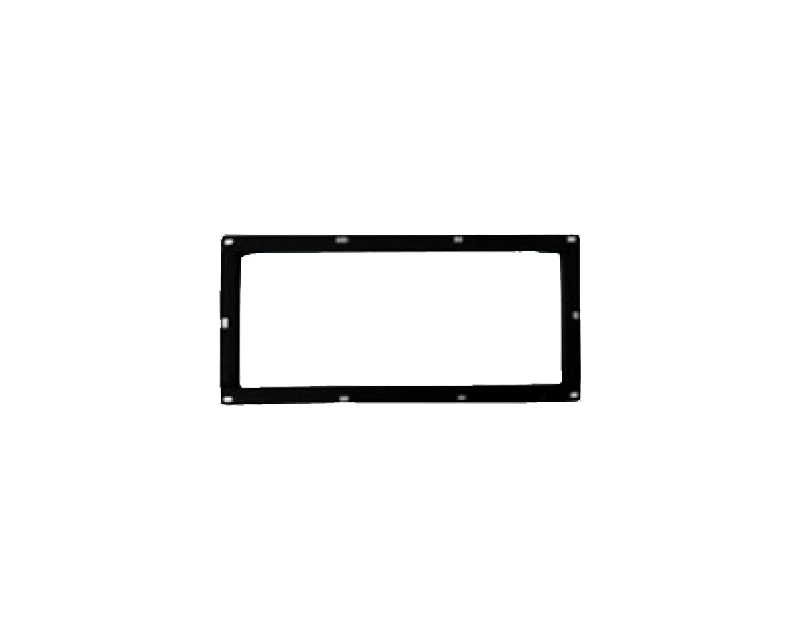

Фланец прямоугольный

Скачать документацию / 380 Кб

Фланец прямоугольный применяется для соединения воздуховодов и фасонных изделий прямоугольного сечения между собой. Фланец изготавливается из стального уголка.

    Описание

    Фланец прямоугольный применяется для соединения воздуховодов и фасонных изделий прямоугольного сечения между собой. Фланец изготавливается из стального уголка.

    Примечание

    Фланцы покрыты грунтом ГФ-021, серого или красно-коричневого цвета или негрунтованные, в зависимости от пожелания заказчика.

    Характеристики

    Размер A×B, мм
    		 Отверстия под болты
    m, кг
    Материал (угл. сталь)
    Размер, мм Кол-во, шт
    150×100 9×16 6 0,88
    25×25×3 мм
    150×150 9×16 8 1,02
    200×100 9×16 6 1,02
    200×150 9×16 8 1,17
    200×200 9×16 8 1,31
    250×100 9×16 6 1,17
    250×150 9×16 8 1,31
    250×200 9×16 8 1,46
    250×250 9×16 8 1,61
    300×200 9×16 8 1,61
    300×250 9×16 8 1,75
    300×300 9×16 8 1,90
    400×200 9×16 10 1,90
    400×250 9×16 10 2,04
    400×300 9×16 12 2,19
    400×400 9×16 12 2,48
    500×200 9×16 12 2,19
    500×250 9×16 12 2,34
    500×300 9×16 14 2,48
    500×400 9×16 14 2,77
    500×500 9×16 16 3,07
    600×250 9×16 12 2,63
    600×300 9×16 14 2,77
    600×400 9×16 14 3,07
    600×500 9×16 16 3,36
    600×600 9×16 18 4,80
    700×250 9×16 14 3,80
    700×300 9×16 14 4,00

    Размер A×B, мм
    		 Отверстия под болты
    m, кг
    Материал (угл. сталь)
    Размер, мм Кол-во, шт
    700×400 9×16 16 3,36
    25×25×3 мм
    700×500 9×16 16 4,74
    700×600 9×16 18 5,14
    700×800 9×16 18 5,92
    800×250 9×16 14 3,21
    32×32×4 мм
    800×300 9×16 16 3,36
    800×400 9×16 16 4,74
    800×500 9×16 18 5,14
    800×600 9×16 18 5,54
    800×800 9×16 20 6,30
    900×300 9×16 16 4,74
    900×400 9×16 16 5,14
    900×500 9×16 18 5,54
    900×600 9×16 20 5,92
    900×700 9×16 20 6,30
    900×800 9×16 22 7,15
    900×900 9×16 24 7,97
    1000×300 9×16 20 3,94
    1000×400 9×16 20 5,50
    1000×500 9×16 24 5,90
    1000×600 9×16 22 6,30
    1000×800 11×18 24 7,97
    1000×1000 11×18 28 8,90
    1200×400 11×18 20 6,28
    1200×500 11×18 24 6,68
    1200×600 11×18 22 7,97
    1200×800 11×18 24 8,90
    1200×1000 11×18 28 10,90
    1200×1200 11×18 28 11,86
    1600×500 11×18 26 9,24
    50×50×5 мм
    1600×600 11×18 26 9,70
    1600×800 11×18 28 11,90
    1600×1000 11×18 32 12,80
    1600×1200 11×18 32 13,76
    1600×1600 11×18 36 15,70
    2000×500 11×18 30 10,98
    2000×600 11×18 30 12,80
    2000×800 11×18 32 13,80
    2000×1000 11×18 36 14,70
    2000×1200 11×18 36 15,70
    2000×1600 11×18 40 17,60
    2000×2000 11×18 44 19,55

    Цена по запросу
