Отвод

Скачать документацию / 587 Кб

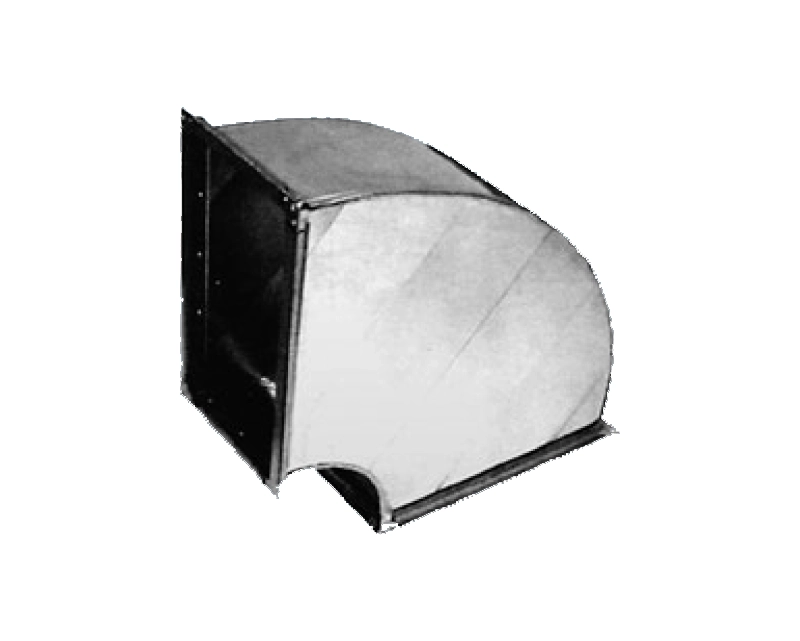

Отвод служит для поворота системы воздуховодов по горизонтальной или вертикальной оси. Стандартные прямоугольные отводы из стали изготавливаются с углами поворота 45 и 90 градусов.

    Описание

    Отвод служит для поворота системы воздуховодов по горизонтальной или вертикальной оси. Стандартные прямоугольные отводы из стали изготавливаются с углами поворота 45 и 90 градусов.

    Примечание

    Возможно изготовление переходов по специальному заказу любого исполнения.

    Характеристики

    A, мм B,мм Sα = 90°, м2 Sα = 45°,
    м2
    100
    		 100 0,18 0,10
    150 0,21 0,12
    200 0,25 0,14
    250 0,28 0,16
    300 0,31 0,18
    150
    		 100 0,24 0,14
    150 0,28 0,16
    200 0,31 0,18
    250 0,35 0,20
    300 0,39 0,22
    400 0,46 0,26
    500 0,53 0,30
    200
    		 100 0,31 0,17
    150 0,35 0,19
    200 0,39 0,22
    250 0,43 0,24
    300 0,47 0,26
    400 0,55 0,31
    500 0,63 0,35
    600 0,71 0,40
    250
    		 100 0,38 0,21
    150 0,42 0,24
    200 0,47 0,26
    250 0,51 0,29
    300 0,56 0,31
    400 0,65 0,36
    500 0,73 0,41
    600 0,82 0,46
    800 1,00 0,56
    300
    		 150 0,51 0,28
    200 0,56 0,31
    250 0,61 0,34
    300 0,66 0,36

    A, мм B,мм Sα = 90°, м2 Sα = 45°,
    м2
    300
    		 400 0,75 0,41
    500 0,85 0,47
    600 0,94 0,52
    800 1,14 0,63
    1000 1,33 0,73
    400
    		 150 0,71 0,38
    200 0,76 0,42
    250 0,82 0,45
    300 0,87 0,48
    400 0,99 0,54
    500 1,10 0,60
    600 1,21 0,66
    800 1,43 0,78
    1000 1,66 0,90
    1200 1,88 1,03
    500
    		 150 0,93 0,50
    200 1,00 0,54
    250 1,06 0,57
    300 1,12 0,61
    400 1,25 0,68
    500 1,38 0,74
    600 1,51 0,81
    800 1,76 0,95
    1000 2,02 1,09
    1200 2,28 1,23
    1400 2,53 1,36
    600
    		 200 1,26 0,68
    250 1,33 0,71
    300 1,41 0,75
    400 1,55 0,83
    500 1,69 0,91
    600 1,84 0,98
    700 1,98 1,06

    A, мм B,мм Sα = 90°,
    м2    		 Sα = 45°,
    м2
    600
    		 800 2,12 1,14
    900 2,27 1,21
    1000 2,41 1,29
    1200 2,70 1,44
    1400 2,99 1,60
    1600 3,27 1,75
    700
    		 250 1,64 0,87
    300 1,72 0,91
    400 1,88 1,00
    500 2,04 1,08
    600 2,20 1,17
    700 2,36 1,25
    800 2,52 1,34
    900 2,67 1,42
    1000 2,83 1,51
    1200 3,16 1,68
    1400 3,49 1,84
    1600 3,81 2,01
    1800 4,13 2,18
    800
    		 300 2,06 1,09
    400 2,24 1,18
    500 2,41 1,28
    600 2,59 1,37
    700 2,76 1,46
    800 2,94 1,55
    900 3,11 1,65
    1000 3,29 1,74
    1200 3,65 1,92
    1400 4,00 2,11
    1600 4,35 2,29
    1800 4,71 2,48
    900
    		 400 2,63 1,38
    500 2,82 1,48
    600 3,01 1,59
    700 3,20 1,69
    800 3,39 1,79
    900 3,58 1,89
    1000 3,77 1,99
    1200 4,17 2,19
    1400 4,55 2,39
    1600 4,93 2,59
    1800 5,32 2,79
    1000
    		 500 3,26 1,71
    600 3,47 1,82
    700 3,67 1,93
    800 3,88 2,03

    A, мм B,мм Sα = 90°,
    м2    		 Sα = 45°,
    м2
    1000
    		 900 4,09 2,14
    1000 4,29 2,25
    1200 4,72 2,47
    1400 5,16 2,68
    1600 5,58 2,90
    1800 6,00 3,12
    2000 6,42 3,33
    1200
    		 600 4,51 2,33
    700 4,72 2,45
    800 4,99 2,58
    900 5,20 2,70
    1000 5,46 2,82
    1200 5,98 3,07
    1400 6,46 3,32
    1600 6,94 3,57
    1800 7,42 3,82
    2000 7,90 4,06
    1400
    		 700 5,92 3,04
    800 6,20 3,18
    900 6,46 3,32
    1000 6,73 3,46
    1200 7,31 3,78
    1400 7,85 4,06
    1600 8,40 4,35
    1800 8,94 4,63
    2000 9,49 4,92
    1600
    		 800 7,53 3,87
    900 7,82 4,01
    1000 8,13 4,18
    1200 8,82 4,53
    1400 9,42 4,85
    1600 10,02 5,16
    1800 10,62 5,48
    2000 11,22 5,80
    1800
    		 900 9,34 4,76
    1000 9,68 4,95
    1200 10,39 5,33
    1400 11,07 5,67
    1800 12,42 6,37
    2000 13,09 6,72
    2000
    		 1000 11,33 5,79
    1200 12,10 6,20
    1400 12,84 6,57
    1600 13,58 6,95
    1800 14,32 7,33
    2000 15,05 7,71

    Цена по запросу
