Клапан перекидной взрывозащищенный АЗЕ 024/105

Описание

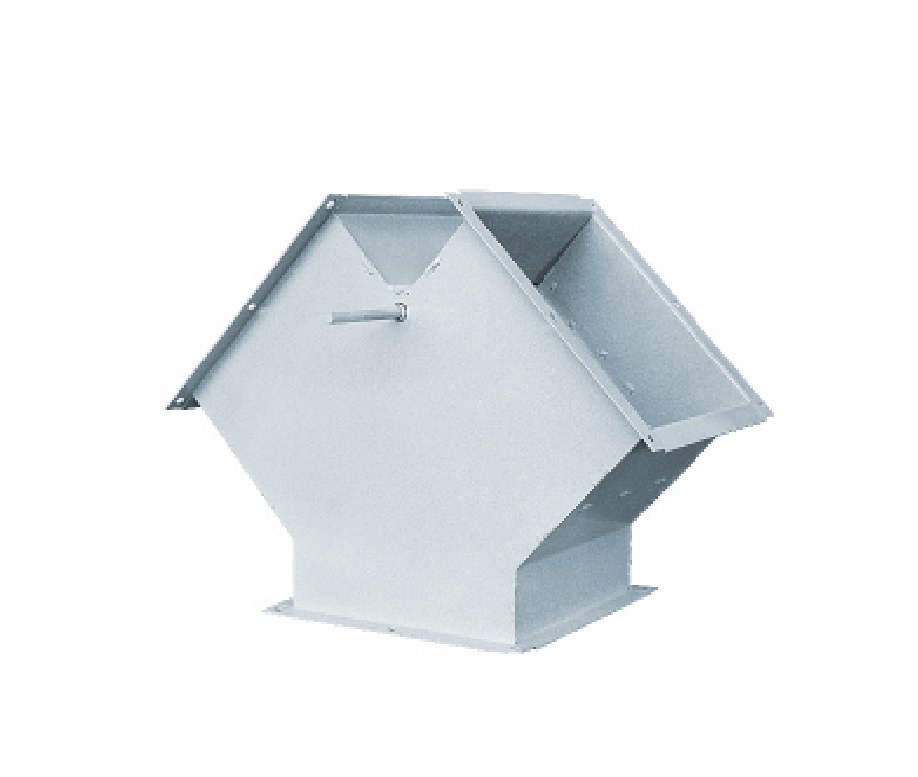

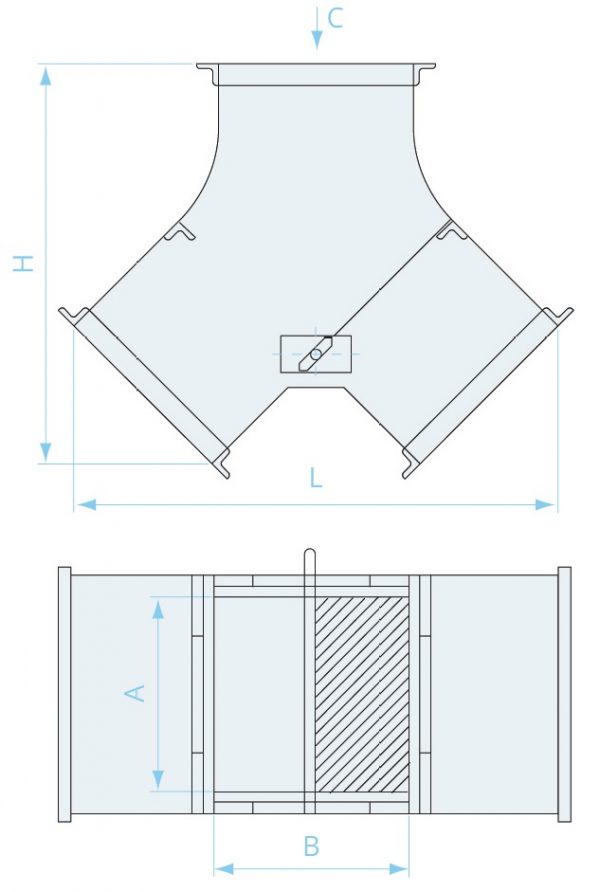

Клапан состоит из корпуса, во втулке которого на оси закреплена лопатка.

При возникновении воздушного потока в полости, перекрытой лопаткой, последняя поворачивается на своей оси на 90°, открывая проход воздуху и одновременно перекрывая вторую полость.

Специальный указатель на внешней стенке корпуса показывает положение лопатки. Клапаны изготавливаются из черной х/к стали на фланцах из уголка.

Примечание

Клапан АЗЕ 105 является полным аналогом клапана АЗЕ 024.

Клапан перекидной устанавливается только на вертикальных участках приточных воздуховодов для автоматического включения в сеть резервного вентилятора при остановке рабочего, в помещениях высотой свыше 3 м.

Клапан предназначен для эксплуатации в закрытых помещениях с искусственно регулируемыми климатическими условиями и изготавливается в климатическом исполнении УХЛ4 по ГОСТ 15150-69.

Клапан не допускается применять для перемещения газопаровоздушных смесей от технологических установок, в которых взрывоопасные вещества нагреваются выше температуры их воспламенения или находятся под избыточным давлением, а также в системах, в которых перемещаются среды с агрессивностью по отношению к углеродистым сталям обыкновенного качества, выше агрессивности воздуха; запыленностью более 100 мг/м³ ; содержащие, липкие и волокнистые материалы. Давление в системе должно быть не более 1500 Па, скорость перемещаемой среды от 6 до 20 м/с.

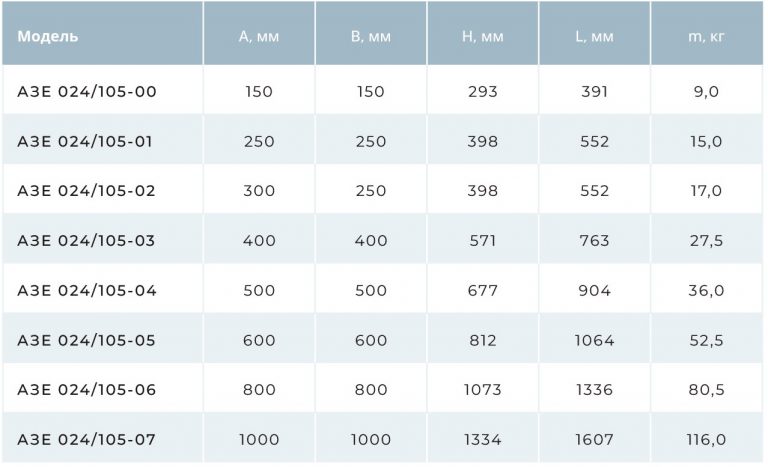

Технические характеристики
