Шумоглушитель ГП

Скачать документацию / 528 Кб

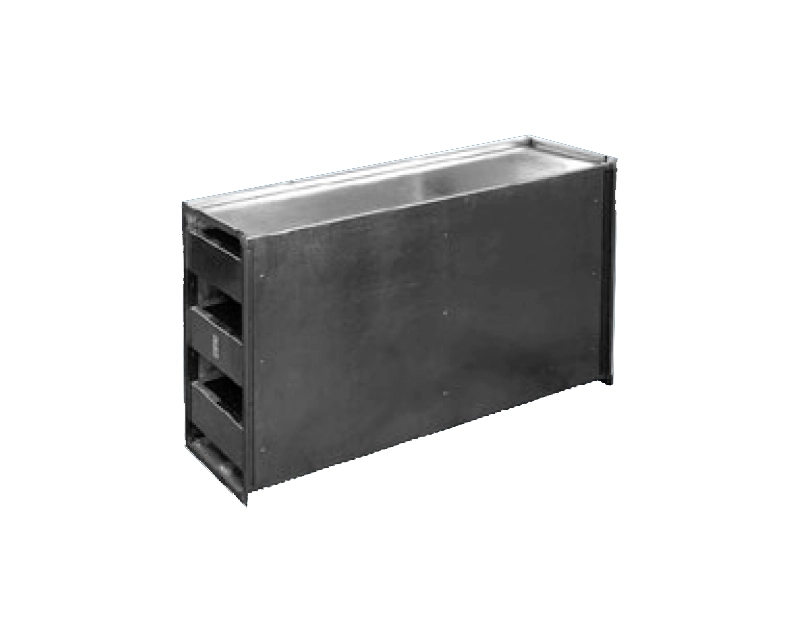

Шумоглушитель ГП — это воздуховод прямоугольно- го сечения, разделенный вдоль прохода воздуха пластинами, наполненными звукопоглащающим материалом. Для уменьшения гидравлического сопротивления и уровня звукового шума, со стороны входа воздушного потока перед пластинами устанавливаются обтекатели.

    Описание

    Шумоглушитель ГП — это воздуховод прямоугольно- го сечения, разделенный вдоль прохода воздуха пластинами, наполненными звукопоглащающим материалом. Для уменьшения гидравлического сопротивления и уровня звукового шума, со стороны входа воздушного потока перед пластинами устанавливаются обтекатели.

    Длина пластинчатого глушителя не должна превышать 1500мм, чтобы избежать косвенного распространения звука. При большей длине глушитель разделяют на две части, соединяя их между собой воздуховодом длиной 800 – 1000мм с гибкими вставка- ми длиной 250-300 мм.

    В стандартном шумоглушители ГП ширина пластины а=200мм.

    Возможно изготовление шумоглушителей ГП по специальному заказу различно- го сечения А, В, различной длины L и с различной шириной пластины а.


    Характеристики

    Шумоглушитель

    Модель
    A,мм
    B, мм
    L,мм
    ГП 1-1
    800
    500
    1000
    ГП 1-2
    1200
    500
    1000
    ГП 1-3
    1600
    500
    1000
    ГП 2-1
    800
    1000
    1000
    ГП 2-2
    1200
    1000
    1000
    ГП 2-3
    1600
    1000
    1000
    ГП 2-4
    2000
    1000
    1000
    ГП 3-1
    800
    1500
    1000
    ГП 3-2
    1200
    1500
    1000
    ГП 3-3
    1600
    1500
    1000
    ГП 4-1
    800
    2000
    1000
    ГП 4-2
    1200
    2000
    1000
    ГП 4-3
    1600
    2000
    1000
    ГП 5-1
    800
    500
    1500
    ГП 5-2
    1200
    500
    1500
    ГП 5-3
    1600
    500
    1500
    ГП 6-1
    800
    1000
    1500
    ГП 6-2
    1200
    1000
    1500
    ГП 6-3
    1600
    1000
    1500
    ГП 6-4
    2000
    1000
    1500
    ГП 7-1
    800
    1500
    1500
    ГП 7-2
    1200
    1500
    1500
    ГП 7-3
    1600
    1500
    1500
    ГП 8-1
    800
    2000
    1500
    ГП 8-2
    1200
    2000
    1500
    ГП 8-3
    1600
    2000
    1500



    Пластина

    Модель
    A,мм
    B, мм
    L,мм
    П 1-1
    100
    500
    750
    П 1-2
    100
    500
    1000
    П 1-3
    100
    1000
    1000
    П 2-1
    200
    500
    750
    П 2-2
    200
    500
    1000
    П 2-3
    200
    1000
    1000
    П 3-1
    400
    500
    750
    П 3-2
    400
    500
    1000
    П 3-3
    400
    1000
    1000



    Обтекатель

    Модель
    A,мм
    B, мм
    L,мм
    ОП 1-1
    100
    500
    50
    ОП 1-2
    100
    750
    50
    ОП 1-3
    100
    1000
    50
    ОП 2-1
    200
    500
    100
    ОП 2-2
    200
    750
    100
    ОП 2-3
    200
    1000
    100
    ОП 3-1
    400
    500
    200
    ОП 3-2
    400
    750
    200
    ОП 3-3
    400
    1000
    200



    Цена по запросу
