Тройник

Скачать документацию / 646 Кб

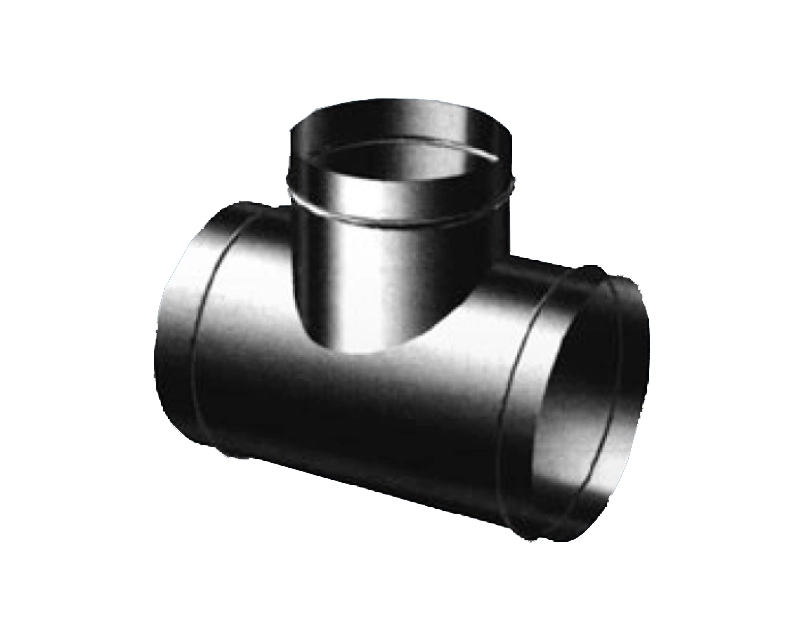

Тройники используются для разводки по горизонтали или вертикали сети воздуховодов. Тройник представляет собой прямой участок воздуховода с врезанной в него врезкой. Тройник круглого сечения может быть с круглой или прямоугольной врезкой.

    Описание

    Тройники используются для разводки по горизонтали или вертикали сети воздуховодов. Тройник представляет собой прямой участок воздуховода с врезанной в него врезкой. Тройник круглого сечения может быть с круглой или прямоугольной врезкой.

    Примечание

    Для D 100-315 А=40 мм, для D 355-800 А=60мм, для D 900 и выше А=100мм.
    Н=30мм для D 100-900, Н=60мм для D 1000 и выше.
    Для D 100-355 t=0,55 мм, для D 400-800 t=0,7 мм, для D 900 и выше t=1,0мм.
    Возможно изготовление тройников по специальному заказу любого исполнения.

    Характеристики

    D, мм d,мм L, мм H, мм S,м2
    100 100 160 30 0,12
    125
    		 100 160 30 0,14
    125 185 30 0,15
    160
    		 100 160 30 0,17
    125 185 30 0,18
    160 220 30 0,21
    200
    		 100 160 30 0,20
    125 185 30 0,22
    160 220 30 0,25
    200 260 30 0,26
    250
    		 100 160 30 0,24
    125 185 30 0,27
    160 220 30 0,30
    200 260 30 0,34
    250 310 30 0,38
    315
    		 100 160 30 0,30
    125 185 30 0,33
    160 220 30 0,37
    200 260 30 0,41
    250 310 30 0,47
    315 375 30 0,54
    355
    		 100 160 30 0,33
    125 185 30 0,37
    160 220 30 0,41
    200 260 30 0,46
    250 310 30 0,52
    315 375 30 0,60
    355 415 30 0,69
    400
    		 100 160 30 0,42
    125 185 30 0,46
    160 220 30 0,50
    200 260 30 0,56

    D, мм d,мм L, мм H, мм S,м2
    400
    		 250 310 30 0,62
    315 375 30 0,71
    355 415 30 0,79
    400 460 30 0,85
    450
    		 100 160 30 0,47
    125 185 30 0,51
    160 220 30 0,56
    200 260 30 0,62
    250 310 30 0,70
    315 375 30 0,79
    355 415 30 0,87
    400 460 30 0,94
    450 510 30 1,02
    500
    		 100 160 30 0,52
    125 185 30 0,56
    160 220 30 0,62
    200 260 30 0,69
    250 310 30 0,77
    315 375 30 0,87
    355 415 30 0,95
    400 460 30 1,03
    450 510 30 1,11
    500 560 30 1,20
    560
    		 100 160 30 0,58
    125 185 30 0,62
    160 220 30 0,69
    200 260 30 0,76
    250 310 30 0,85
    315 375 30 0,97
    355 415 30 1,06
    400 460 30 1,14
    450 510 30 1,23

    D, мм d,мм L, мм H, мм S,м2
    560
    		 500 560 30 1,32
    560 620 30 1,43
    630
    		 125 185 30 0,70
    160 220 30 0,77
    200 260 30 0,85
    250 310 30 0,95
    315 375 30 1,08
    355 415 30 1,17
    400 460 30 1,27
    450 510 30 1,37
    500 560 30 1,47
    560 620 30 1,59
    630 690 30 1,73
    710
    		 125 185 30 0,78
    160 220 30 0,86
    200 260 30 0,95
    250 310 30 1,07
    315 375 30 1,21
    355 415 30 1,31
    400 460 30 1,42
    450 510 30 1,53
    500 560 30 1,64
    560 620 30 1,77
    630 690 30 1,92
    710 770 30 2,10
    800
    		 160 220 30 1,17
    200 260 30 1,27
    250 310 30 1,40
    315 375 30 1,56
    355 415 30 1,68
    400 460 30 1,79
    450 510 30 1,91
    500 560 30 2,04
    560 610 30 2,15
    630 690 30 2,35
    710 770 30 2,54
    800 860 30 2,86
    900
    		 160 220 30 1,31
    200 260 30 1,43
    250 310 30 1,57
    315 375 30 1,75
    355 415 30 1,88
    400 460 30 2,01
    450 510 30 2,14
    500 560 30 2,28
    560 620 30 2,44

    D, мм d,мм L, мм H,
    мм    		 S,м2
    900
    		 630 690 30 2,62
    710 770 30 2,84
    800 860 30 3,18
    900 1020 60 3,57
    1000
    		 200 260 30 1,47
    250 310 30 1,62
    315 375 30 1,82
    355 415 30 1,96
    400 460 30 2,09
    450 510 30 2,24
    500 560 30 2,39
    560 620 30 2,56
    630 690 30 2,76
    710 770 30 2,99
    800 860 30 3,35
    900 1020 60 3,92
    1000 1120 60 4,23
    1120
    		 200 260 30 1,64
    250 310 30 1,81
    315 375 30 2,03
    355 415 30 2,19
    400 460 30 2,34
    450 510 30 2,51
    500 560 30 2,67
    560 620 30 2,86
    630 690 30 3,09
    710 770 30 3,34
    800 860 30 3,62
    900 1020 60 4,35
    1000 1120 60 4,69
    1120 1240 60 5,11
    1250
    		 200 260 30 1,83
    250 310 30 2,02
    315 375 30 2,25
    355 415 30 2,44
    400 460 30 2,61
    450 510 30 2,79
    500 560 30 2,98
    560 620 30 3,19
    630 690 30 3,44
    710 770 30 3,73
    800 860 30 4,04
    900 1020 60 4,83
    1000 1120 60 5,20
    1120 1240 60 5,64
    1250 1370 60 6,14

    Цена по запросу
