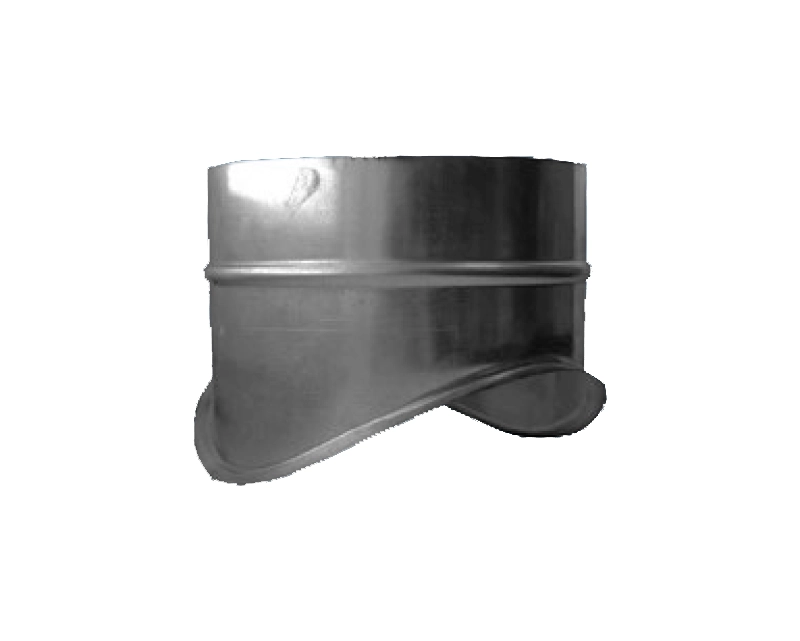

Врезка в круглый канал

Круглая врезка предназначена для присоединения системы воздуховодов одного диаметра к системе воздуховодов другого диаметра.

    Описание

    Круглая врезка предназначена для присоединения системы воздуховодов одного диаметра к системе воздуховодов другого диаметра.

    Примечание

    Для D 100-315 А=40мм, для D 355-800 А=60мм, для D 900 и выше А=100мм.
    Для D 100-355 t=0,55 мм, для D 400-900 t=0,7 мм, для D 1000 и выше t=1,0мм.
    Врезка крепится механически к воздуховоду с помощью рор-заклепок или саморезов. Перед установкой между врезкой и воздуховодом необходимо нанести слой силиконового уплотнителя.

    Характеристики

    D, мм d,мм S, м2 H, мм
    100 100 0,03
    30
    125
    100 0,03
    125 0,04
    160
    100 0,03
    125 0,04
    160 0,06
    200
    100 0,03
    125 0,04
    160 0,05
    200 0,08
    250
    100 0,03
    125 0,04
    160 0,05
    200 0,07
    250 0,11
    315
    100 0,03
    125 0,04
    160 0,05
    200 0,07
    250 0,09
    315 0,15
    355
    125 0,04
    160 0,05
    200 0,07
    250 0,09
    315 0,13
    355 0,21
    400
    160 0,05
    200 0,06
    250 0,09
    315 0,12
    355 0,15

    D, мм d,мм S, м2 H, мм
    400 400 0,24
    30
    500
    200 0,06
    250 0,08
    315 0,12
    355 0,17
    400 0,21
    500 0,33
    630
    250 0,08
    315 0,11
    355 0,16
    400 0,19
    500 0,23
    630 0,46
    710
    250 0,10
    60
    315 0,14
    355 0,20
    400 0,24
    500 0,33
    630 0,49
    710 0,64
    800
    400 0,23
    500 0,32
    630 0,46
    800 0,67
    900
    500 0,31
    630 0,44
    710 0,54
    800 0,68
    1000
    500 0,30
    630 0,42
    800 0,64
    1000 1,08

    Цена по запросу
