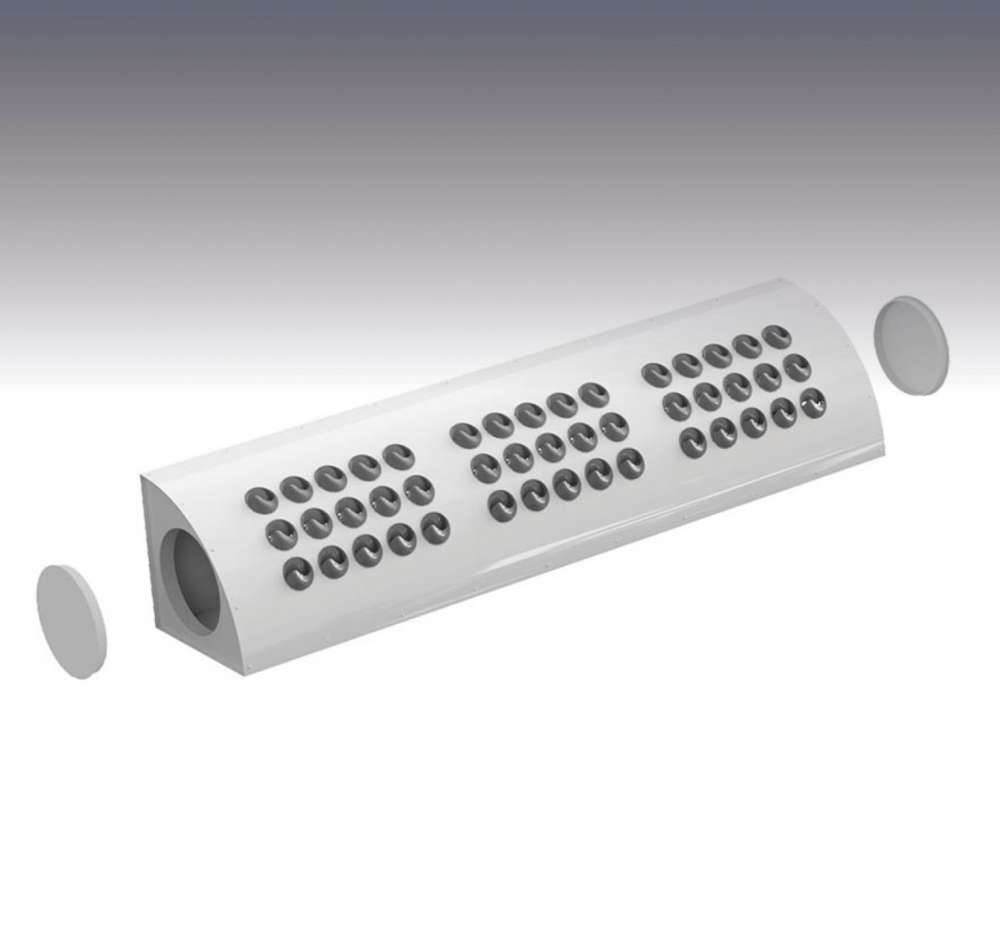

Дисковый канальный воздухораспределитель IBIS-Rus

Описание

Дисковые воздухораспределители IBIS-Rus предназначены для подачи воздуха системами вентиляции и кондиционирования в помещения административного, общественного и производственного назначения вертикальными, горизонтальными или комбинированными струями непосредственно в обслуживаемую зону помещения.

Дисковые воздухораспределители IBIS-Rus монтируются в угол потолка. Диффузоры оснащены поворотными дисками аэродинамической формы с возможностью поворота на 360°. IBIS-Rus имеет подсоединения Ø200 мм на обоих торцах, а также перфорированную заднюю панель.

Материалы изготовления:

• Диффузоры изготавливаются из стали. Ячейки выполнены из пластика. Возможные цвета ячеек: белый (по умолчанию), черный, серый.
• Окрашиваются методом порошкового напыления в белый цвет по умолчанию (RAL 9016). По требованию возможна окраска в любой цвет по каталогу RAL.

Особенности дисковых воздухораспределителей IBIS-Rus:

• независимые поворотные диски предоставляют широкие возможности в выборе схем распространения воздушных потоков без изменения при этом уровня шума, объема подаваемого воздуха и потери давления;
• приточный воздух может быть направлен в одном, двух, трех или четырех направлениях, тем самым реализуя требуемую систему воздухораспределения одним изделием;
• высокая степень эжекции позволяет обеспечить быстрое перемешивание приточного воздуха с окружающим и выравнивание температуры воздуха;
• данный тип воздухораспределителей позволяет раздать в помещении большой объем воздуха на минимальном расстоянии от рабочей зоны, не создавая сквозняков.

Монтаж

Диффузор монтируется в углу потолка и крепится к стене и потолку. При боковом подсоединении сначала удаляется заглушка, а затем монтируется манжета для подсоединения к воздуховоду.

При подсоединении задней панели манжета не используется.

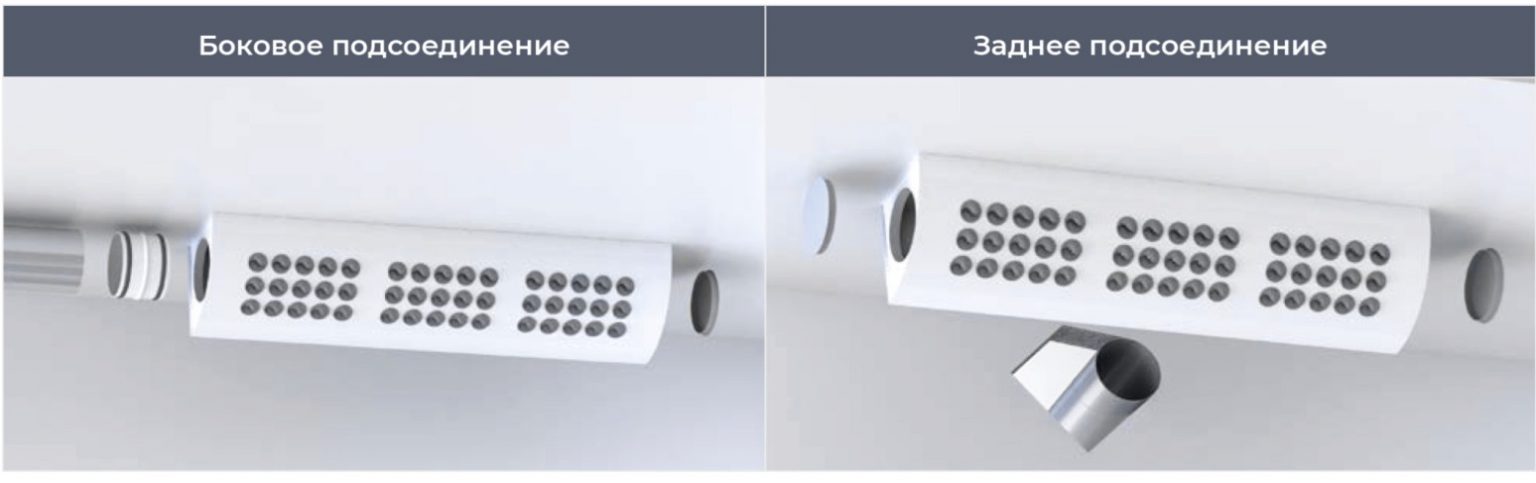

Варианты монтажа диффузора IBIS-Rus

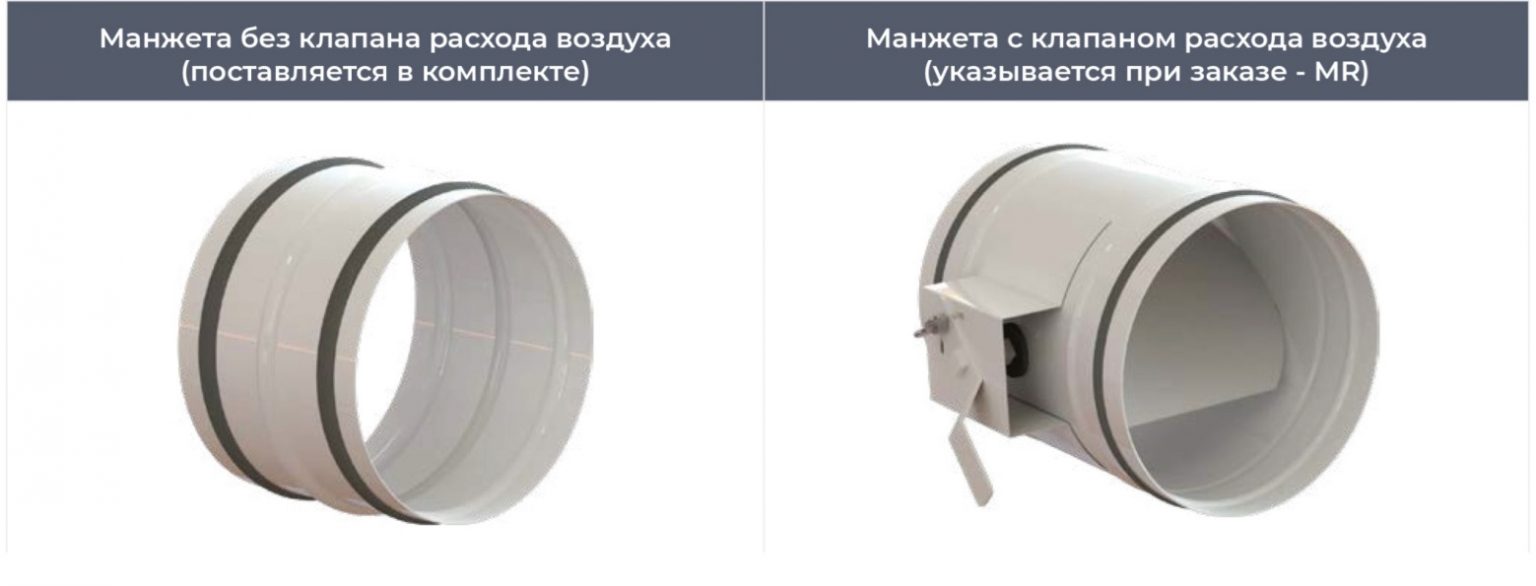

Возможна комплектация манжетой с клапаном расхода воздуха для измерения и регулирования расхода воздуха.

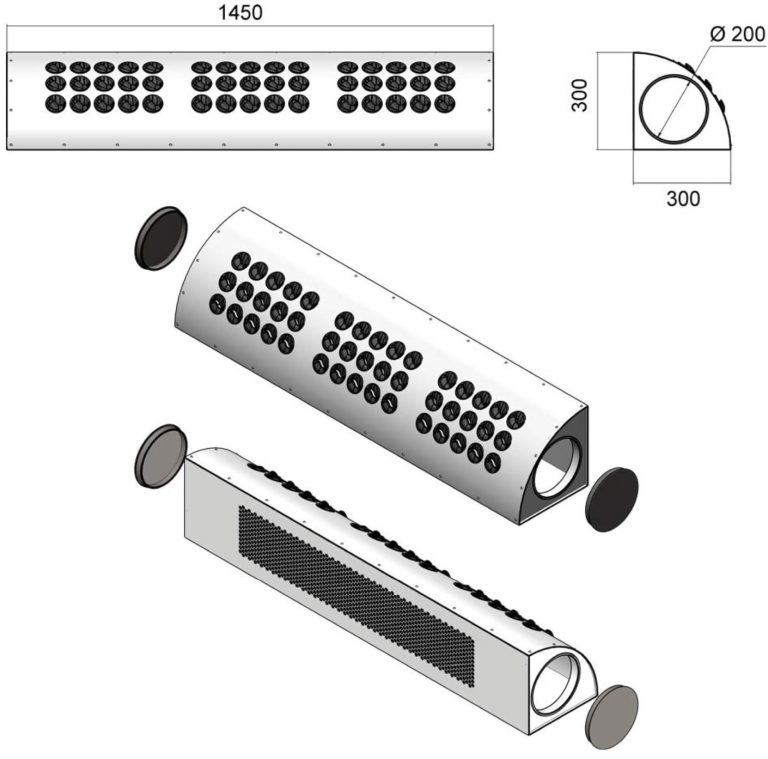

Габаритно-посадочные размеры диффузора IBIS-Rus

Данные для подбора решетки IBIS-Rus

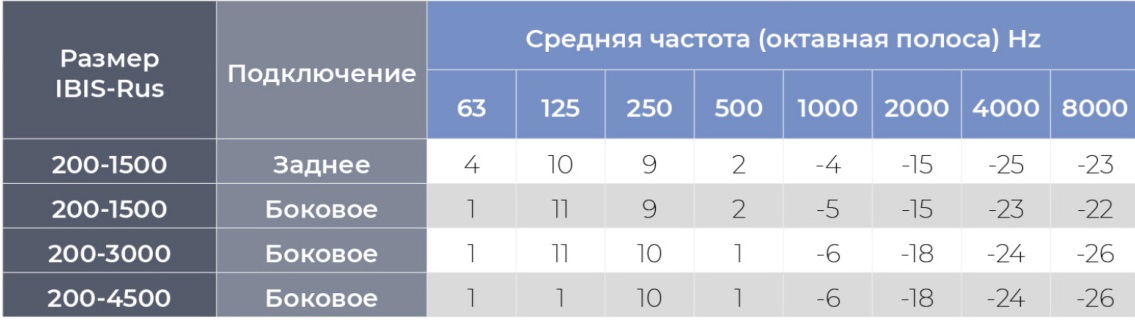

Мощность звука
Таблица К_ok

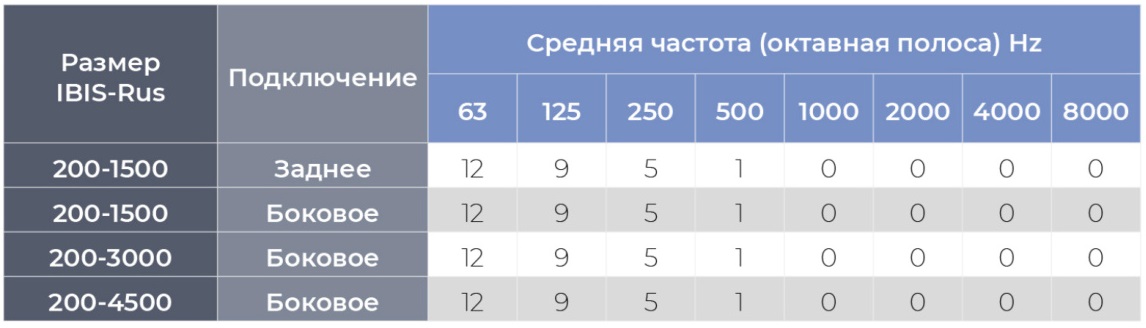

Шумоглушение ΔL (дБ)
Таблица ΔL

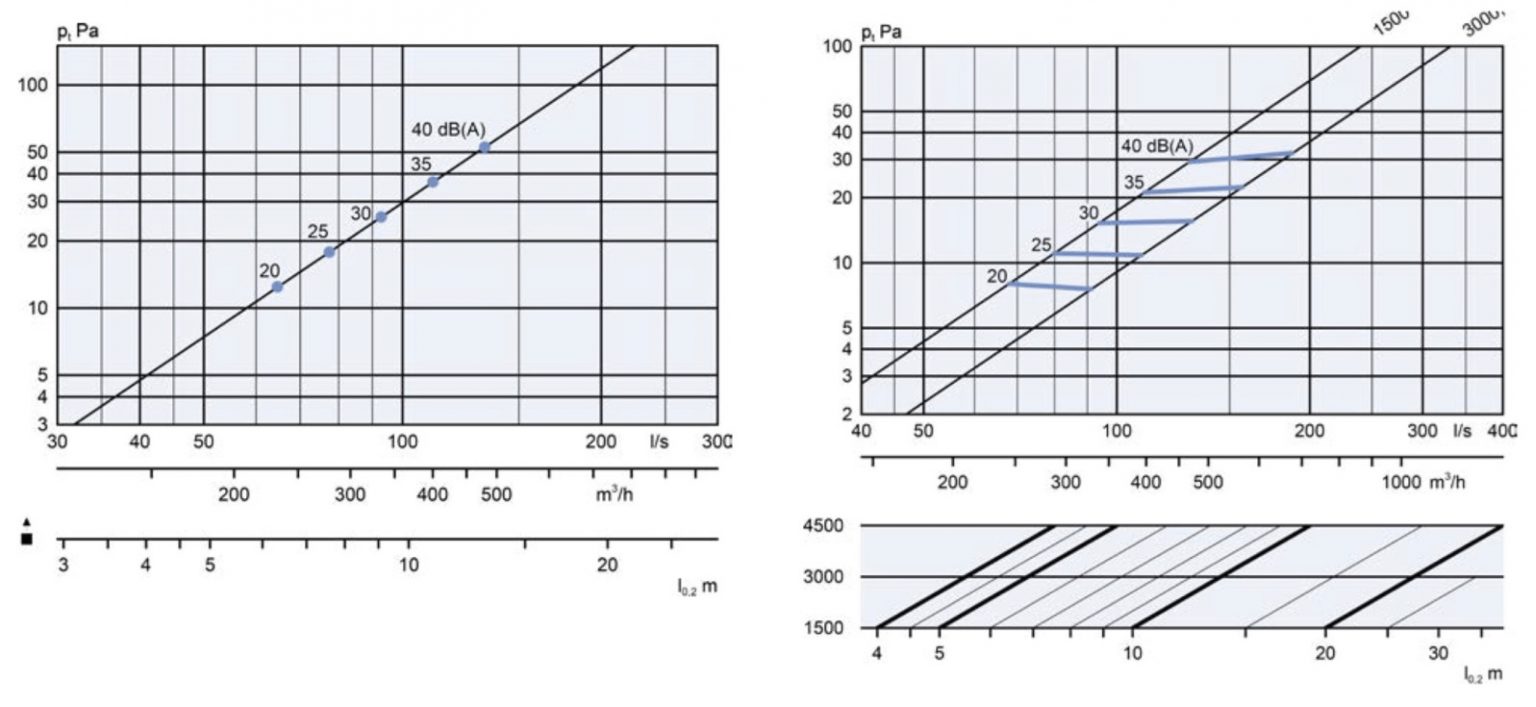

Диаграммы для подбора

Заднее подключение                                                                                               Боковое подключение

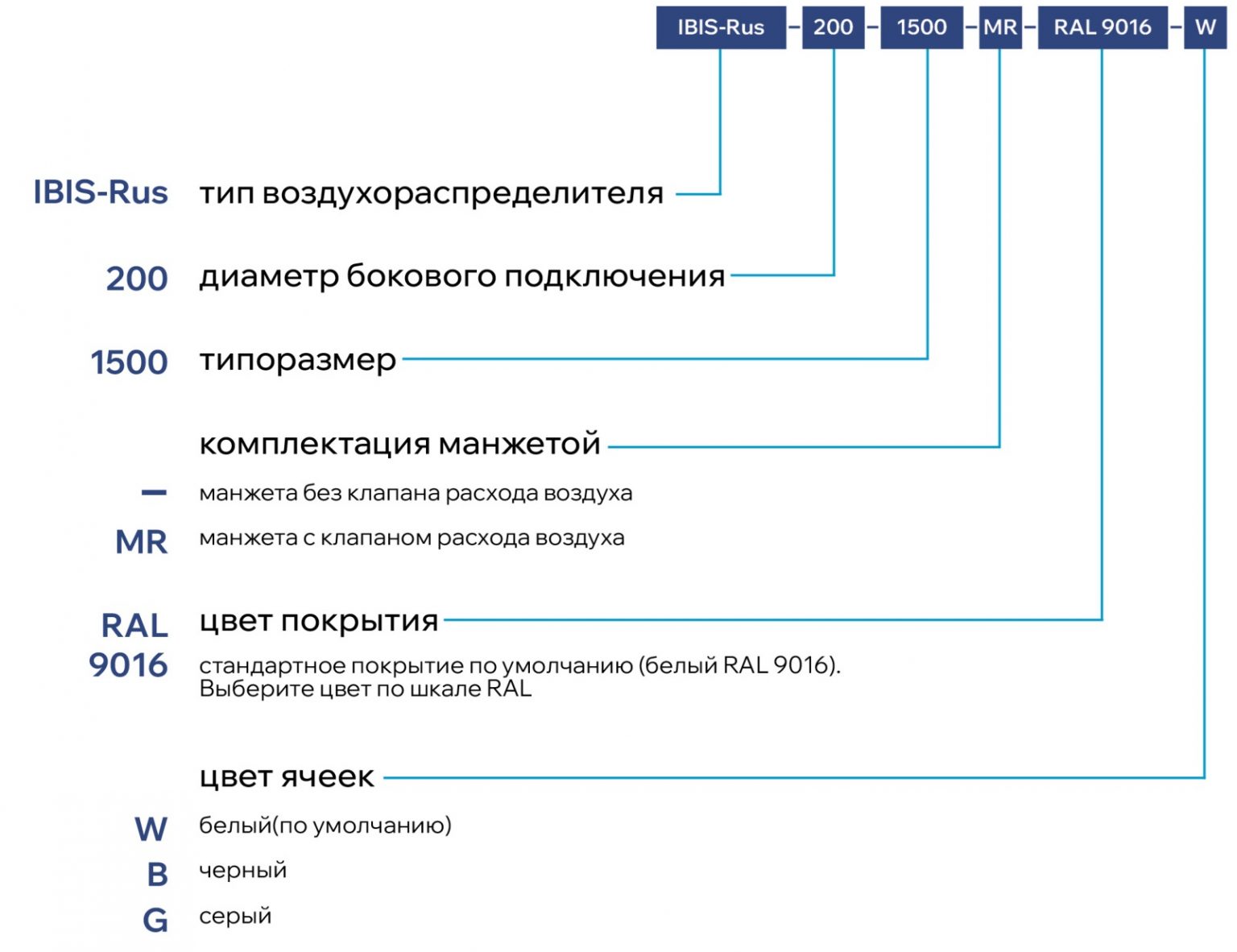

Пример заказа:

Производитель имеет право без предварительного уведомления вносить в изделие изменения, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства.
